Автоматический твердотопливный котел ZOTA Forta 20 кВт
ZOTA Forta 20
Твердотопливный котёл ZOTA Forta 20 — производительный автоматизированный теплогенератор с механическим питателем угля, разработанный для надёжного обогрева частных домов и строений коммунально-бытового назначения площадью до 200 м². Агрегат рассчитан на интеграцию в водяные системы отопления как с принудительной насосной, так и с самотёчной гравитационной циркуляцией; горячее водоснабжение подключается посредством накопительного бака с косвенным нагревом. Котёл функционирует в открытых и закрытых гидравлических схемах: предельно допустимая температура теплоносителя — 85 °C, максимальное рабочее давление в системе — 0,3 МПа (3,0 кгс/см²). Номинальная тепловая мощность модели составляет 20 кВт, что делает её оптимальным решением для домов с повышенными требованиями к производительности теплового узла.
Угольная горелка оснащена шнековым механизмом дозированной подачи топлива и рассчитана на уголь фракцией до 50 мм: горючее засыпается в бункер, после чего шнек порционно транспортирует его непосредственно в зону горения без участия оператора. При заклинивании шнека вследствие попадания в канал подачи посторонних твёрдых включений автоматически активируется встроенная защита мотор-редуктора, предотвращающая повреждение привода. Котёл поставляется готовым к работе: заводская программа управления горением не требует первоначальной настройки. Электроника непрерывно отслеживает температуру в отопительном и водонагревательном контурах, самостоятельно корректируя интенсивность сжигания топлива. Монтаж выполняется в закрытых технических помещениях с естественной вентиляцией. Среди доступных опций — Wi-Fi-модуль для управления через мобильное приложение, комнатный термостат, блокирующий модуль «Стоп уголь», а также электрический ТЭН-блок с автономным пультом управления для резервного подогрева теплоносителя в переходные периоды сезона.
Ключевые достоинства модели ZOTA Forta 20
- 01 Двойная защита мотор-редуктора от перегрузки
Привод шнекового питателя надёжно защищён от нештатных нагрузок двухуровневой системой. При первых признаках повышенного сопротивления в канале подачи угля первый уровень немедленно ограничивает крутящий момент, не допуская критической нагрузки на детали механизма. Если первоначальное вмешательство не устранило причину заклинивания, активируется второй уровень, полностью останавливающий подачу топлива и защищающий электродвигатель от перегрева. Подобная архитектура защиты существенно продлевает ресурс привода и снижает риск дорогостоящего ремонта при интенсивной эксплуатации котла повышенной мощности. - 02 Универсальное подключение дымохода
Дымоотводящий патрубок конструктивно адаптирован к двум вариантам врезки в дымовой канал — вертикальному и горизонтальному. Это принципиально упрощает монтаж в котельных с уже готовой дымоходной системой: агрегат встаёт на место без применения нестандартных переходников, а монтажники получают возможность учесть любые особенности архитектуры помещения без лишних переделок. - 03 КПД 80 %
Тепловой КПД котла составляет 80 %: четыре пятых химической энергии, содержащейся в угле, целенаправленно отдаются теплоносителю, а не уходят в дымовые газы. Достичь этого показателя позволяет заводской алгоритм управления наддувом, поддерживающий оптимальное соотношение топлива и воздуха, а также система непрерывной подстройки мощности горелки под текущие теплопотери здания. Для котла производительностью 20 кВт высокий КПД особенно важен: он напрямую определяет стоимость отопительного сезона. - 04 Увеличенный зольный ящик
При мощности 20 кВт котёл потребляет больше угля, а значит, и зола накапливается интенсивнее — именно поэтому зольный лоток повышенной ёмкости здесь особенно актуален. Нестандартная глубина ящика позволяет реже прерываться на чистку топочного пространства, не нарушая ритм работы отопительной системы. Конструкция лотка рассчитана на быстрое и аккуратное извлечение без инструментов и без остановки агрегата. - 05 Универсальное расположение бункера
Топливный бункер совместно с узлом шнековой подачи предусмотрен для зеркальной перестановки относительно корпуса котла: монтажники выбирают левую или правую сторону установки исходя из планировки котельной, ширины проходов и удобства подвоза угля. Такая гибкость исключает необходимость подстраивать конфигурацию помещения под фиксированную геометрию оборудования и упрощает проектирование теплового узла на любом объекте. - 06 Теплоизолированный газоплотный корпус
Внешний кожух котла обеспечивает двойной уровень защиты. Газоплотное исполнение сварных швов, смотровых люков и технологических отверстий полностью исключает проникновение продуктов сгорания из топочного тракта в котельную, создавая безопасные условия эксплуатации. Встроенный слой теплоизоляции удерживает выработанное тепло внутри агрегата, понижает температуру наружных поверхностей корпуса до безопасных значений и сокращает непроизводительные тепловые потери, повышая общую энергоэффективность котла на протяжении всего периода отопления.
Основные характеристики твердотопливного котла Forta
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
3-20 |
|
Температура теплоносителя в аппарате не более |
85 |
|
Коэффициент полезного действия, % |
80 |
|
Диаметр дымохода, мм |
120 |
|
Объем теплоносителя в котле, л |
60 |
|
Объём зольного ящика, л |
25 |
|
Объем бункера, л |
210 |
|
Объём камеры сгорания, л |
60 |
|
Выбросы СО, не более, мг/м3 |
1000 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час |
46/309 |
|
Срок гарантии, мес |
12 |
|
Глубина (с вертикальным/горизонтальным расположением дымохода), мм |
796/903 |
|
Ширина, мм |
1103 |
| Высота (с вертикальным/горизонтальным расположением дымохода), мм |
1270/1215 |
|
Габариты двери бункера, мм |
487х300 |
|
Габариты двери топки, мм |
365х272 |
|
Масса изделия, кг |
259 |
Схема устройства и установки

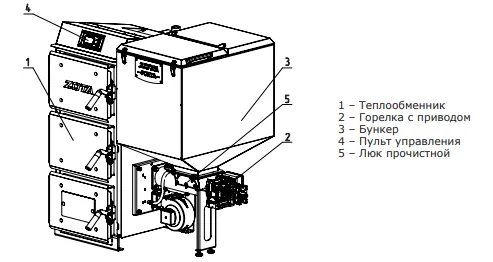

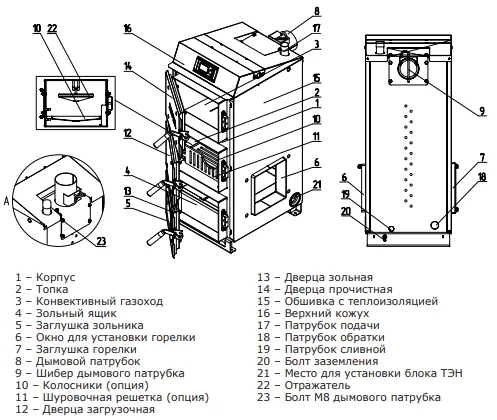

Рисунок 1. Элементы котла автоматического отопительного

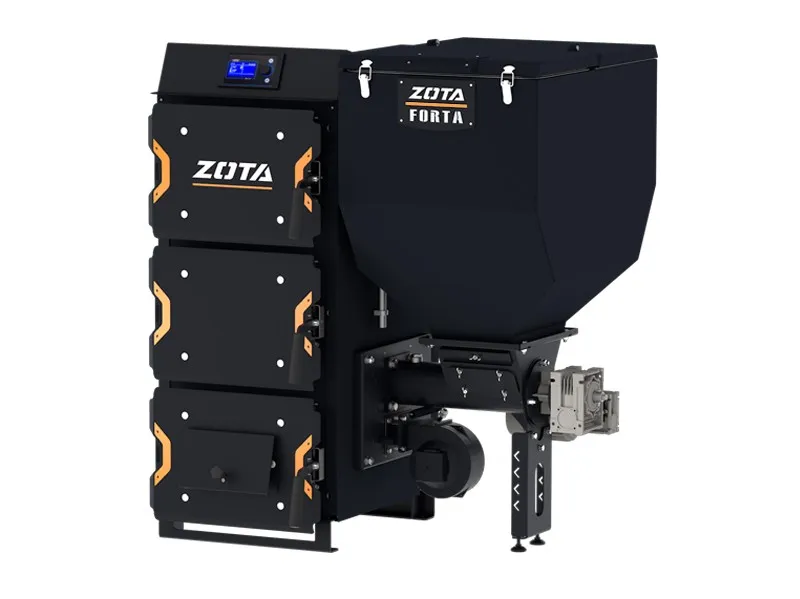

Рисунок 2. Котел отопительный

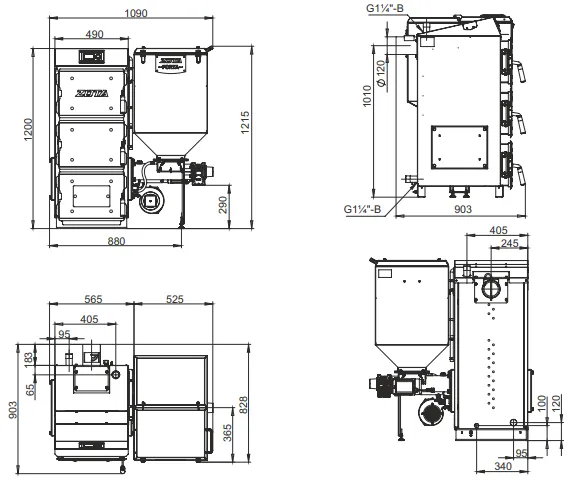

Рисунок 3. Габаритные размеры

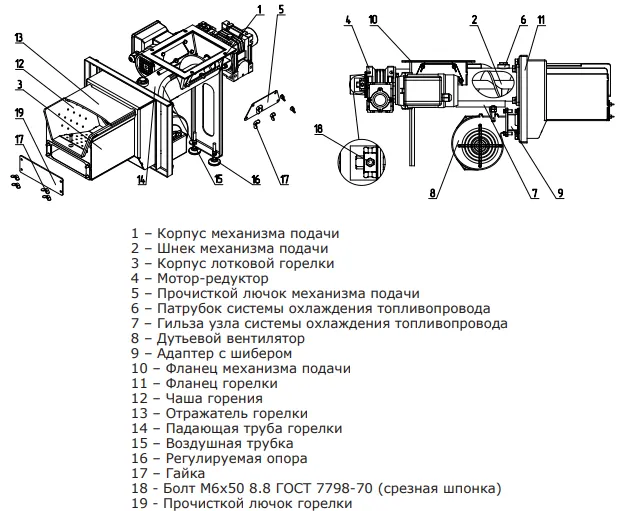

Рисунок 4. Механизм подачи топлива с горелкой котла

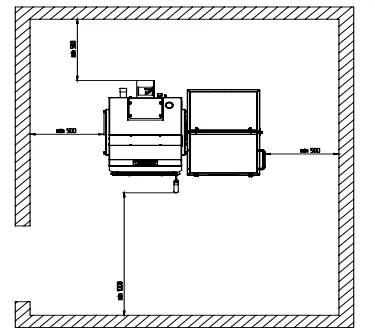

Рисунок 5. Схема установки котла
Рисунок 6. Варианты установки дымовой трубы

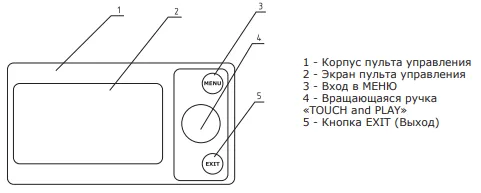

Рисунок 7. Пульт управления
Комплект поставки:
|
№ п/п |
Наименование | Кол-во |
| 1 |
Котел водогрейный и горелка |
1 шт |
| 2 |
Зольный ящик |
1 шт |
| 3 |
Совок в сборе L=505 мм
|
1 шт |
| 4 |
Кочерга L=533 мм
|
1 шт |
| 5 |
Отражатель чугунный
|
1 шт |
| 6 |
Скребок теплообменника L=725 мм
|
1 шт |
| 7 |
Тара деревянная (котел + горелка)
|
1 шт |
| 8 |
Бункер
|
1 шт |
| 9 |
Шланг армированный
|
1 шт |
| 10 |
Тара деревянная (бункер + механизм подачи)
|
1 шт |
| 11 |
Механизм подачи
|
1 шт |
| 12 |
Резиновая прокладка
|
1 шт |
| 13 |
Вентилятор центробежный
|
1 шт |
| 14 |
Шибер вентилятора
|
1 шт |
| 15 |
Шайба С.12 ГОСТ 11371-78
|
4 шт |
| 16 |
Болт М6х20 ГОСТ 7798-70
|
8 шт |
| 17 |
Болт М8х25 ГОСТ 7798-70
|
4 шт |
| 18 |
Болт М12х35 ГОСТ 7798-70
|
4 шт |
| 19 |
Гайка М8 ГОСТ 5915-70
|
4 шт |
| 20 |
Шайба 6 65Г ГОСТ 6402-70
|
8 шт |
| 21 |
Шайба 8 ГОСТ 6402-70
|
4 шт |
| 22 |
Шайба 12 65Г ГОСТ 6402-70
|
4 шт |
| 23 |
Шайба С.6 ГОСТ 11371-78
|
8 шт |
| 24 | Шайба С.8 ГОСТ 11371-78 |
8 шт |
| 25 |
Болт М6х50 8.8 ГОСТ 7798-70 (срезная шпонка)
|
1 шт |
| 26 | Отвертка шлицевая |
1 шт |
| 27 |
Решетка шуровочная
|
1 шт |
| 28 |
Паспорт и инструкция котла
|
1 шт |
| 29 |
Паспорт и инструкция пульта управления
|
1 шт |
| 30 |
Решетка колосниковая 350х200
|
2* шт |
| 31 |
Решетка колосниковая 350х50
|
1* шт |
| 32 |
Система охлаждения топливопровода
|
1* шт |
| 33 |
Блок ТЭН, не более 9 кВт
|
1* шт |
| 34 |
Панель управления ПУ ЭВТ-И1
|
1* шт |
| 35 |
Кабель соединительный медный (4мм2, длина 2м)
|
1* шт |
| 36 |
Узел стоп-топливо
|
1* шт |
| 37 |
Комплект ЗИП механизма подачи ZOTA Forta
|
1* шт |
| 38 |
Интернет модуль ecoSTER 200 |
1* шт |
| 39 |
Комнатный термостат ecoNET 300 |
1* шт |
| 40 |
Датчик температуры ГВС СТ4 |
1* шт |
| 41 |
Датчик погодозависимого управления CT 4-P |
1* шт |
| 42 |
Термостат комнатный беспроводной ZOTA ZT-02W |
1* шт |
| 43 |
Термостат комнатный беспроводной ZOTA ZT-02W Wi-Fi |
1* шт |
| 44 |
Термостат комнатный ZOTA ZT-02H |
1* шт |
* поставляется по отдельному заказу
