Автоматический твердотопливный котел ZOTA Stahanov-65 кВт
ZOTA Stahanov 65
Котёл ZOTA Stahanov 65 - промышленный твердотопливный теплогенератор максимальной мощности в серии с полностью автоматизированным шнековым механизмом подачи топлива, разработанный для организации надёжного и экономичного теплоснабжения крупных жилых комплексов, административных зданий и объектов коммунально-бытового назначения большой площади. Несущая конструкция котла изготовлена из высокопрочной котловой стали максимальной толщины с применением многопроходной контролируемой сварки всех силовых соединений и обязательным заводским гидравлическим испытанием на герметичность. Номинальная тепловая мощность установки составляет 65 кВт, что обеспечивает полноценный обогрев площадей до 650 м². Агрегат рассчитан на работу исключительно в герметичных водяных системах отопления с принудительной насосной циркуляцией теплоносителя. Предельно допустимое рабочее давление в гидравлическом контуре составляет 0,3 МПа (3,0 кг/см²). При отключении внешнего электроснабжения котёл переводится в полностью ручной режим эксплуатации: топливо загружается непосредственно в топочную камеру, а интенсивность горения и температура теплоносителя регулируются шиберной заслонкой на дверце зольного отсека.
Высокопроизводительный микропроцессорный управляющий блок котла в полностью автономном режиме поддерживает заданную температуру рабочей жидкости в системе и воздуха в обогреваемых помещениях при любых условиях эксплуатации. Многоуровневая система безопасности осуществляет непрерывный контроль теплового состояния теплообменника и надёжно блокирует обратное распространение открытого пламени в сторону накопительного топливного бункера. В базовое программное обеспечение контроллера интегрирован расширенный алгоритм погодозависимого регулирования, в режиме реального времени адаптирующий тепловую мощность агрегата к текущим климатическим условиям. Управление всей совокупностью рабочих параметров осуществляется через встроенный программируемый хронотермостат с развитыми функциями сценарного планирования. Дистанционный мониторинг и полноценное удалённое управление всеми режимами реализованы посредством GSM-модуля, а также через локальную сеть и интернет-соединение с использованием фирменного приложения Zota Net, совместимого со всеми типами мобильных и стационарных устройств. Монтаж котла выполняется в закрытых технических помещениях с организованной естественной вентиляцией достаточной производительности.
Ключевые достоинства модели ZOTA Stahanov 65
- 01 Широкая топливная база для крупного теплогенератора
Горелочный блок агрегата оптимизирован для высокоэффективного сжигания неспекающихся сортов каменного угля с размером фракций до 100 мм, что открывает доступ к максимально широкому кругу поставщиков твёрдого топлива в любом регионе России. В качестве полноценного альтернативного энергоносителя котёл поддерживает работу на древесных пеллетах, что существенно расширяет возможности топливного менеджмента крупного объекта и обеспечивает бесперебойную работу системы теплоснабжения при сезонных колебаниях доступности или стоимости основного топлива.
- 02 Комплексная автоматизация тепловых режимов высокомощной установки
Процессорный контроллер в непрерывном режиме поддерживает заданный уровень теплопроизводительности, температуру теплоносителя в гидравлическом контуре и воздуха во всех обогреваемых зонах объекта без постоянного участия оператора. Реализованный в прошивке алгоритм поддержания бесконденсатного режима постоянно удерживает температуру обратной магистрали выше точки росы дымовых газов, что критически важно для долговечности высокомощного теплообменника и предотвращает накопление агрессивных кислотных конденсатов и смолистых отложений на внутренних поверхностях газового тракта.
- 03 Инверторная система защиты шнекового тракта от заклинивания
При выявлении аварийного возрастания нагрузки на топливоподающий транспортёр контроллер мгновенно инициирует инверторный реверс подающего шнека: вал механизма кратковременно меняет направление вращения, устраняя блокировку без прерывания работы котла и без экстренного вызова обслуживающего персонала. Для мощного агрегата класса 65 кВт данная технология особенно актуальна, поскольку полностью защищает высоконагруженный приводной механизм от разрушения, продлевает ресурс всего шнекового оборудования и гарантирует непрерывность теплоснабжения крупного объекта в течение всего отопительного сезона.
- 04 Профессиональная система управления на лицензионной ОС Windows CE
Котёл оснащён встроенным хронотермостатом с возможностью детального суточного и недельного программирования температурных сценариев с учётом расписания работы объекта. Система погодозависимого управления автоматически корректирует теплопроизводительность агрегата в соответствии с актуальными данными наружных климатических датчиков. Контроллер поддерживает независимое управление приводами двух термосмесительных клапанов для точного дифференцированного регулирования температурного режима в нескольких независимых зонах разветвлённой системы отопления крупного здания. Вся управляющая платформа работает на лицензионной операционной системе Windows CE, обеспечивающей промышленный уровень надёжности программного обеспечения на протяжении всего срока эксплуатации.
- 05 Управление полным комплектом насосного оборудования крупной системы
Встроенный контроллер обеспечивает полностью скоординированное и независимое управление тремя циркуляционными насосами: контура центрального отопления, системы горячего водоснабжения и рециркуляционного контура ГВС. Для объекта с развитой системой теплоснабжения синхронизированное управление насосной группой позволяет точно балансировать гидравлические параметры во всех ветвях разветвлённой сети, поддерживать оптимальное давление в каждом контуре и динамически перераспределять тепловые потоки при изменении нагрузки на отдельных участках системы в режиме реального времени.
- 06 Двухшнековая подача с автономной пассивной противопожарной защитой
Конструкция топливоподающего тракта реализована по двухшнековой схеме с пространственным разделением механизмов: первый транспортёр производит забор топлива из накопительного бункера, второй обеспечивает его точную доставку непосредственно в зону горения. Физический разрыв между двумя шнековыми каналами создаёт надёжный конструктивный противопожарный барьер, полностью исключающий обратное продвижение открытого пламени к топливному резервуару. Пассивная система пожарной безопасности функционирует в полностью автономном режиме без внешнего питания и мгновенно вступает в действие при любом нештатном развитии ситуации в топочном пространстве высокомощного котла.
Основные характеристики твердотопливного котла Stahanov
|
Класс котла |
5 |
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
10-65 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
90 |
|
Диаметр дымохода, мм |
250 |
|
Объем теплоносителя в котле, л |
235 |
|
Объём зольного ящика, л |
85 |
|
Объем бункера, л |
520 |
|
Объём камеры сгорания, л |
110 |
|
Выбросы СО, не более, мг/м3 |
500 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час |
30/200 |
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час |
25/170 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
1490х1590х1885 |
|
Габариты двери бункера, мм |
770х520 |
|
Габариты двери топки, мм |
520х390 |
|
Масса изделия, кг |
753 |
Схема устройства и установки
Рисунок 1. Элементы котла автоматического отопительного
Рисунок 2. Котел отопительный

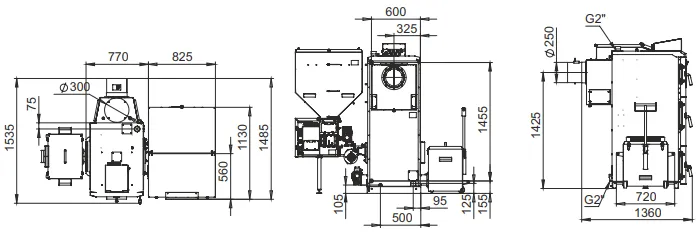

Рисунок 3. Габаритные размеры
Рисунок 4. Горелка лотковая Stahanov 16-65
Рисунок 5. Схемы установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный |
1 шт |
|
Шайбы 10 ГОСТ 11371-78 |
4 шт |
|
Шайбы 10 ГОСТ 6402-70 (Пружинная)
|
4 шт |
|
Патрубок дымохода Ø250 мм
|
1* шт |
|
Колосниковая решетка 520х200 мм
|
3* шт |
|
Колосниковая решетка 520х100 мм |
1* шт |
|
Зольный ящик
|
1 шт |
|
Совок L=800 мм
|
1 шт |
|
Кочерга L=854 мм
|
1 шт |
|
Ерш для чистки теплообменника Ø82
|
1 шт |
|
Ручка для чистки теплообменника L=750 мм
|
1 шт |
|
Отбойник в сборе d=209 мм, Н=85 мм
|
1 шт |
|
Тара деревянная корпуса котла
|
1 шт |
|
Датчик температуры воды
|
1 шт |
|
Датчик температуры воздуха
|
2 шт |
|
Шнур питания
|
1 шт |
|
Предохранитель 2А/250В
|
1 шт |
|
Предохранитель 8А/250В
|
1 шт |
|
Отвертка шлицевая
|
1 шт |
|
Решетка шуровочная
|
1 шт |
|
Модуль управления ZOTA GSM
|
1* шт |
|
Шуруп 3х20 с пластиковым дюбелем
|
4 шт |
|
Саморезы 3,5х9,5
|
8 шт |
|
Руководство по эксплуатации котла
|
1 шт |
|
Механизм золоудаления
|
1* шт |
|
Система охлаждения топливопровода
|
1* шт |
|
Механизм подачи
|
1 шт |
|
Горелка лотковая
|
1 шт |
|
Нога механизма регулировочная
|
1 шт |
|
Сапун (малый, большой)
|
2 шт |
|
Тара деревянная механизма подачи и горелки
|
1 шт |
|
Болты М6х18 ГОСТ 7798-70
|
3 шт |
|
Шайбы 6 ГОСТ 6402-70 (Пружинная)
|
3 шт |
|
Шайбы 6 ГОСТ 11371-78
|
3 шт |
|
Бункер 520 л
|
1 шт |
|
Тара деревянная бункера
|
1 шт |
|
Прокладка бункера
|
1 шт |
|
Гайки DIN EN ISO 7040 - M8 - N
|
4 шт |
* поставляется по отдельному заказу
