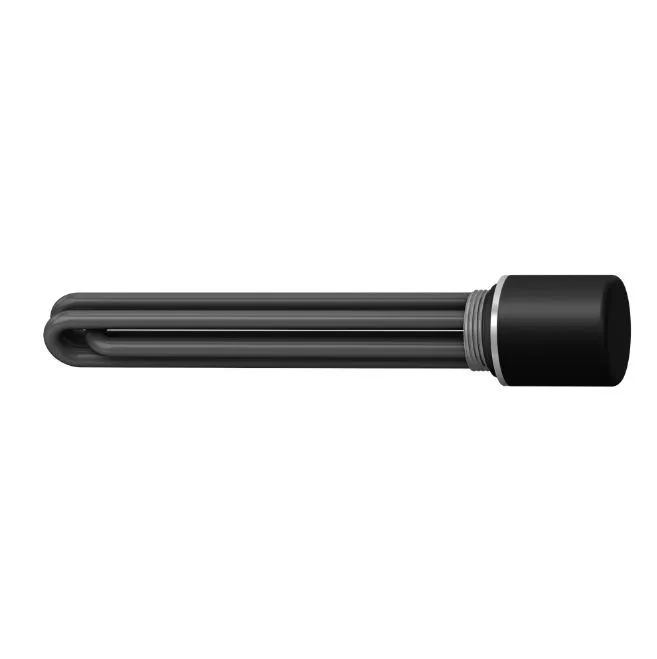

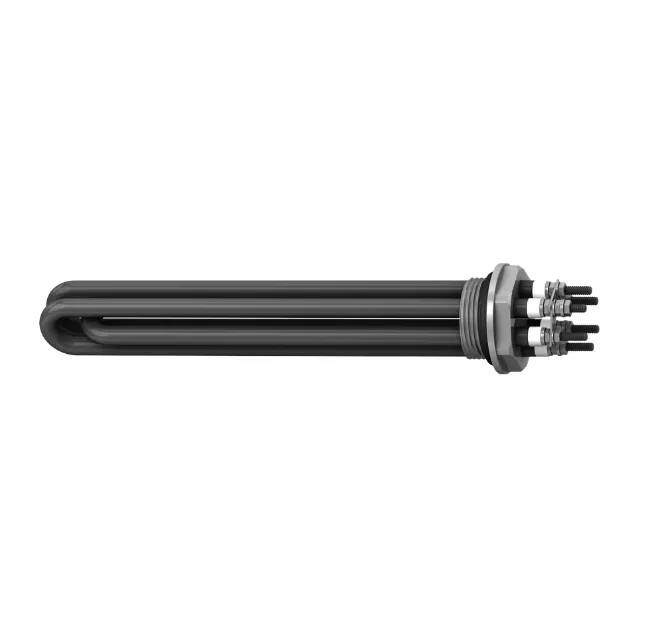

Трубчатый электронагреватель блочный ТЭНБ-3-G1½''-Ч
ТЭНБ (блок ТЭНов) служит для нагревания теплоносителя. ТЭНБ представляет собой резьбовой фланец, на котором герметично запрессованы два или три трубчатых электронагревателя. Каждый трубчатый электронагреватель изготавливается на напряжение 220 В.
Для подсоединения к трехфазной сети 380 В используется соединение «звезда». Материал ТЭНов: углеродистая сталь, нержавеющая сталь. Индекс Ч (в конце обозначения) означает применение углеродистой стали в конструкции ТЭНов; индекс НЧ - нержавеющая сталь.
Характеристики ТЭНБ
Мощность, кВт
|
3
|
Номинальное напряжение, В
|
220/380
|
Рабочее давление, атм
|
3
|
Резьба фланца G
|
1½
|
Материал оболочки ТЭНа
|
сталь 08кп
|
Рабочая среда
|
вода, антифриз
|
Кол-во ТЭНов в блоке
|
3
|
Габаритная длина, мм
|
290
|
Длина до фланца, мм
|
240
|
Масса, кг
|
0,85
|
Гарантия, лет
|
1
|
Схемы управления и устройство
Рисунок 1. Устройство
Комплект поставки:
|
1 шт.
|
|
1 шт.
|
|
1 шт.
|
- Защитный колпачек(отдельная заявка)
|
1 шт.
|
