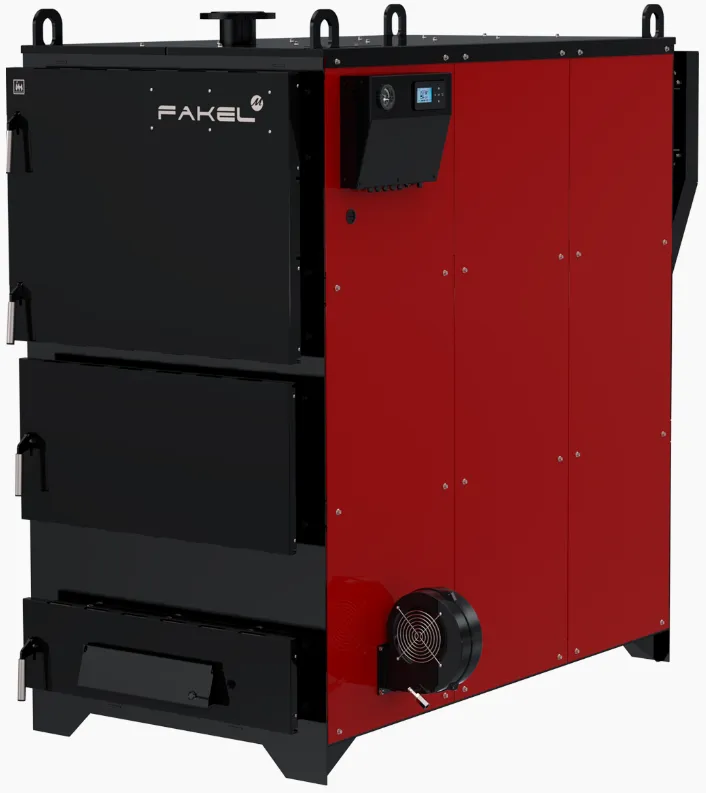

Твердотопливный комбинированный котел FAKEL-М 350 кВт
Твердотопливный комбинированный котел FAKEL-М 350 кВт
FAKEL-М 350 кВт - высокопроизводительный полуавтоматический жаротрубный котел, объединяющий значительную теплоотдачу с продуманной экономичностью в компактном корпусе. Данный твердотопливный комбинированный котел рассчитан на обогрев площадей от 2500 м2 до 3500 м2, что делает его достойным решением для крупных промышленных объектов, тепличных комплексов, животноводческих ферм, складов и производственных цехов. Агрегат работает на нескольких видах топлива - угле, дровах, дизельном топливе и природном газе, что позволяет владельцу гибко подбирать самый выгодный энергоноситель.
Высокая эффективность обеспечивается фирменной 3-ходовой системой газоходов, которая максимально задерживает тепло в теплообменнике и снижает потери с уходящими газами. Работу горелочного устройства и процессы сжигания топлива непрерывно контролирует надежная автоматика, отслеживающая параметры котельного агрегата в реальном времени. Вместительная топочная камера, промышленные колосниковые решетки и объемный зольник поддерживают стабильное горение, а увеличенные загрузочные дверцы упрощают закладку топлива и обслуживание оборудования.
Ключевые достоинства модели FAKEL-М 350 кВт
- 01 Совместимость с любыми горелками

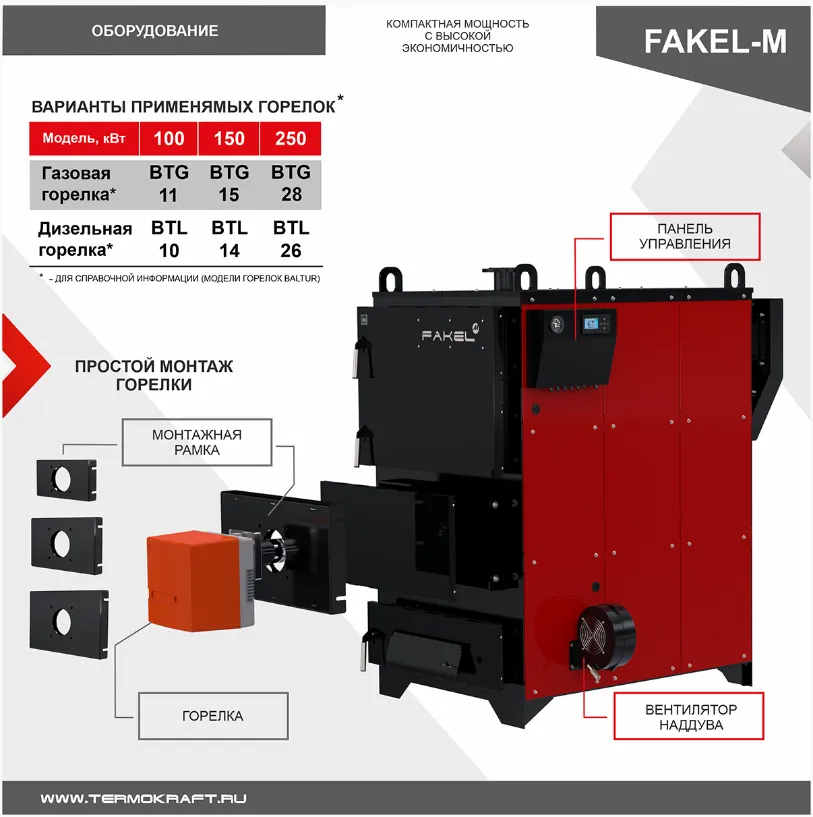

Конструкция рассчитана на установку горелочных устройств всех типов - газовых, дизельных и комбинированных. Благодаря этому котел легко адаптируется под нужный энергоноситель при изменении рыночных цен на топливо.
- 02 Высокая экономичность
Коэффициент полезного действия агрегата доходит до 86% на всех допустимых видах топлива. Такой КПД снижает эксплуатационные расходы и обеспечивает быстрый нагрев теплоносителя даже при значительных морозах.
- 03 Автоматическое управление
Встроенный блок автоматики самостоятельно регулирует режимы горения и удерживает заданную температуру теплоносителя. От пользователя не требуется постоянный контроль - система стабильно поддерживает выбранные параметры отопления.
- 04 Глубокая вместительная топка
Топочная камера принимает поленья длиной до 1300 мм, поэтому нет необходимости распиливать дрова на короткие части. Большой объем загрузки увеличивает промежутки между докладками топлива и уменьшает частоту обслуживания.
- 05 Промышленные колосники
В агрегате смонтированы стандартные колосниковые решетки промышленного класса. Они рассчитаны на высокие тепловые нагрузки, устойчивы к прогоранию и обеспечивают равномерную подачу воздуха к слою топлива.
- 06 Простое обслуживание
Крупные загрузочные дверцы упрощают закладку угля и дров, а рациональная компоновка узлов облегчает чистку теплообменника и уход за внутренними элементами. Регулярный сервис отнимает минимум сил и времени.
-
Характеристики комбинированного котла FAKEL-М 350 кВт
|
Номинальная мощность, кВт |
350 |
|
Площадь отапливаемых помещений Н=2,7м, м2 |
2500-3500 |
|
КПД, % |
86 |
|
Рабочее давление в котле, бар |
3 |
|
Максимальная t воды на выходе |
90 |
|
Номинальная t воды на входе в котел* |
60 |
|
Греющие поверхности котла, м² |
35 |
|
Объем загрузочной камеры, л |
630 |
|
Объем водяного контура котла, л |
910 |
|
Масса котла Нетто**, кг |
1800 |
|
Диаметр дымохода,мм |
250 |
|
Рекомендуемая высота дымохода, не менее, м |
11 |
|
Топливо |
Уголь, дрова,Дизельное топливо,Природный газ |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.

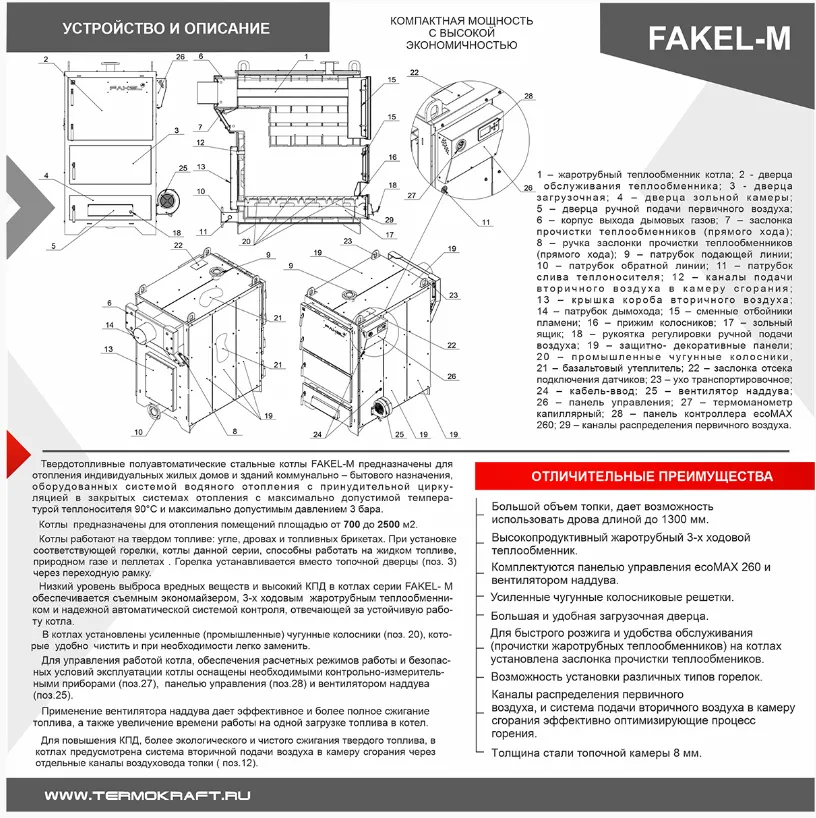

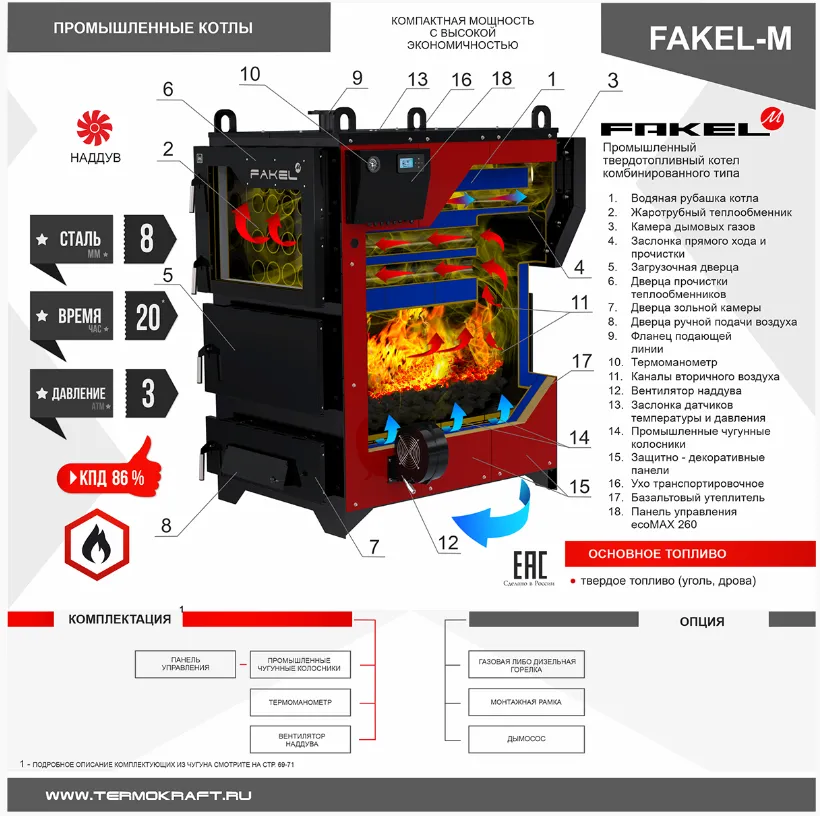

Устройство котла для отопления FAKEL-М 350 кВт

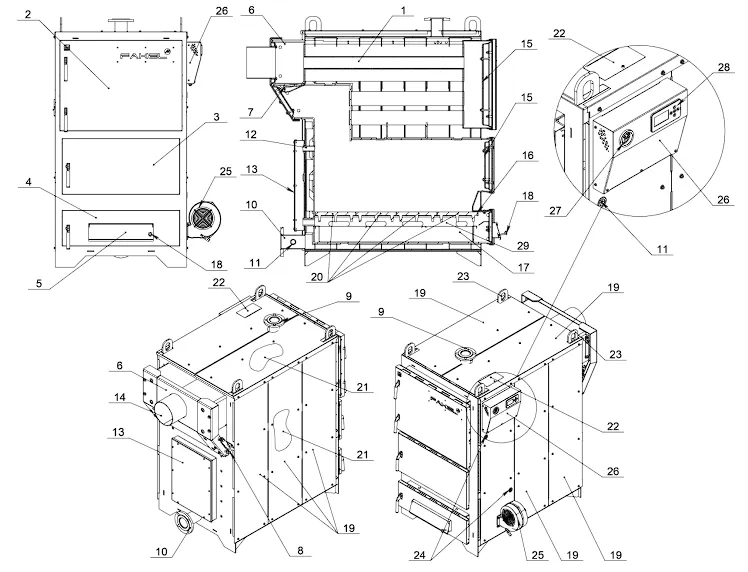

Рисунок 1. Устройство котла.
- Жаротрубный теплообменник котла;
- Дверца обслуживания теплообменника;
- Дверца загрузочная;
- Дверца зольной камеры;
- Дверца ручной подачи первичного воздуха;
- Корпус выхода дымовых газов;
- Заслонка прочистки теплообменников (прямого хода);
- Ручка заслонки прочистки теплообменников (прямого хода);
- Патрубок подающей линии;
- Патрубок обратной линии;
- Патрубок слива теплоносителя;
- Каналы подачи вторичного воздуха в камеру сгорания;
- Крышка короба вторичного воздуха;
- Патрубок дымохода;
- Сменные отбойники пламени;
- Прижим колосников;
- Зольный ящик;
- Рукоятка регулировки ручной подачи воздуха;
- Защитно- декоративные панели;
- Промышленные чугунные колосники,
- Базальтовый утеплитель;
- Заслонка отсека подключения датчиков;
- Ухо транспортировочное;
- Кабель-ввод;
- Вентилятор наддува;
- Панель управления;
- Термоманометр капиллярный;
- Панель контроллера ecomax 260;
- Каналы распределения первичного воздуха

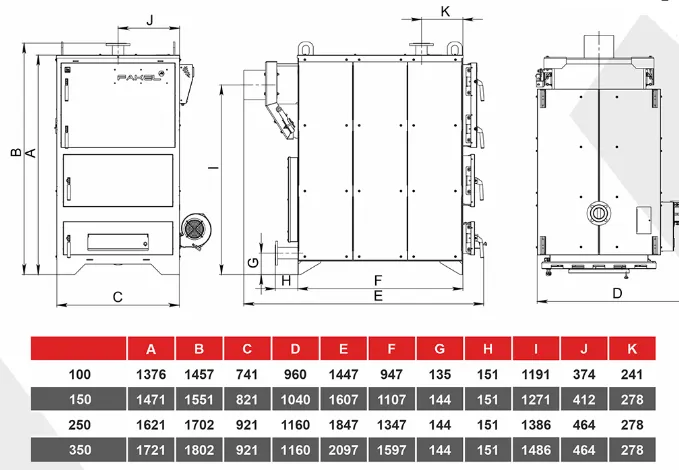

Рисунок 2. Габаритные размеры.

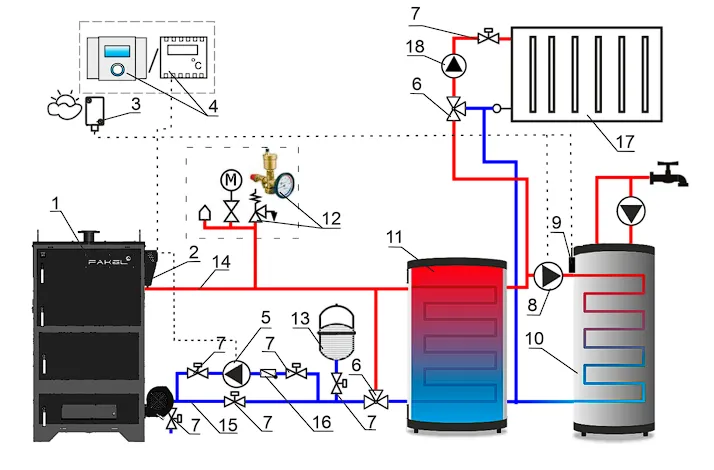

Гидравлическая схема подключения
Рисунок 2. Гидравлическая схема подключения.
- Котёл,
- Контроллер ecomax 260,
- Датчик наружной температуры,
- Стандартный комнатный термостат или комнатная панель ecoster200,
- Насос ЦО,
- Термостатический трёхходовой клапан,
- Кран шаровой,
- Насос ГВС,
- Датчик температуры ГВС,
- Бойлер ГВС,
- Тепло-аккумулятор,
- Группа безопасности (предохранительный клапан не более 3 бара, автоматический воздушный клапан, термоманометр),
- Расширительный бак мембранного типа,
- Подающая линия,
- Обратная линия,
- Сетчатый фильтр,
- Радиатор отопления,
- Дополнительный насос.
Комплект поставки
|
Котел FAKEL-М 350 кВт в сборе |
1 шт |
|
Колосник РУ-П-11.5 (700х230х60) |
6 шт |
|
Вентилятор наддува WPA 140 |
1 шт |
|
Панель управления ecoMAX 260 |
1 шт |
|
Датчик ГВС СТ10 4 м |
1 шт |
|
Руководство по эксплуатации, шт |
1 шт |
|
Инструкция по эксплуатации и монтажу ecoMAX 260
|
1 шт |
