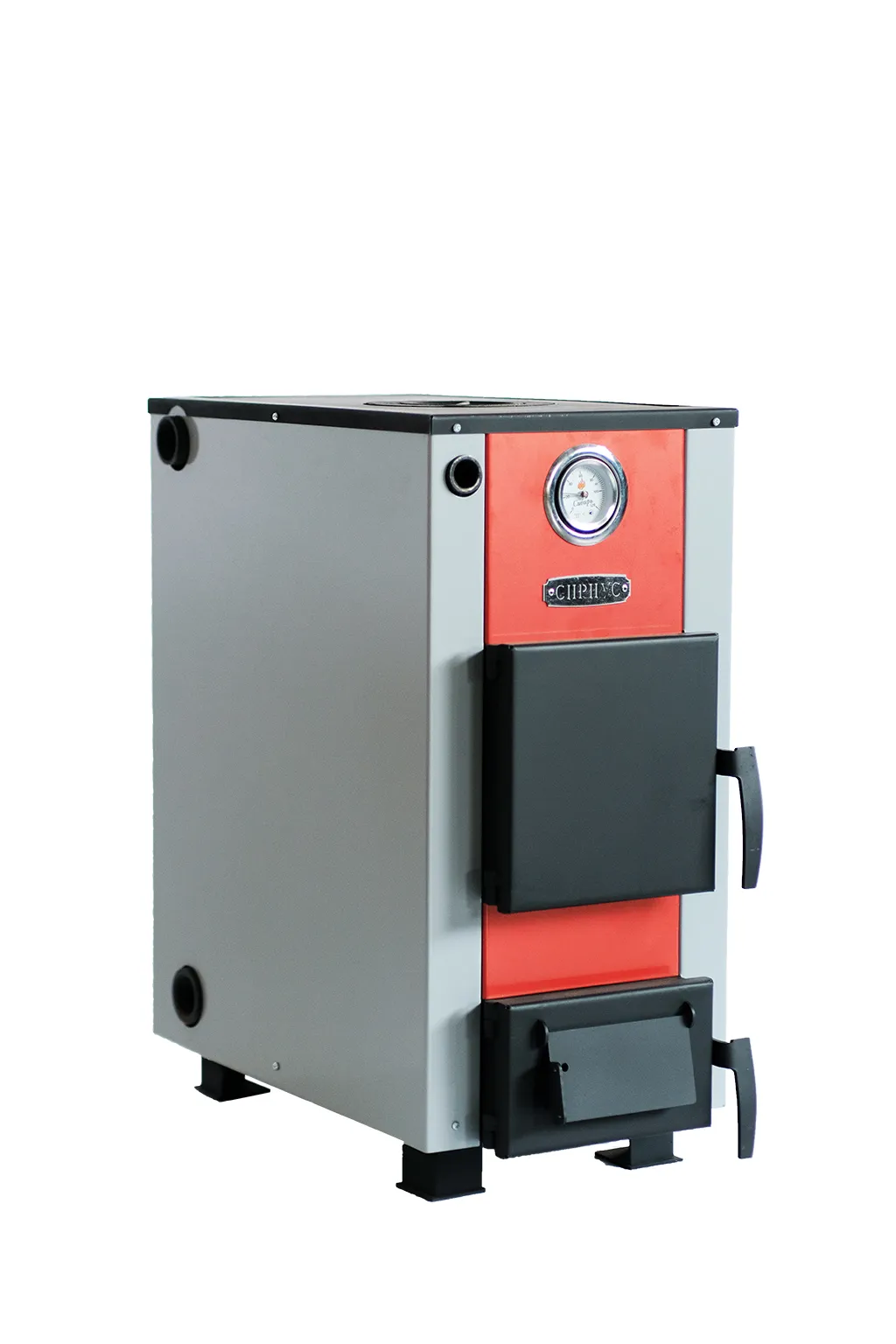

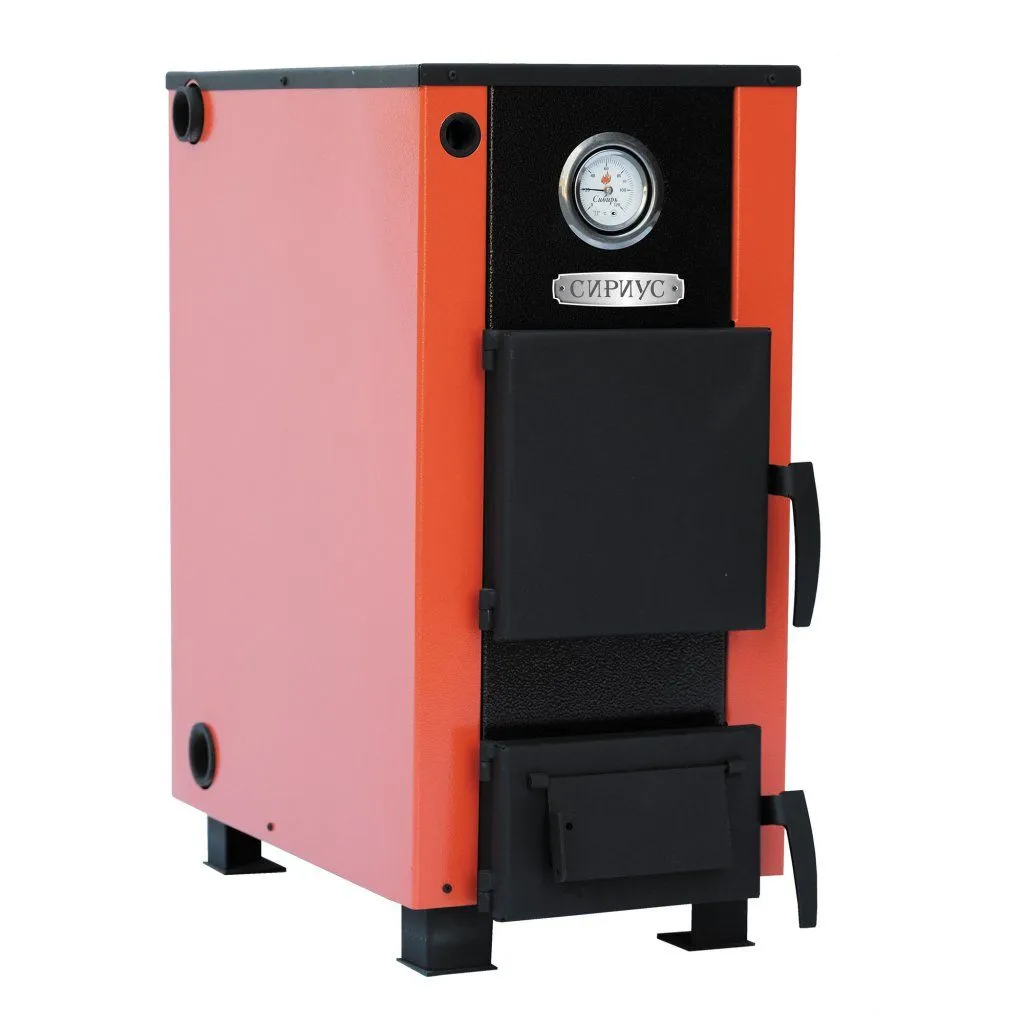

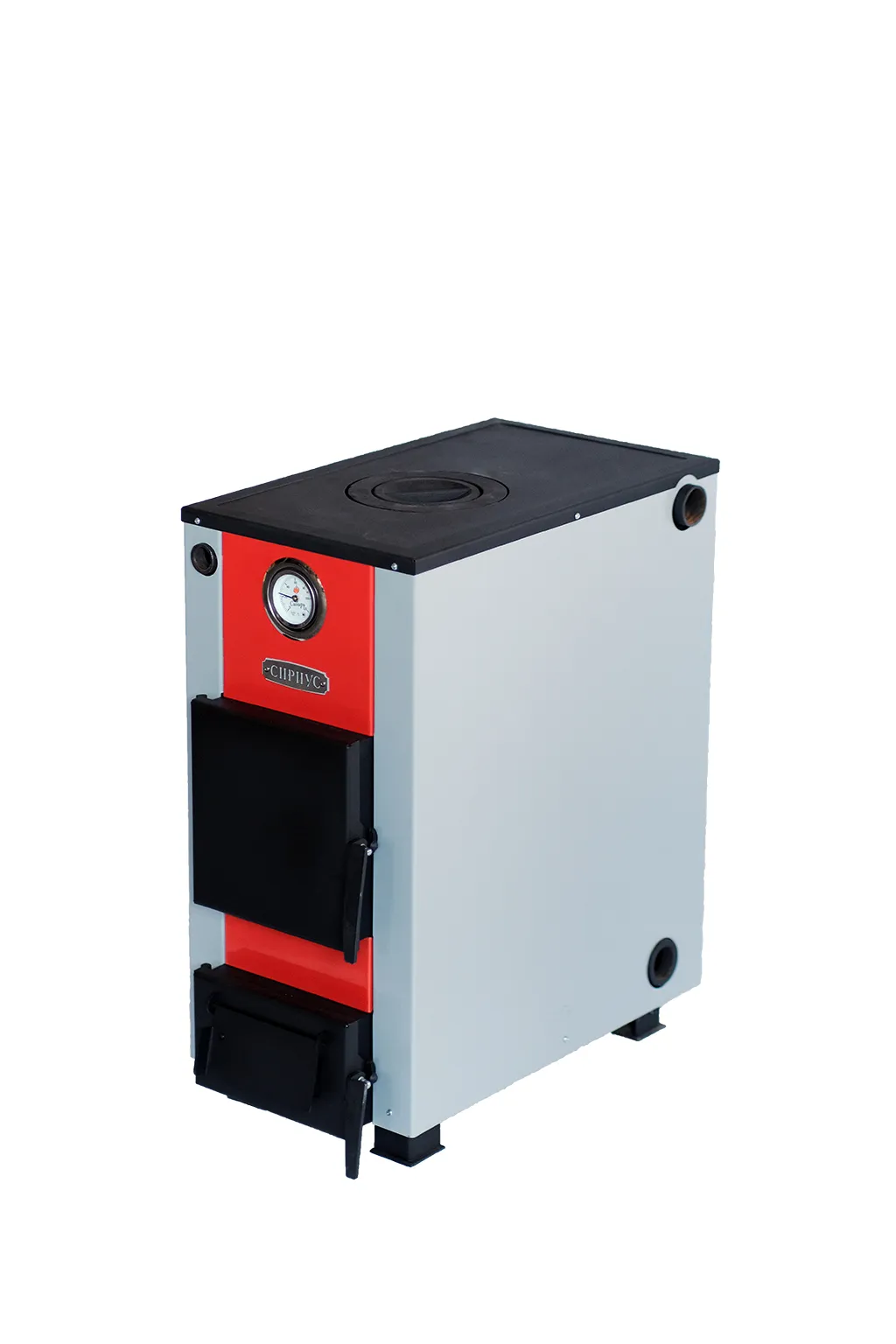

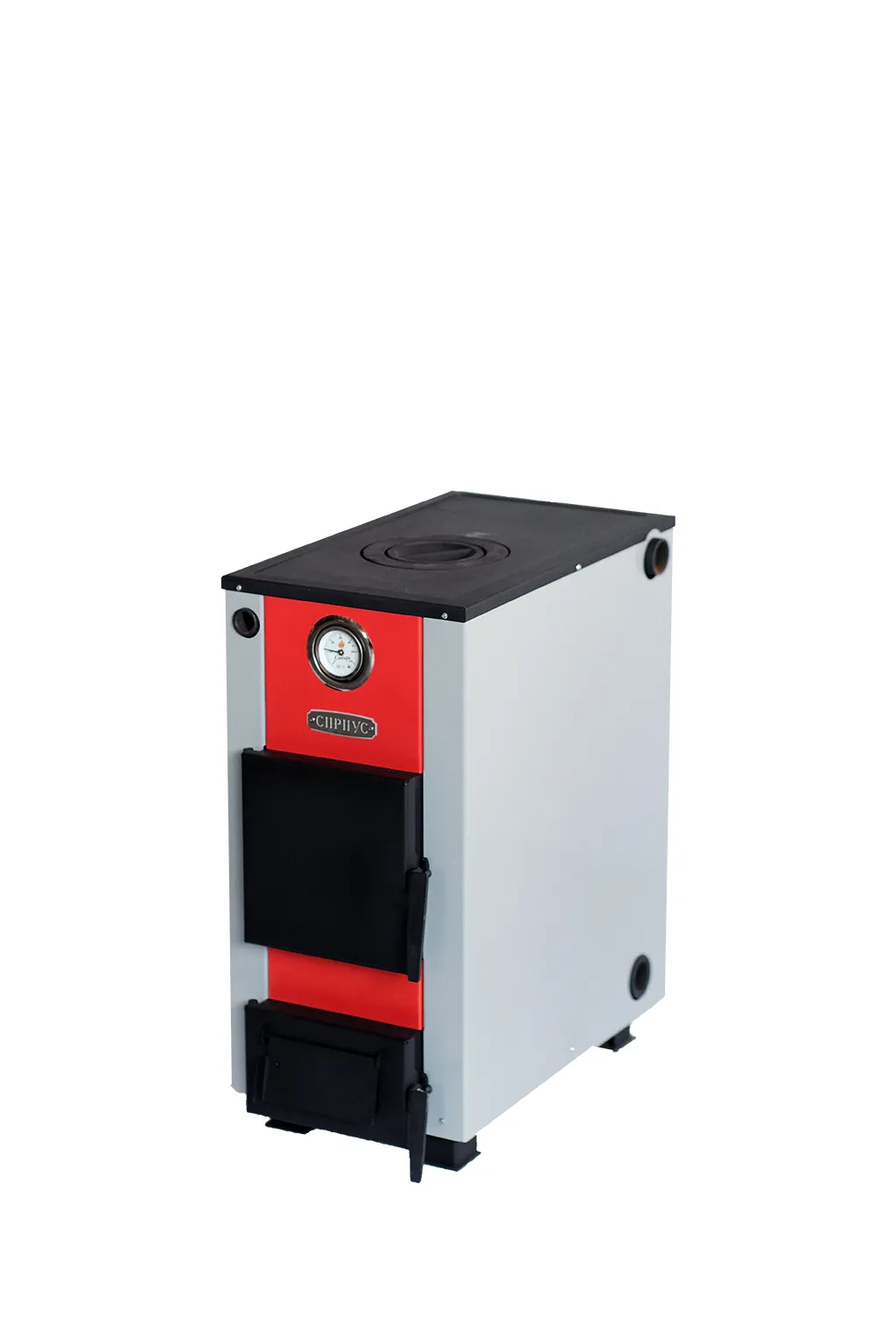

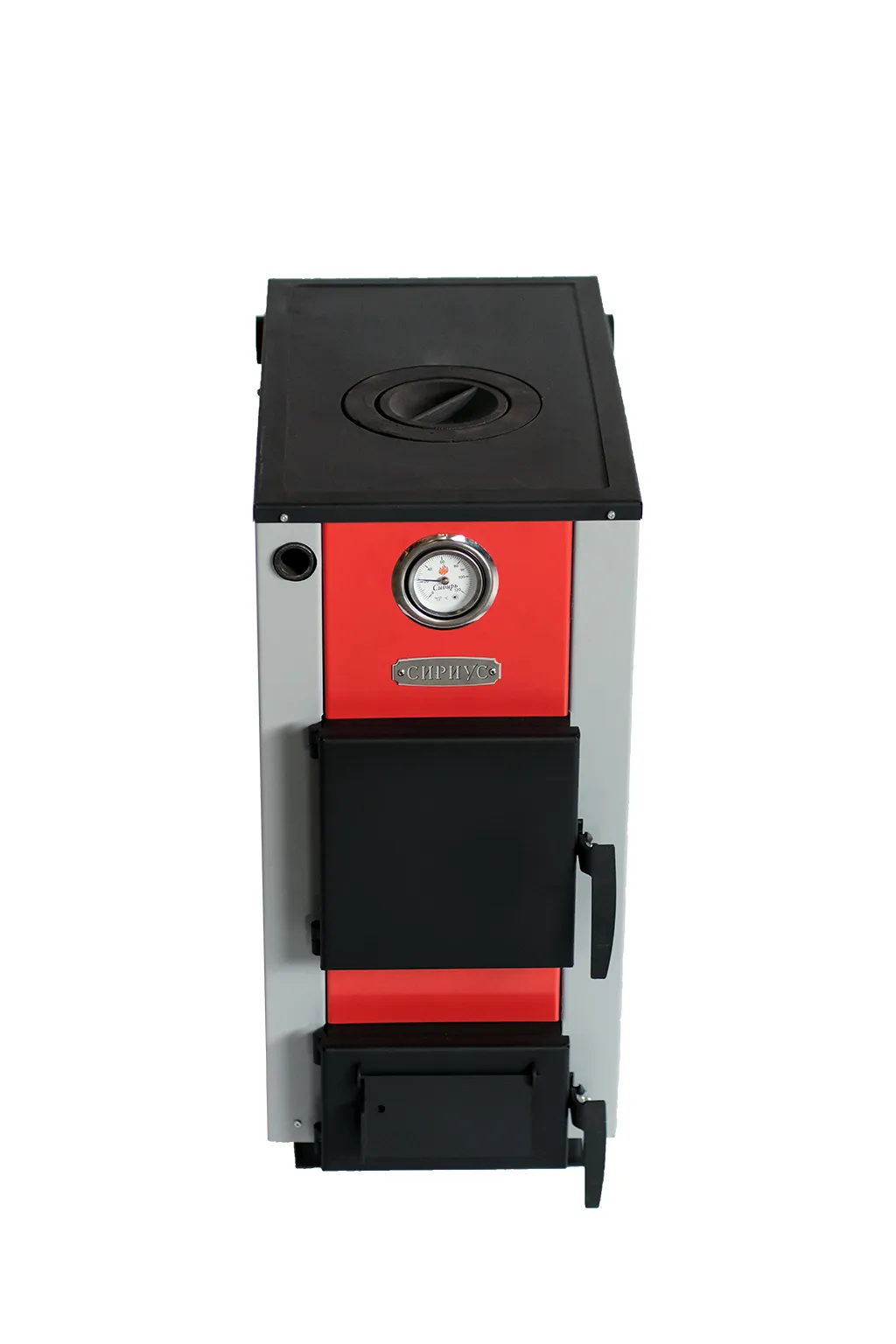

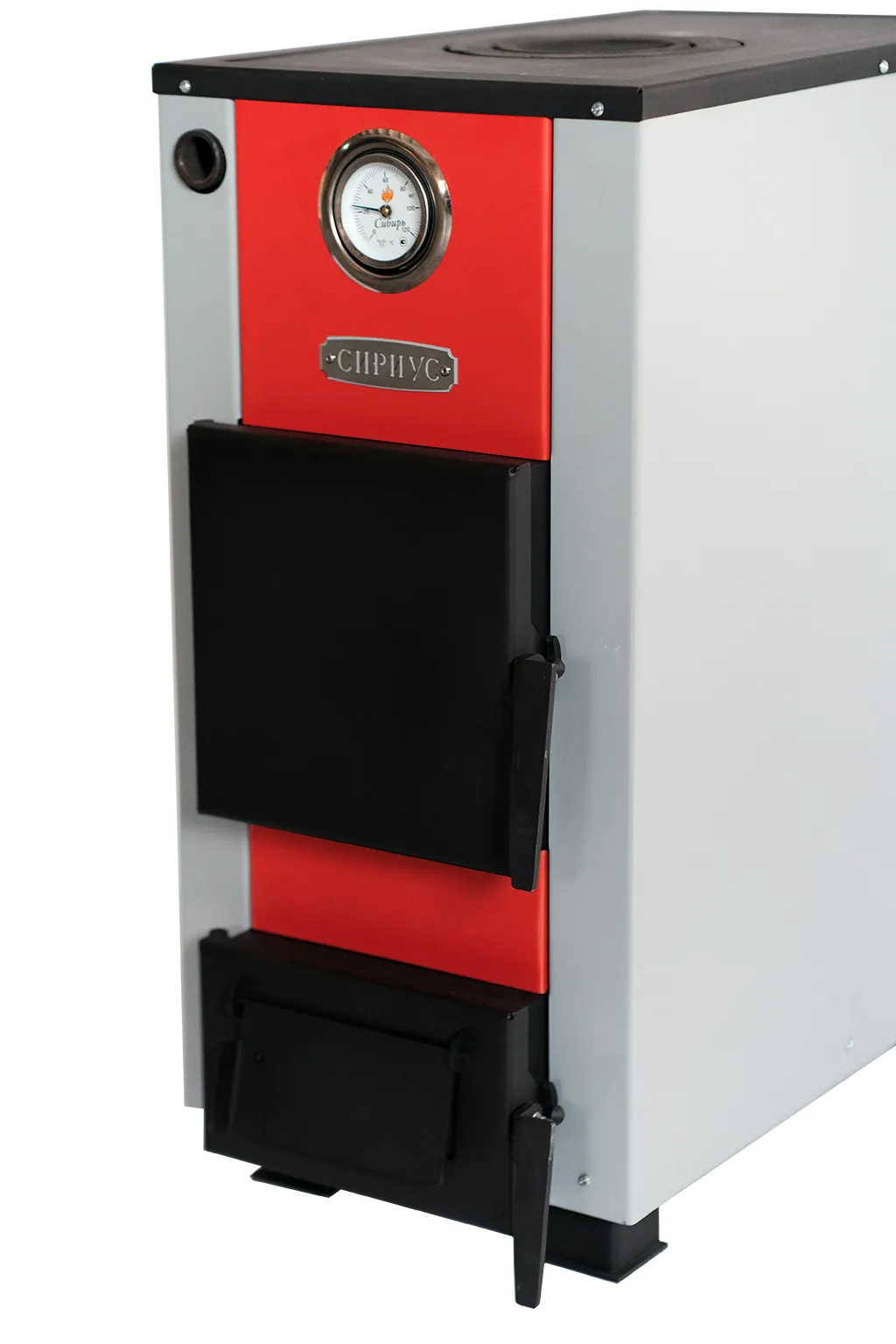

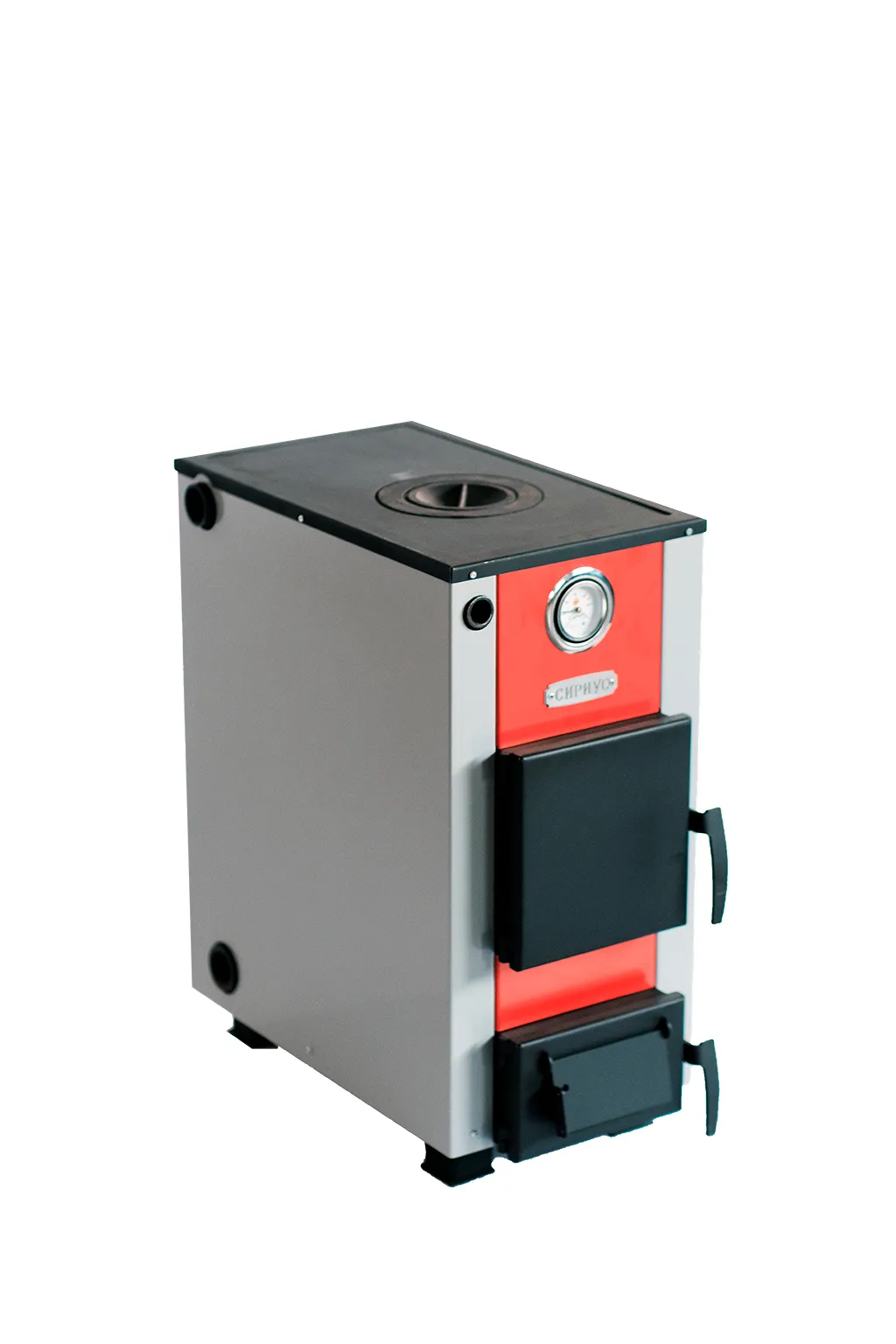

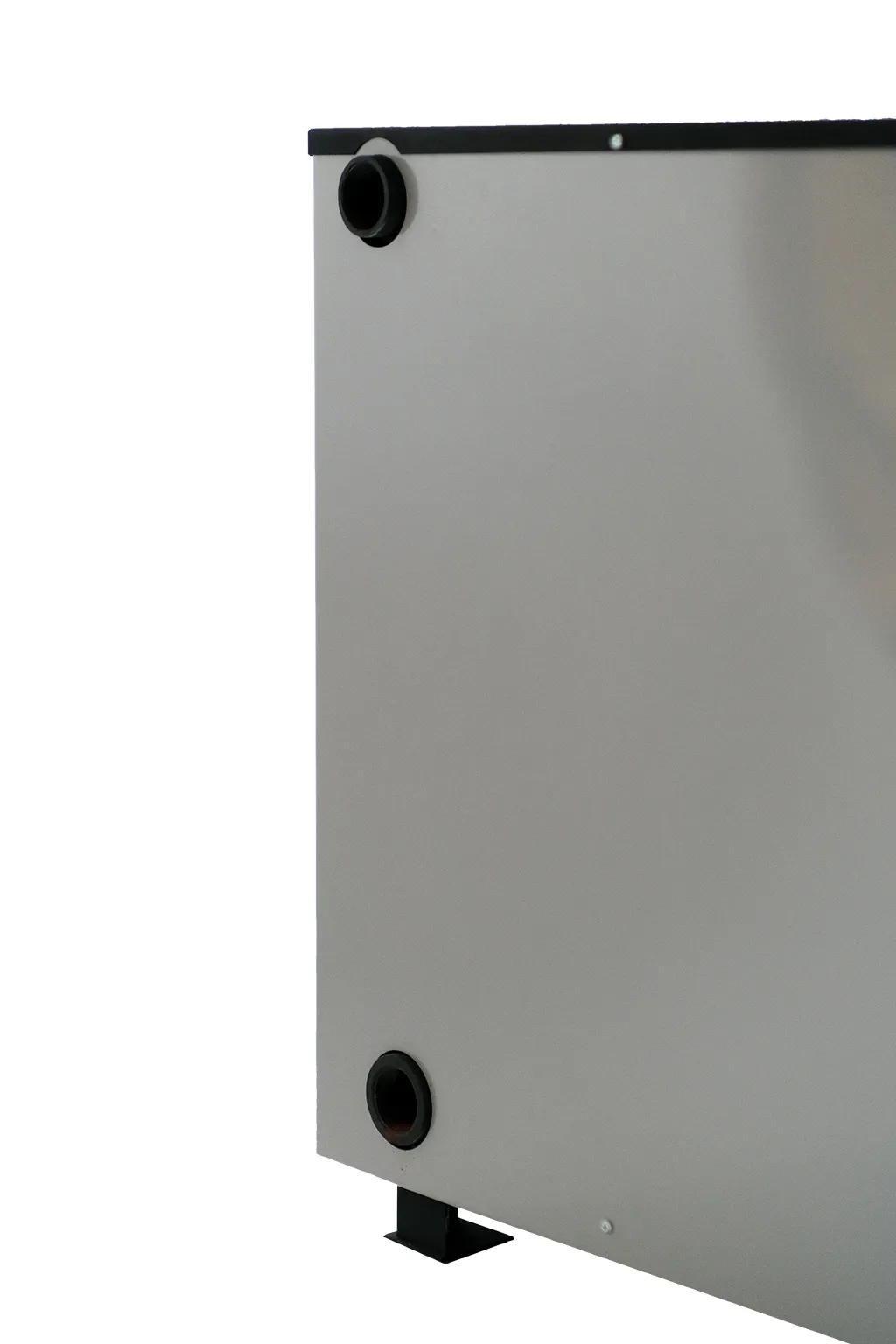

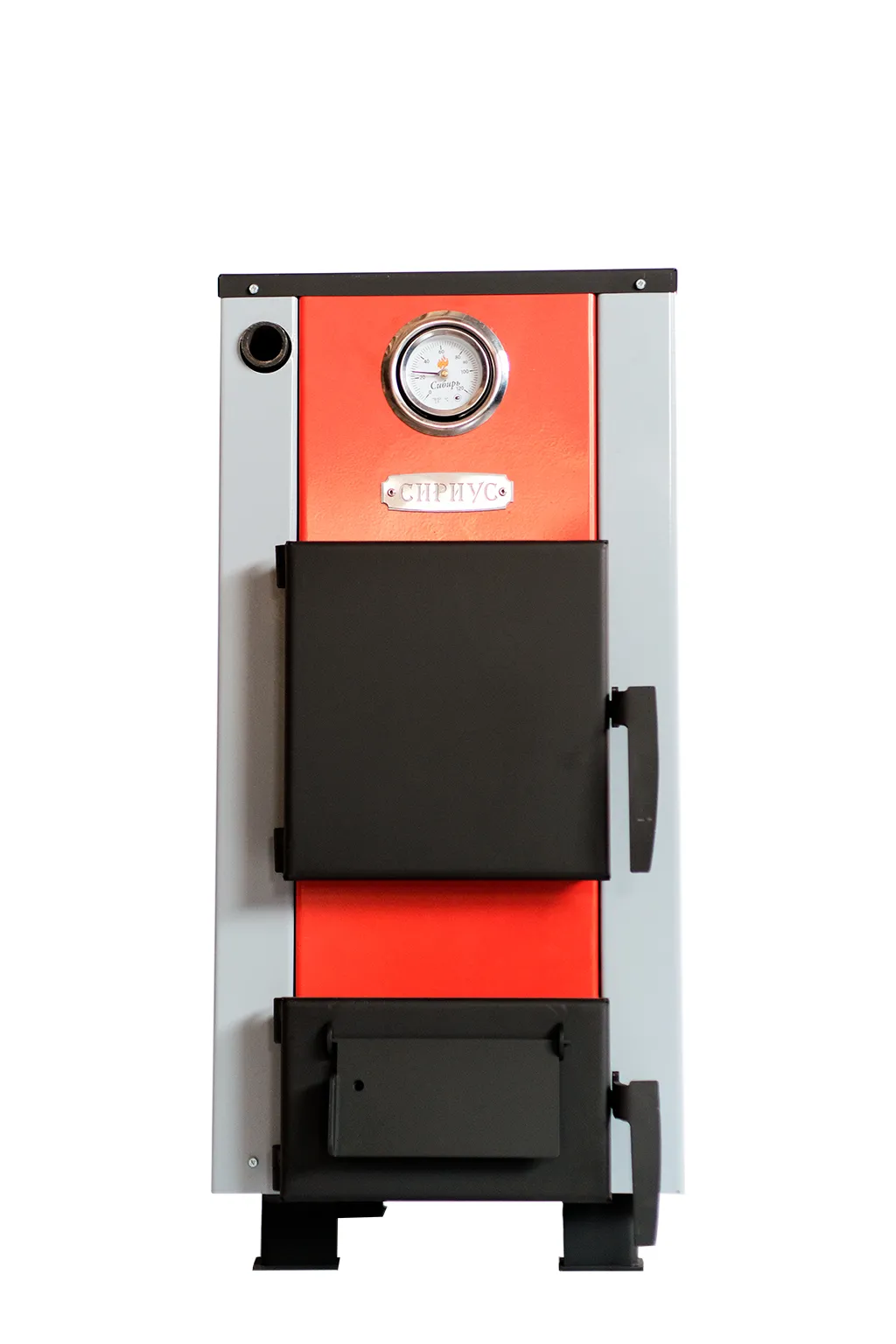

Отопительные котлы серии "Сириус" - это новый вид твердотопливных котлов, производимых заводом "НМК". Благодаря эффективным конструкторским решениям модификация котлов водяного отопления "Сириус-15" обеспечивает обогрев помещений площадью от 100 м2 до 150 м2
Корпус котла изготовлен из конструкционной стали марки Ст.3 СП5 толщиной 3 мм. Снаружи котел облицован металлическим кожухом, окрашенным полимерной краской в фирменных цветах завода "НМК". Варочная поверхность выполнена по запатентованной технологии из стали толщиной 12 мм, что делает ее использование долговечным и практичным.
Котел серии "Сириус" в модификации 15 кВт отличается высокой производительностью и повышенным КПД полученного за счет внедрения дополнительных теплосъемных элементов, расположенных внутри котла. Стальная варочная плита ограничена снаружи металлическим уголком, обеспечивающим плотное прилегание к поверхности котла и создающее дополнительную эстетику.
Расположенное с оборотной стороны варочной плиты кольцо усиления защищает ее от деформации при перепадах температур. Наличие верхнего отверстия в плите, закрытого чугунными конфорками позволяет производить через него загрузку угля.
Наличие варочной поверхности, изготовленной из стали толщиной 12 мм по запатентованной технологии завода "НМК"
Компактные габаритные размеры, позволяющие установить данный вид котлов в самых ограниченных условиях
Возможность установки блока ТЭН
Опция установки автоматического регулятора тяги

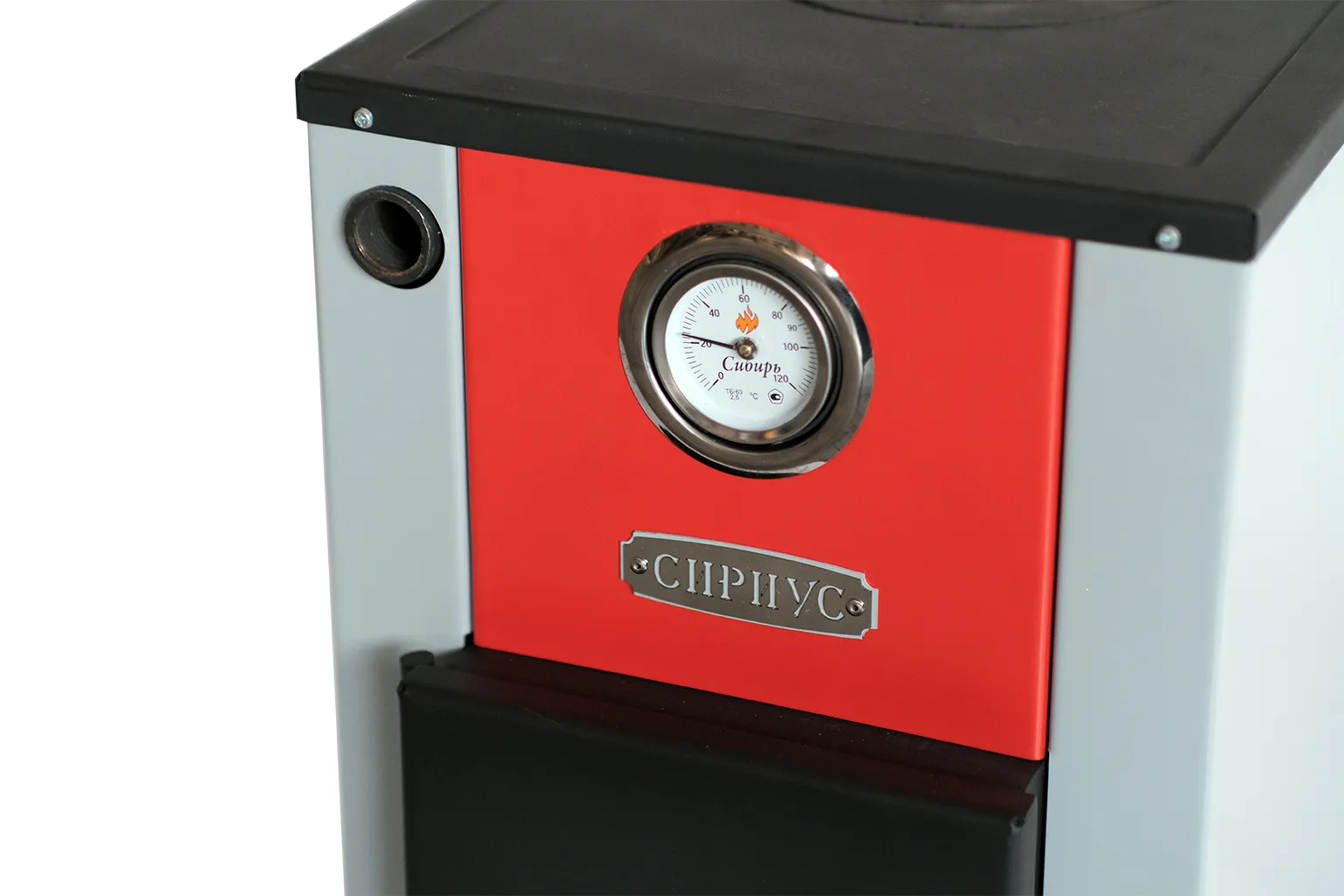

Встроенный в корпус биметаллический термометр
Съемный чугунный колосник стандартных размеров
Глубокая и емкая топочная камера
Круглый выход дымоходного патрубка
Отсутствие рекомендованной розничной цен.
Рабочее давление в котле, Бар |
2 |
Теплопроизводительность, кВт |
15 |
Отапливаемая площадь, м2 |
100 - 150 |
КПД, % |
80 |
Номинальная Т воды на входе, ОС |
60-80 |
МахТ воды на выходе, ОС* |
85 |
Объем загрузочной камеры, л |
40 |
Объем водяного контура, л |
44 |
Глубина котла, мм |
678 |
Ширина котла, мм |
328 |
Высота котла, мм |
702 |
Глубина топочной камеры, мм |
450 |
Масса котла, нетто**, кг |
95 |
Высота оси фланца подачи, мм |
668 |
Высота оси фланца обратки, мм |
110 |
Высота подключения дымохода, мм |
587 |
Диаметр дымохода, мм |
150 |
Рекомендуемая высота дымохода, не менее, м |
5 |
Подключение отопительного контура |
ДУ32 |
Основное топливо |
Уголь, дрова*** |

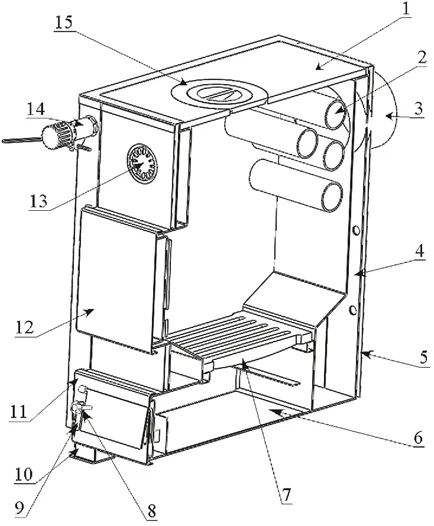

Рисунок 1. Схема устройства котла Сириус 15 кВт
1 – Стальная варочная плита; 2 – Водяной контур; 3 - Выход дымохода, ⌀ 150 мм; 4 – Корпус; 5 – Наружный кожух; 6 – Зольный ящик; 7 – Чугунный колосник; 8 – Рукоятка для ручной настройки тяги; 9 – Рычаг заслонки для подключения регулятора тяги; 10 – Опорная ножка; 11 – дверца зольного ящика; 12 – Топочная дверца; 13 – Встроенный термометр; 14 – Патрубок для подключения автоматического регулятора тяги; 15 – Чугунные кружки.

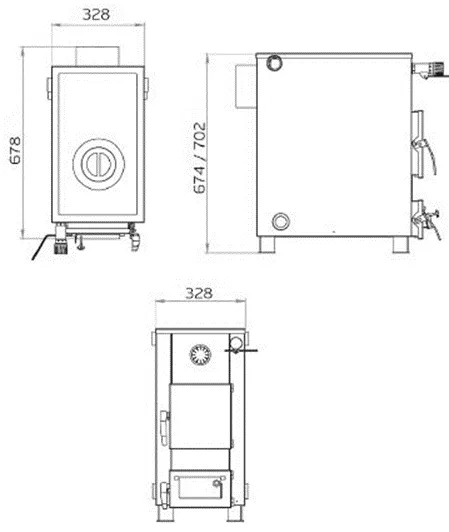

Рисунок 2. Габаритные размеры котлов Сириус 10/15 кВт

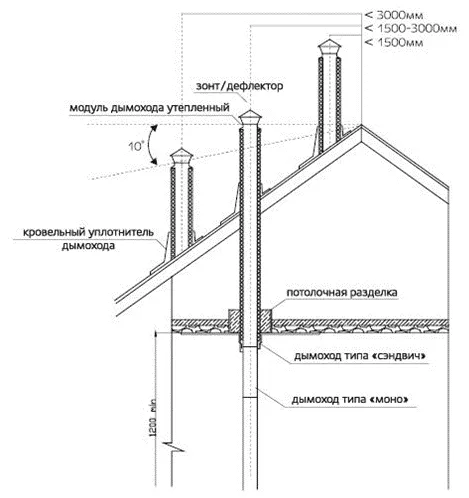

Рисунок 3. Возвышение дымовых труб над кровлей (согласно СниП-91 п.3.73)
Не устанавливайте запорную арматуру (шаровые краны) до расширительного бака в открытых системах отопления и до предохранительного клапана в закрытых системах.
Не забывайте установить кран слива системы отопления!
Дополнительно устанавливайте на подаче и обратке термоманометры!
Рисунок 4. Подключение котла в открытой системе с естественной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – обводной мостик (байпас).
Рисунок 5. Подключение котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр на подаче; 8 – обводной мостик (байпас); 9 – кран для спуска воды; 10 – термоманометр обратки 11 – кран дренажа (слива).
Рисунок 6. Подключение котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – кран шаровый; 4 – сетчатый фильтр; 5 – циркуляционный насос; 6 – термоманометр; 7 – мембранный расширительный бак закрытого типа; 8 – предохранительный клапан; 9 – автоматический воздушный клапан; 10 – кран для спуска воздуха; 11 – обводной мостик (байпас); 12 – кран дренажа (слива).
Рисунок 7. Подключение котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр; 8 – кран для спуска воздуха; 9 – кран дренажа (слива); 10 – обводной мостик (байпас).
Котел «Сириус» в сборе |
1 шт |
Отбойник |
1 шт |
Термометр(встроен в корпус) |
1 шт |
Зольник |
1 шт |
Заглушка 1 G 1 1/4 |
2 шт |
Заглушка 2 G 3/4
|
1 шт |
Рукоятка звездообразная |
1 шт |
Инструкция по монтажу и эксплуатации |
1 шт |
