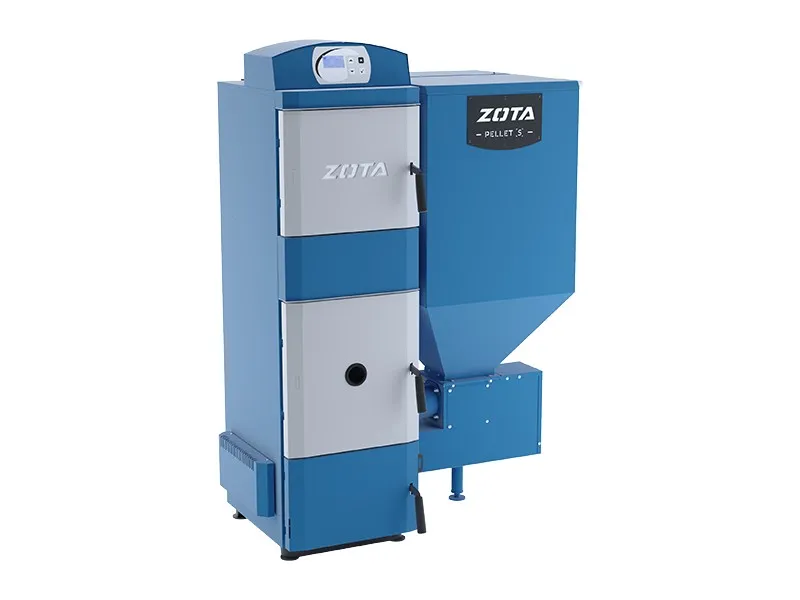

Автоматический пеллетный котел ZOTA Pellet-100S
Котел пеллетный ZOTA Pellet предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией. В котле реализована система погодозависимого регулирования, имеется возможность управления с помощью встроенного программируемого термостата и возможность контролировать и управлять процессом отопления дистанционно с помощью модуля ZOTA GSM и через сеть интернет.
Котел снабжен автоматикой для поддержания установленной температуры теплоносителя и воздуха в помещении, системой безопасности от перегрева котла и проникновения огня в бункер и системой автоматического розжига.
Котел снабжен реверсивной автоматической системой защиты от заклинивания шнека при попадании в магистраль подачи топлива инородных предметов. Автоматика котла позволяет отслеживать фактический расход топлива.
Основные преимущества твердотопливного котла Pellet
- 01 топливо
древесные или агропеллеты
- 02 технологичность
управление температурой, мощностью, фиксация фактического расхода топлива за сутки и в течение всего сезона
- 03эффективность
управление котлом через Интернет и мобильные приложения на iOS и Android
- 04 удобство
автоматика работает на поддержание установленной температуры теплоносителя и воздуха
- 05 практичность
управление тремя насосами: центрального отопления, ГВС и рециркуляции
- 06 безопасность
система сигнализации остановки подачи топлива, система пассивной пожарной безопасности препятствует проникновению огня в бункер (достигается применением двушнековой подачи)
-
Основные характеристики твердотопливного котла Pellet
|
Класс котла
|
5
|
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
15-100
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
90
|
|
Диаметр дымохода, мм
|
250
|
|
Объем водяной рубашки в котле, л
|
370
|
|
Объём зольного ящика, л
|
25
|
|
Объем бункера, л
|
662
|
|
Объём камеры сгорания, л
|
220
|
|
Выбросы СО, не более, мг/м3
|
500
|
|
Вид используемого твердого топлива
|
Пеллеты, дрова
|
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час
|
19/126
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1585х1355х195
|
|
Габариты двери бункера, мм
|
530х495
|
|
Габариты двери топки, мм
|
530х440
|
|
Масса изделия, кг
|
900
|
Схема устройства и установки
Рисунок 1. Элементы котла пеллетного

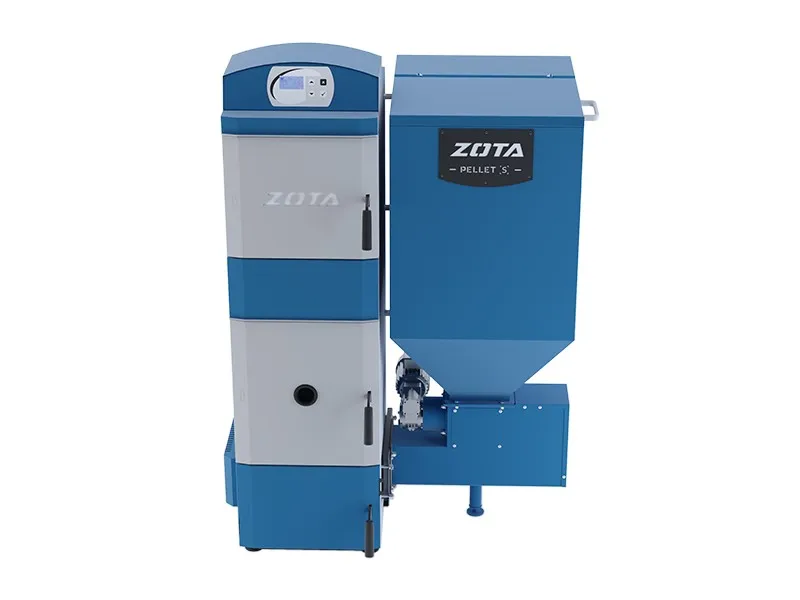

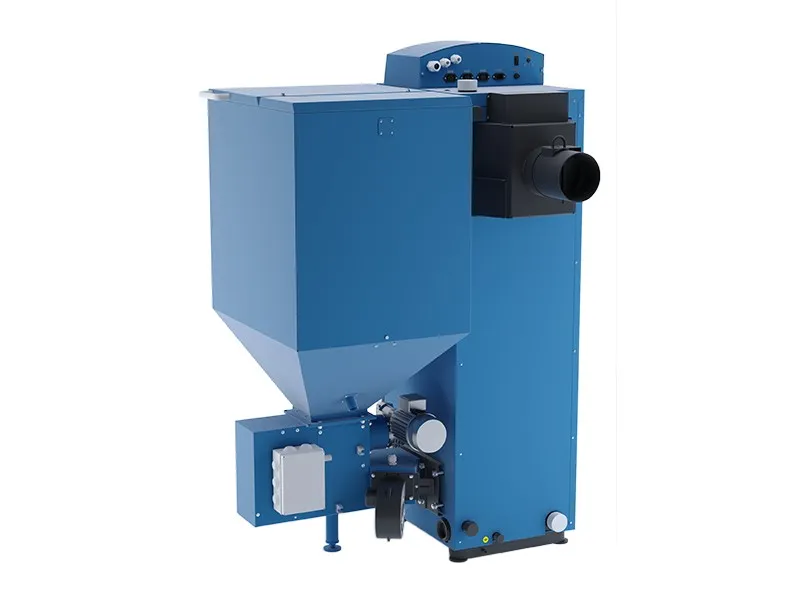

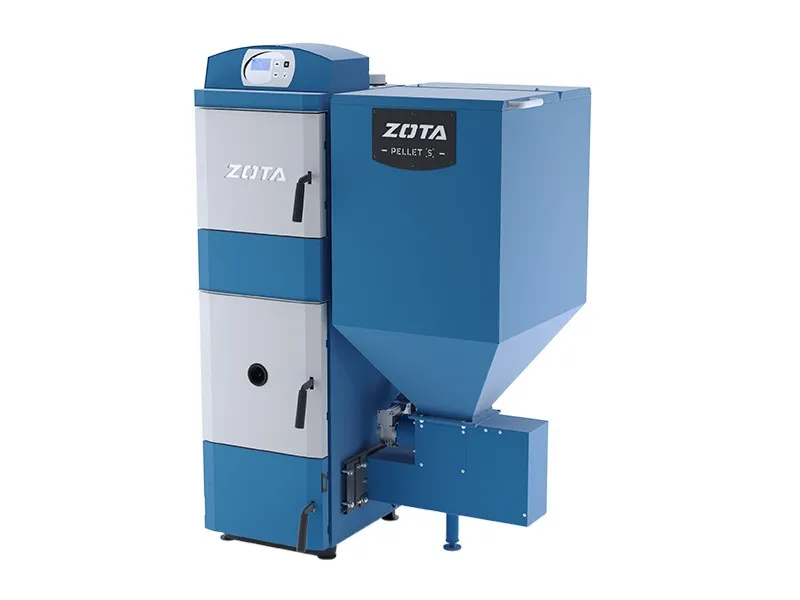

Рисунок 2. Котел отопительный

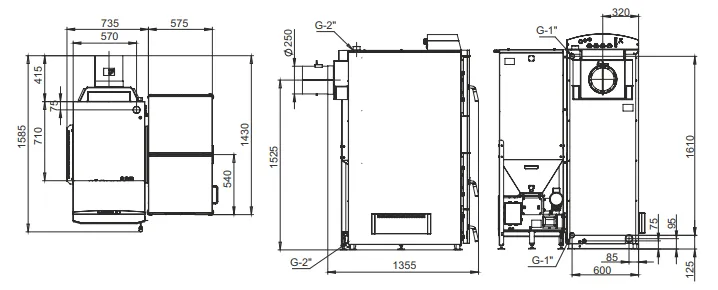

Рисунок 3. Габаритные размеры
Рисунок 4. Пеллетная горелка с приводом
Рисунок 5. Схемы установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный
|
1 шт
|
|
Патрубок дымохода
|
1* шт
|
|
Колосниковая решетка 520х200 мм
|
4,5* шт
|
|
Зольный ящик
|
1 шт
|
|
Совок L=800 мм
|
1 шт
|
|
Кочерга L=1003 мм
|
1 шт
|
Отражатель чугунный
|
1 шт
|
|
Ерш для чистки, шт D=52; L=165
|
1 шт
|
|
Ручка для ерша, шт L=750
|
1 шт
|
|
Тара деревянная
|
1 шт
|
|
Пеллетная горелка
|
1 шт
|
|
Сапун
|
1 шт
|
|
Тара деревянная
|
1 шт
|
|
Бункер
|
1 шт
|
Нога бункера
|
3 шт
|
Перекладина бункера большая
|
1 шт
|
Перекладина бункера малая
|
1 шт
|
|
Тара деревянная
|
1 шт
|
Болт М6х14 ГОСТ 7798-70
|
24 шт
|
|
Болт М8х20 ГОСТ 7798-70
|
4 шт
|
Гайка М6 ГОСТ5915-70
|
8 шт
|
|
Гайка М8 DIN EN ISO 7040
|
4 шт
|
|
Гайка М10 ГОСТ5915-70
|
4 шт
|
|
Шайба 6 ГОСТ 11371-78
|
11 шт
|
|
Шайба 6 ГОСТ 6402-70
|
11 шт
|
Болт М6х16 ГОСТ 7798-7
|
3 шт
|
|
Шайба 10 ГОСТ 11371-78
|
4 шт
|
|
Шайба 10 ГОСТ 6402-70
|
4 шт
|
|
Шуруп 3х20 с дюбелем
|
2 шт
|
|
Датчик температуры воздуха
|
2 шт
|
|
Датчик температуры воды
|
1 шт
|
|
Шнур питания
|
1 шт
|
|
Разьем для подключения насоса
|
3 шт
|
|
Предохранитель 2А/250В
|
1 шт
|
|
Предохранитель 8А/250В
|
1 шт
|
|
Трубка подачи вторичного воздуха
|
6 шт
|
|
Резиновая прокладка бункера
|
1 шт
|
|
Отвертка шлицевая
|
1 шт
|
|
Ножка регулируемая
|
1 шт
|
|
Секция бункера
|
1* шт
|
|
Модуль управления Zota GSM Pellet
|
1* шт
|
|
Блок ТЭН не более 12 кВт
|
1* шт
|
|
Шуровочная решетка
|
1 шт
|
Руководство по эксплуатации
|
1 шт
|
* поставляется по отдельному заказу
