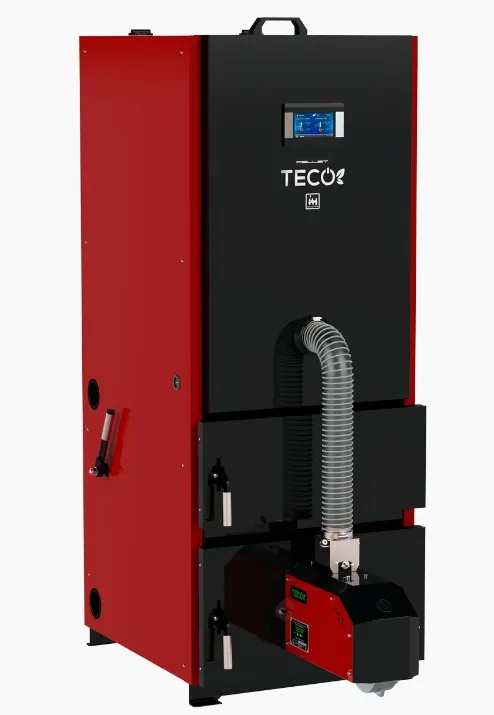

Автоматический пеллетный котел TECO 25 кВт
Полностью автоматические пеллетные котлы TECO PELLET мощностью 25 кВт предназначены для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения площадью от 100 до 250 кв. метров, оборудованных открытыми и закрытыми системами водяного отопления с принудительной циркуляцией.
Автоматический котел TECO PELLET - это исключительно пеллетный котел с бункером, встроенным в корпус котла, что значительно уменьшает габариты котла и дает возможность установки котла в малых котельных. Котлы оснащены контроллером последнего поколения ecoMAX860 TOUCH.
Автоматическая пеллетная горелка котла работает на любом качестве пеллеты. Горелка имеет функцию авторозжига и оснащена датчиком пламени и системой очистки при помощи подвижного колосника.
Котлы экологичны и имеют минимальные выбросы эмиссии. Относятся к 5 КЛАССУ Европейских экологических норм выбросов EN 303-5:2012. Котлы TECO PELLET оснащены системой защиты от возгорания топлива.
Основные преимущества котла TECO
- 01 Бункер
На 150 литров встроен в корпус котла, что дает возможность установки в малых котельных
- 02 Водяное отопление
Совместим с системами водяного отопления с естественной или принудительной циркуляцией.
- 03 Жаротрубный теплообменник
Снабжён турбулизаторами и позволяет полностью сжигать топливо
- 04 Экологичность
Котлы имеют минимальные выбросы эмиссии, экологичны и безопасны в эксплуатации
- 05 Удобство
Большой объем зольного ящика - 19 литров
- 06 Минимальное обслуживание
Пополнение топливного бункера раз в 3-5 дней и выгрузка золы из зольника
- 07 Безопасность
Защита от замерзания. Защита насосов от заклинивания.
- 08 Контроллер ecoMAX 860 TOUCH
Управление котлом через Wi-Fi (модуль ecoNET). Возможность подключения модулей расширения.
Характеристики котла TECO
|
Габаритные размеры, мм(ГхШхВ)
|
1150х640х1560
|
|
Максимальная температура воды на выходе,°С
|
85
|
|
Номинальная мощность, кВт
|
25
|
|
Площадь отапливаемых помещений, м2
|
100-250
|
|
КПД, %
|
92
|
|
Подключения отопительного контура
|
G2
|
|
Макс. рабочее давление воды в котле, бар
|
3
|
|
Напряжение питания ТЭНов, В
|
220/380
|
|
Объем загрузки, л
|
150
|
|
Мощность блока ТЭНов, кВт
|
6;9
|
|
Объем водяной рубашки, л
|
67
|
|
Масса котла Нетто, кг
|
270
|
|
Диаметр дымохода, мм
|
150
|
|
Сечение дверцы топки
|
300х460
|
|
Объем камеры сгорания, л
|
80
|
|
Топливо
|
Пеллеты, Электричество
|
Устройство котла для отопления TECO
Рисунок 1. Устройство котла.
Рисунок 2. Габаритные размеры.
Рисунок 3. Схема установки.
Гидравлическая схема подключения
Рисунок 4. Схема подключения котла
1 – котёл, 2 - контроллер, 3 – датчик наружной температуры, 4 – стандартный комнатный термостат или комнатная панель ecoSTER200, 5 – насос ЦО, 6 – термостатический трёхходовой клапан, 7 – кран шаровой, 8 – насос ГВС, 9 – датчик температуры ГВС, 10 – бойлер ГВС, 11 – теплоаккумулятор, 12 - группа безопасности (предохранительный клапан не более 3 бара, автоматический воздушный клапан, термоманометр), 13 - расширительный бак мембранного типа, 14 – подающая линия, 15 – обратная линия, 16 - сетчатый фильтр, 17 - радиатор отопления, 18 – дополнительный насос.
Комплект поставки
|
Котел отопительный в сборе
|
1 шт
|
|
Автоматическая пеллетная горелка в сборе
|
1 шт
|
|
Зольный ящик
|
1 шт
|
|
Заглушка G 1/2''
|
1 шт
|
|
Заглушка G 2''
|
2 шт
|
|
Кабель управления пеллетной горелкой
|
1 шт
|
|
Гофрорукав
|
1 шт
|
|
Хомут крепления гофрорукава
|
2 шт
|
|
Регулируемая шибер-заслонка D 150
|
1 шт
|
|
Датчик температуры CT4 3 метра
|
1 шт
|
|
Инструкция по эксплуатации и монтажу ecoMAX 860P1 TOUCH
|
1 шт
|
|
Паспорт котла и руководство по эксплуатации
|
1 шт
|
