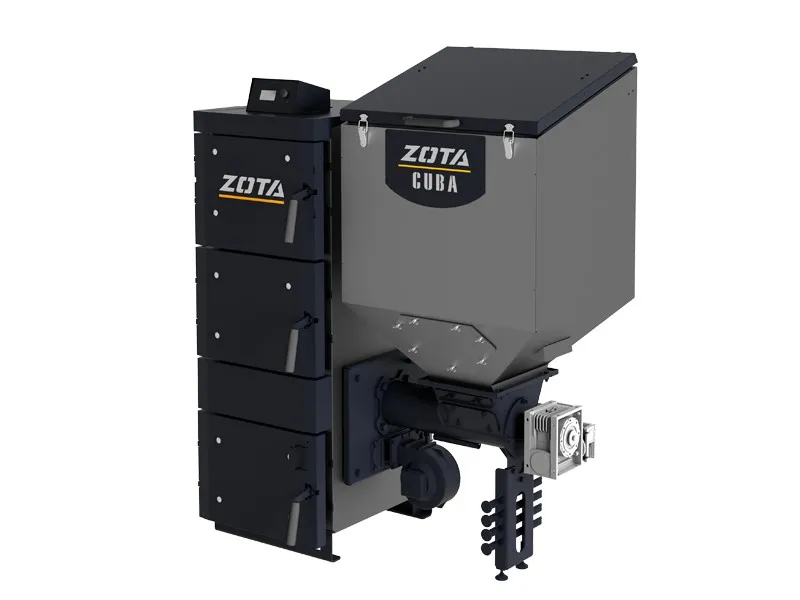

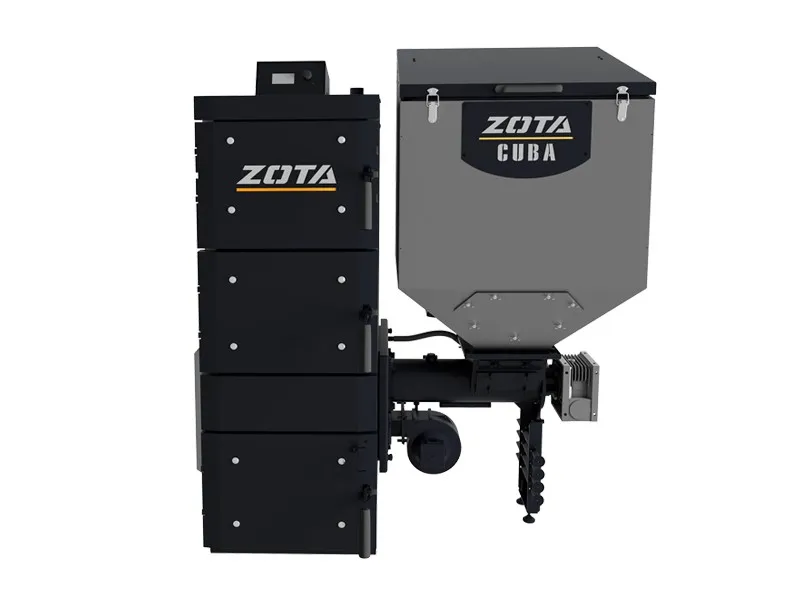

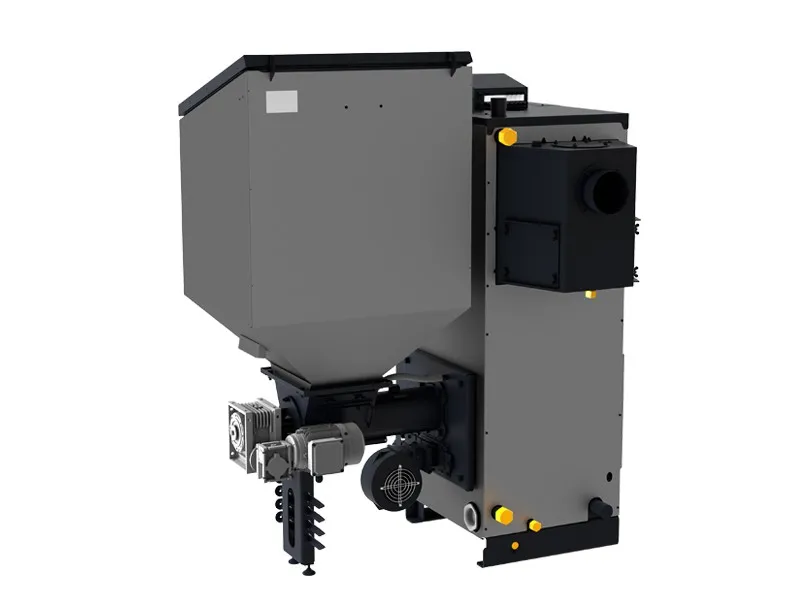

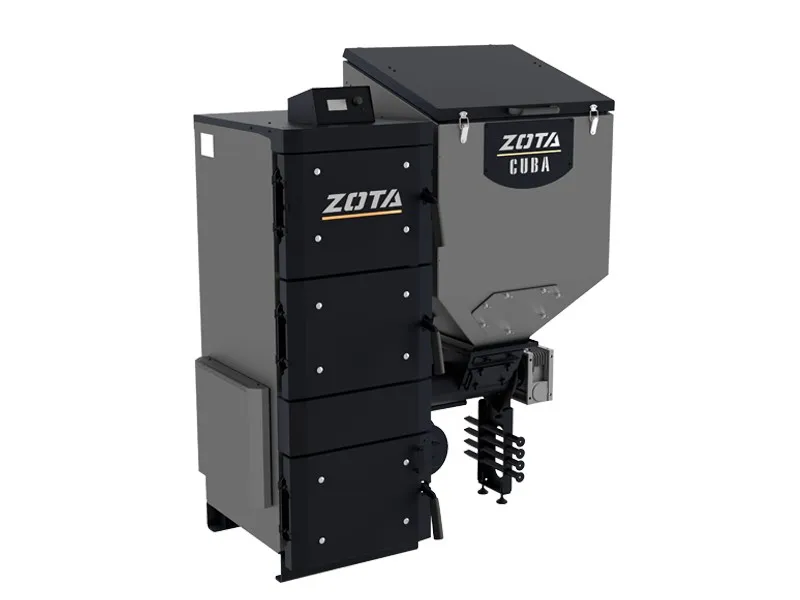

Автоматический твердотопливный котел ZOTA Cuba 25
Котел с автоматической подачей топлива ZOTA Cuba - состоит из теплообменника, механизма подачи топлива, ретортной горелки с поворотной чашей, топливного бункера и пульта управления. Конструкция котла позволяет работать в закрытых системах с давлением теплоносителя до трех атмосфер. Поворотная горелка котла с механизмом подачи топлива позволяют использовать различные виды фракционного топлива: уголь, древесные пеллеты и пеллеты из лузги подсолнечника.
Котел снабжен автоматикой для поддержания установленной температуры теплоносителя и воздуха в помещении, системой безопасности от перегрева котла и проникновения огня в бункер. Автоматика котла позволяет отслеживать фактический расход топлива за сутки. При необходимости существует возможность работы котла в полуавтоматическом режиме с ручной загрузкой топлива и автоматической подачей воздуха на горение и контролем заданных температур и работы котла.
Основные преимущества твердотопливного котла Cuba
- 01 надежность
одношнековый механизм подачи топлива c использованием защиты от заклинивания шнека (реверсивное движение)
- 02 технологичность
автономная работа (на одной загрузке топлива) до 7 суток
- 03эффективность
возможность работы котла на 4 видах топлива: уголь Б и Д (фракция до 75 мм), пеллеты древесные, пеллеты из лузги подсолнечника
- 04 удобство
большой зольный ящик
- 05 Практичность
увеличенная горловина бункера: 260 х 200 мм. Угол наклона скатов бункера исключает зависание топлива
- 06 безопасность
система «антидым» предотвращает появление дыма при снижении уровня топлива в бункере
-
Основные характеристики твердотопливного котла Cuba
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
4-25
|
|
Температура теплоносителя в аппарате не более
|
85
|
|
Коэффициент полезного действия в автоматическом режиме, %
|
83
|
|
Диаметр дымохода, мм
|
150
|
|
Объем водяной рубашки, л
|
105
|
|
Объём зольного ящика, л
|
36
|
|
Объем бункера, л
|
360
|
|
Объём камеры сгорания, л
|
55
|
|
Выбросы СО, не более, мг/м3
|
1000
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты, пеллеты
|
|
Приблизительное время работы аппарата от одной полной загрузки углём при минимальной / максимальной мощности, час
|
49/327
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм, мм
|
950х1275х1630
|
|
Габариты двери бункера, мм
|
590х625
|
|
Габариты двери топки, мм
|
408х268
|
|
Масса изделия, кг
|
444
|
Схема устройства и установки

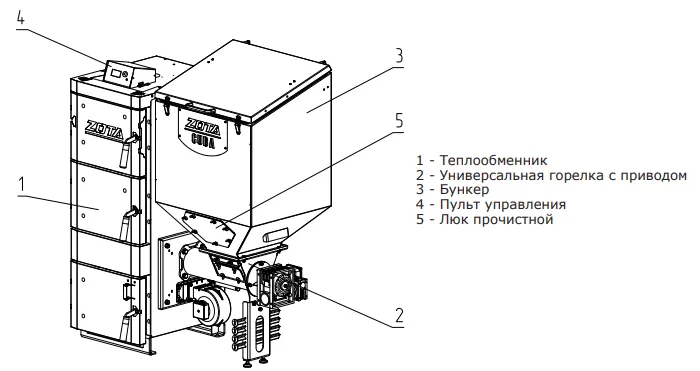

Рисунок 1. Элементы котла автоматического отопительного

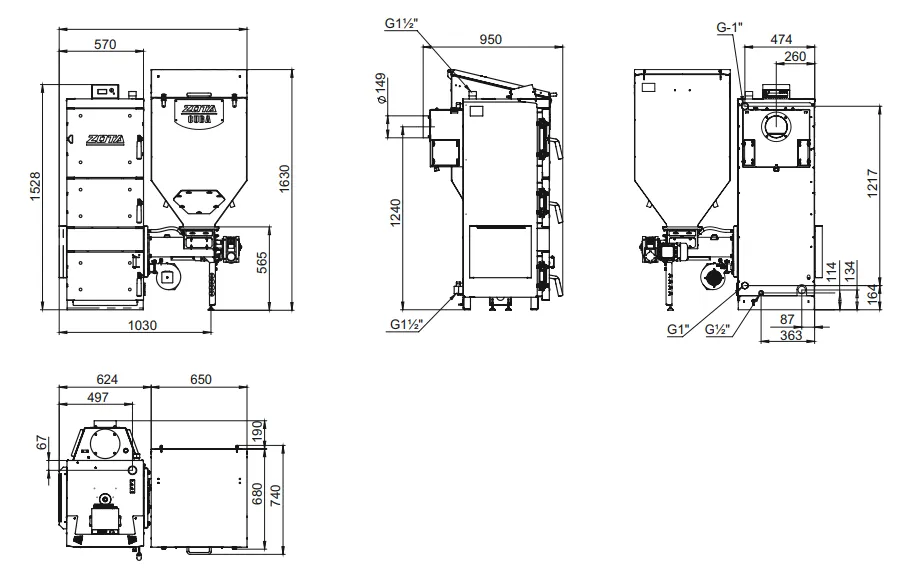

Рисунок 2. Монтажные размеры котла

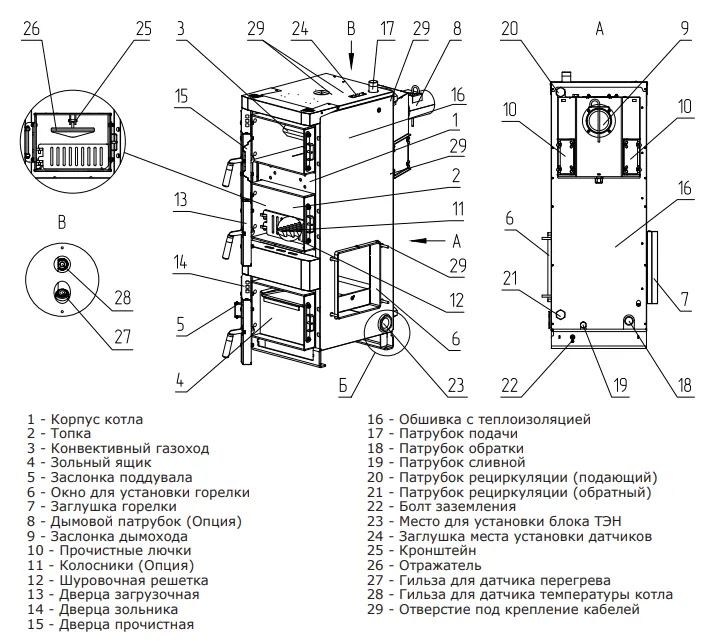

Рисунок 3. Котел отопительный

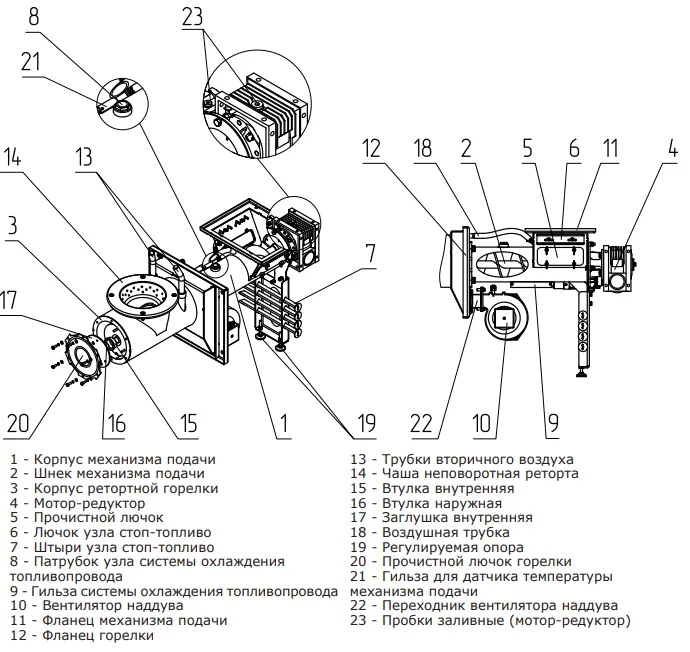

Рисунок 4. Механизм подачи топлива с горелкой котла

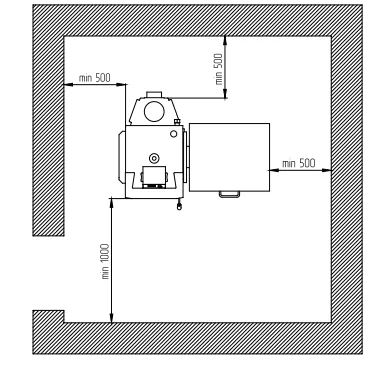

Рисунок 5. Схема установки котла

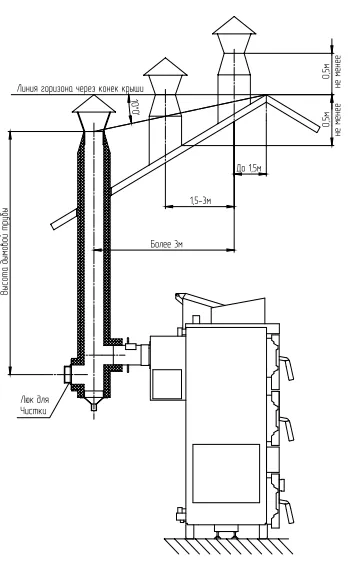

Рисунок 6. Варианты установки дымовой трубы
Комплект поставки:
|
Котёл в сборе
|
1 шт
|
|
Зольный ящик, 36 л
|
1 шт
|
|
Рым-болт м20 ГОСТ 4751-73
|
1 шт
|
|
Дымоход Ø 150 мм
|
1* шт
|
|
Отбойник в сборе d=209 мм, H=85 мм
|
1 шт
|
|
Решетка колосниковая 400х200
|
2* шт
|
|
Решетка шуровочная 390x120
|
1 шт
|
|
Кочерга L=533 мм
|
2 шт
|
|
Совок L=500 мм
|
1 шт
|
|
Горелка ретортная неповоротная 25 кВт
|
1 шт
|
|
Механизм подачи 25-32 кВт
|
1 шт
|
|
Заглушка патрубков вторичного воздуха
|
2 шт
|
|
Патрубок подачи вторичного воздуха
|
1 шт
|
|
Система охлаждения топливопровода
|
1* шт
|
|
Штыри узла стоп-топливо треугольные
|
4 шт
|
|
Сапун (малый, большой)
|
2 шт
|
|
Паспорт ZOTA Cuba
|
1 шт
|
|
Комплект с контроллером DM320
|
1 шт
|
|
Комплект подключения
|
1 шт
|
|
Бункер топливный 360 л
|
1 шт
|
|
Поддон деревянный транспортировочный 1394х1032
|
1 шт
|
* поставляется по отдельному заказу
