Автоматический твердотопливный котел ZOTA Optima 32 кВт
Автоматический твердотопливный котел ZOTA Optima-32
Котел с автоматической подачей топлива ZOTA Optima предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией. Котел состоит из теплообменника, механизма подачи топлива, ретортной горелки с поворотной чашей, топливного бункера и пульта управления. Конструкция котла позволяет работать в закрытых системах с давлением теплоносителя до трех атмосфер.
Котел снабжен автоматикой для поддержания установленной температуры теплоносителя и воздуха в помещении, системой безопасности от перегрева котла и проникновения огня в бункер. В котле реализована система погодозависимого регулирования, имеется возможность управления с помощью встроенного программируемого термостата по температуре воздуха в помещении и возможность контролировать и управлять процессом отопления дистанционно с помощью модуля ZOTA GSM. При необходимости существует возможность работы котла в полуавтоматическом режиме с ручной загрузкой топлива и автоматической подачей воздуха на горение и контролем заданных температур и работы котла.
Основные преимущества твердотопливного котла Optima
- 01 надежность
моношнековый механизм подачи топлива c использованием защиты от заклинивания шнека (реверсивное движение)
- 02 технологичность
электродвигатель небольшой мощности (90 Вт) дает возможность легко подобрать недорогой источник бесперебойного питания
- 03эффективность
чугунный дефлектор в топочной зоне (улучшает качество горения)
- 04 удобство
cистема «СТОП-УГОЛЬ» для удобства чистки механизма подачи в случае заклинивания шнека
- 05 Практичность
поворотная ретортная горелка с развитой системой очистки
- 06 безопасность
система «антидым» предотвращает появление дыма при снижении уровня топлива в бункере
-
Основные характеристики твердотопливного котла Optima
|
Ориентировочная отапливаемая площадь, кв. м |
270-320 |
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
5,5-32 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
82 |
|
Диаметр дымохода, мм |
180 |
|
Объем водяной рубашки, л |
120 |
|
Объём зольного ящика, л |
36 |
|
Объем бункера, л |
410 |
|
Объём камеры сгорания, л |
68 |
|
Выбросы СО, не более, мг/м3 |
1000 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты, пеллеты |
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час |
53/273 |
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час |
44/210 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
935х1340х1760 |
|
Габариты двери бункера, мм |
600х372 |
|
Габариты двери топки, мм |
408х377 |
|
Масса изделия, кг |
434 |
Схема устройства и установки
Рисунок 1. Элементы котла автоматического отопительного
Рисунок 2. Котел отопительный

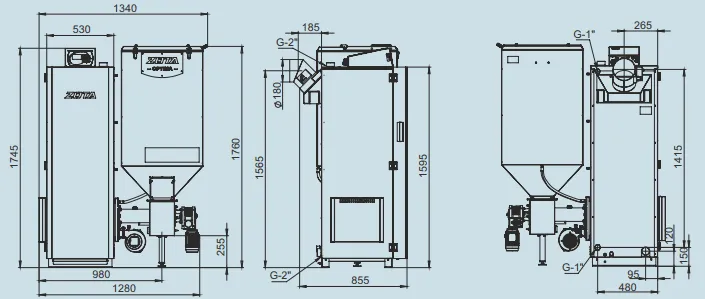

Рисунок 3. Габаритные размеры
Рисунок 4. Горелка лотковая Stahanov 16-65
Рисунок 5. Схема установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный |
1 шт |
|
Присоединительный патрубок дымохода |
1 шт |
|
Зольный ящик
|
1 шт |
|
Совок L=505 мм
|
1 шт |
|
Кочерга L=533 мм
|
1 шт |
|
Отражатель чугунный
|
1 шт |
|
Решетка шуровочная
|
1 шт |
|
Отвертка шлицевая
|
1 шт |
|
Тара деревянная
|
1 шт |
|
Горелка универсальная
|
1 шт |
|
Тара деревянная
|
1 шт |
|
Сапуны
|
2 шт |
|
Бункер
|
1 шт |
|
Шланг армированный
|
1 шт |
|
Тара деревянная
|
1 шт |
|
Болты М6х20 ГОСТ 7798-70
|
3 шт |
|
Болт М8х20 ГОСТ 7798-70
|
4 шт |
|
Гайка М8 DIN EN ISO 7040
|
4 шт |
|
Гайка М10 ГОСТ 5915-70
|
4 шт |
|
Шайба 6 ГОСТ 11371-78
|
3 шт |
|
Шайба 10 ГОСТ 11371-78
|
4 шт |
|
Шайба 6 ГОСТ 6402-70
|
3 шт |
|
Шайба 10 ГОСТ 6402-70
|
4 шт |
|
Шпилька М10 ГОСТ 22040-76
|
4 шт |
|
Шуруп 3х20 с пластиковым дюбелем
|
2 шт |
| Ножка горелки |
1 шт |
|
Датчик температуры воздуха
|
2 шт |
|
Датчик температуры воды
|
1 шт |
|
Шнур питания
|
1 шт |
|
Предохранитель 2А/250В
|
1 шт |
|
Предохранитель 8А/250В
|
1 шт |
|
Трубка подачи вторичного воздуха
|
2 шт |
|
Резиновая прокладка бункера
|
1 шт |
|
Колосниковая решетка 400х200
|
2,25* шт |
|
Система охлаждения топливопровода
|
1* шт |
|
Секция бункера
|
1* шт |
|
Модуль управления Zota GSM
|
1* шт |
|
Руководство по эксплуатации |
1 шт |
* поставляется по отдельному заказу
