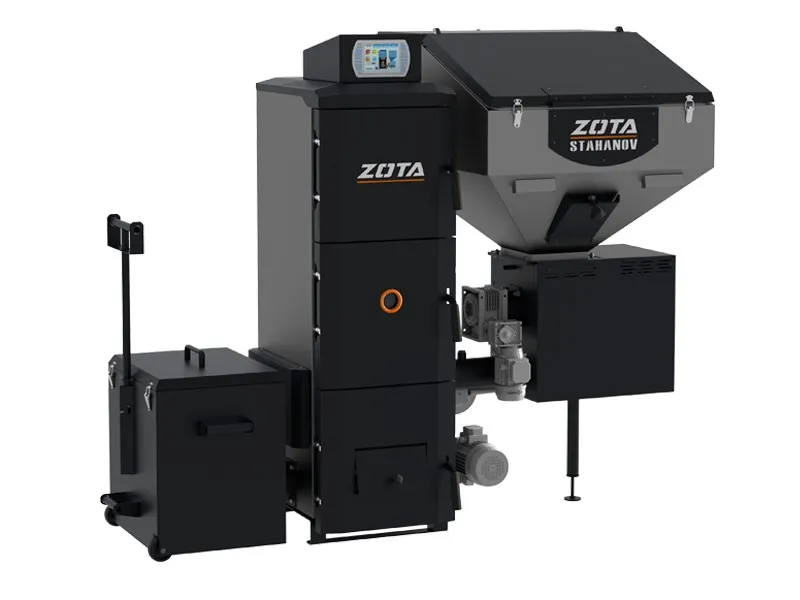

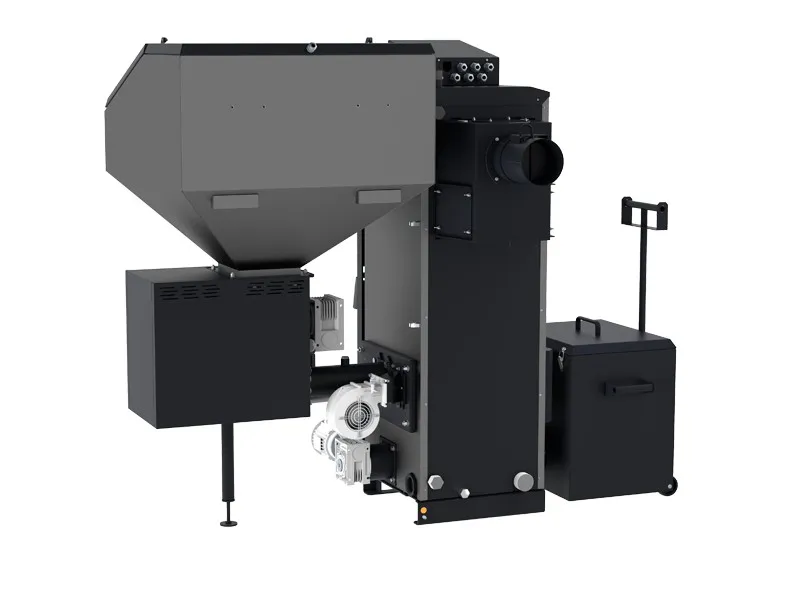

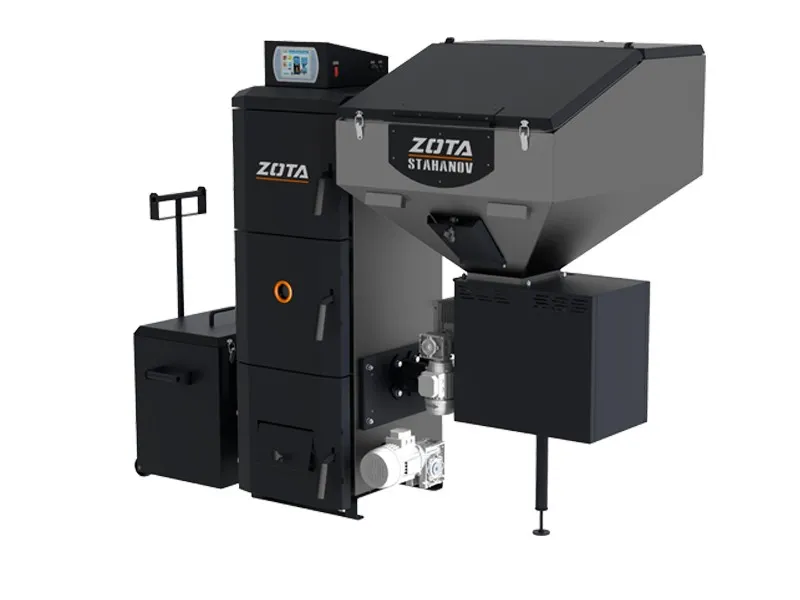

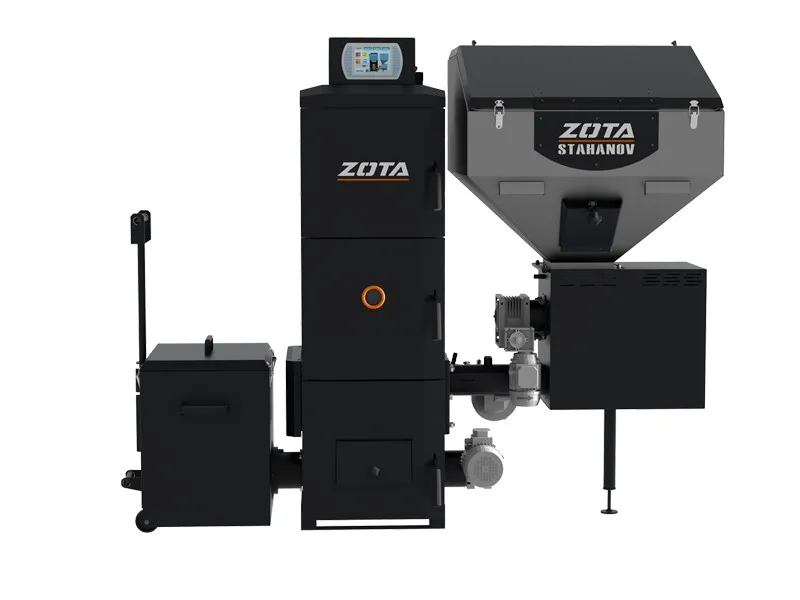

Автоматический твердотопливный котел ZOTA Stahanov-135
Котел с автоматической подачей топлива ZOTA Stahanov предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией. Котел рассчитан на работу в закрытых системах с давлением теплоносителя не более 0,3 МПа (3,0 кг/см2).
Котел снабжен автоматикой для поддержания установленной температуры теплоносителя и воздуха в помещении, системой безопасности от перегрева котла и проникновения огня в бункер. В котле реализована система погодозависимого регулирования, имеется возможность управления с помощью встроенного программируемого термостата. Котел имеет возможность контролировать и управлять процессом отопления дистанционно с помощью модуля GSM. Возможен также контроль и управление всеми режимами котла через локальную сеть и интернет
при помощи устройства с установленным приложением Zota Net.
Основные преимущества твердотопливного котла Stahanov
- 01 топливо
топливо - неспекающиеся сорта угля с фракцией до 100 мм, альтернативное топливо- пеллеты
- 02 технологичность
автоматическое поддержание уровня мощности, температуры теплоносителя и воздуха в помещении, поддержание безконденсатного режима. Ретортная горелка
- 03эффективность
система защиты от заклинивания шнеков (инверторный реверс подающего шнека)
- 04 удобство
встроенный хронотермостат, погодозависимое управление, управление приводами двух термосмесительных клапанов, лицензионный Windows CE
- 05Практичность
управление тремя насосами: центрального отопления, ГВС и рециркуляции
- 06 безопасность
пассивная пожарная безопасность, двушнековый механизм подачи топлива
-
Основные характеристики твердотопливного котла Stahanov
|
Класс котла
|
5
|
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
21-135
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
90
|
|
Диаметр дымохода, мм
|
250
|
|
Объем теплоносителя в котле, л
|
410
|
|
Объём зольного ящика, л
|
125
|
|
Объем бункера, л
|
800
|
|
Объём камеры сгорания, л
|
220
|
|
Выбросы СО, не более, мг/м3
|
500
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час
|
22/150
|
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час
|
17/115
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1840х1600х2060
|
|
Габариты двери бункера, мм
|
770х520
|
|
Габариты двери топки, мм
|
620х510
|
|
Масса изделия, кг
|
1229
|
Схема устройства и установки
Рисунок 1. Элементы котла автоматического отопительного
Рисунок 2. Котел отопительный

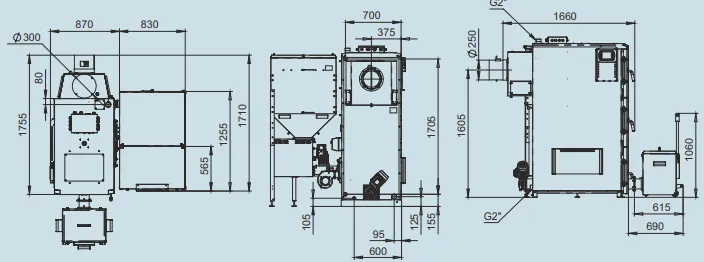

Рисунок 3. Габаритные размеры
Рисунок 4. Горелка ретортная
Рисунок 5. Схемы установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный
|
1 шт
|
Горелка ретортная
|
1 шт
|
Резиновая прокладка шибера вентилятора
|
4 шт
|
Шибер вентилятора
|
2 шт
|
Резиновая прокладка фланца переходного для вентилятора
|
2 шт
|
Фланец переходной для вентилятора
|
2 шт
|
Гайки М6 ГОСТ 5915-70
|
20 шт
|
Гайки М10 ГОСТ 5915-70
|
6 шт
|
Шайбы 6 ГОСТ 11371-78
|
20 шт
|
Шайбы 10 ГОСТ 11371-78
|
6 шт
|
|
Шайбы 6 ГОСТ 6402-70 (Пружинная)
|
20 шт
|
|
Шайбы 10 ГОСТ 6402-70 (Пружинная)
|
6 шт
|
|
Болты М6х20 ГОСТ 15589-70
|
4 шт
|
|
Трубка подачи вторичного воздуха Ø21,3 мм, L = 240 мм
|
6 шт
|
Колосниковая решетка 520х200 мм
|
5* шт
|
|
Зольный ящик
|
2 шт
|
|
Совок L=800 мм
|
1 шт
|
|
Кочерга L=1003 мм
|
1 шт
|
|
Ерш для чистки теплообменника Ø82
|
1 шт
|
|
Ручка для чистки теплообменника L=750 мм
|
1 шт
|
Пульт индикации
|
1 шт
|
|
Отбойник в сборе d=209 мм, Н=85 мм
|
1 шт
|
|
Тара деревянная корпуса котла
|
1 шт
|
Рукав армированный 15х19 L=600 мм
|
1 шт
|
|
Датчик температуры воды
|
1 шт
|
|
Датчик температуры воздуха
|
2 шт
|
|
Шнур питания
|
1 шт
|
|
Предохранитель 2А/250В
|
1 шт
|
|
Предохранитель 8А/250В
|
1 шт
|
|
Отвертка шлицевая
|
1 шт
|
|
Модуль управления ZOTA GSM
|
1* шт
|
|
Шуруп 3х20 с пластиковым дюбелем
|
4 шт
|
|
Саморезы 3,5х9,5
|
8 шт
|
|
Руководство по эксплуатации котла
|
1 шт
|
|
Механизм золоудаления
|
1* шт
|
|
Система охлаждения топливопровода
|
1* шт
|
Система автоподжига
|
1* шт
|
Вентилятор
|
2 шт
|
Заглушка рым-болта
|
1 шт
|
|
Механизм подачи
|
1 шт
|
|
Нога механизма регулировочная
|
1 шт
|
|
Сапун (малый, большой)
|
2 шт
|
|
Тара деревянная механизма подачи и горелки
|
1 шт
|
|
Болты М6х18 ГОСТ 7798-70
|
3 шт
|
|
Шайбы 6 ГОСТ 6402-70 (Пружинная)
|
3 шт
|
|
Шайбы 6 ГОСТ 11371-78
|
3 шт
|
|
Бункер 800 л
|
1 шт
|
|
Тара деревянная бункера
|
1 шт
|
|
Прокладка бункера
|
1 шт
|
Ножка бункера нижняя
|
2 шт
|
Ножка бункера верхняя
|
2 шт
|
Винт регулировочный
|
2 шт
|
Поперечный швеллер
|
1 шт
|
|
Гайки DIN EN ISO 7040 - M8 - N
|
4 шт
|
Гайки М8 ГОСТ 15526-70
|
8 шт
|
Шайбы 8 ГОСТ 6402-70 (Пружинная)
|
8 шт
|
Шайбы 8 ГОСТ 11371-78
|
16 шт
|
Болты М8х22 ГОСТ 15589-70
|
8 шт
|
Шайбы 6 ГОСТ 11371-78
|
20 шт
|
Болты М6х18 ГОСТ 15589-70
|
20 шт
|
Шайбы 6 ГОСТ 6402-70 (Пружинные)
|
4 шт
|
Гайки М6 ГОСТ 15526-70
|
4 шт
|
Клипсы-заглушки KJ-650
|
32 шт
|
* поставляется по отдельному заказу
