Автоматический твердотопливный котел ZOTA Stahanov 26 кВт
ZOTA Stahanov 26
Котёл ZOTA Stahanov 26 - твердотопливный теплогенератор с автоматизированным шнековым механизмом подачи топлива, созданный для надёжного теплоснабжения частных жилых строений и зданий коммунально-бытового назначения. Несущая конструкция выполнена из котловой стали с усиленными сварными соединениями, прошедшими гидравлическое испытание под давлением. Номинальная теплопроизводительность агрегата - 26 кВт, расчётная отапливаемая площадь - до 260 м². Установка рассчитана на эксплуатацию исключительно в замкнутых отопительных системах с принудительным насосным движением теплоносителя. Допустимое рабочее давление в гидравлическом контуре не превышает 0,3 МПа (3,0 кг/см²). При временном отключении электроснабжения агрегат переводится в полностью ручной режим работы: топливо подаётся непосредственно в топочную камеру вручную, а регулировка температуры теплоносителя и интенсивности горения осуществляется шиберной заслонкой, расположенной на дверце зольника.
Электронный управляющий блок котла в автономном режиме поддерживает заданную температуру рабочей жидкости и воздуха в обогреваемых помещениях. Система безопасности контролирует тепловой режим теплообменника и предотвращает обратное распространение открытого пламени в зону хранения топлива. В базовую прошивку контроллера интегрирован алгоритм погодозависимого регулирования - тепловая нагрузка автоматически адаптируется к колебаниям наружной температуры. Оперативное управление параметрами работы реализовано через встроенный программируемый хронотермостат. Дистанционный мониторинг и удалённое управление котлом осуществляется посредством GSM-модуля, а также через локальную сеть и интернет-канал с использованием фирменного приложения Zota Net, совместимого с мобильными устройствами и персональными компьютерами. Монтаж производится в закрытых технических помещениях с естественной вентиляцией без принудительного климатического регулирования.
Ключевые достоинства модели ZOTA Stahanov 26
- 01 Расширенная топливная совместимость
Горелочный блок котла адаптирован для сжигания неспекающихся разновидностей каменного угля с крупностью частиц до 100 мм, что обеспечивает доступ к широкому ассортименту топливных поставщиков в любом регионе. В качестве альтернативного энергоносителя котёл поддерживает работу на пеллетах из прессованного растительного сырья, что расширяет топливные возможности агрегата при сезонных перебоях с основным видом топлива или при стремлении к снижению эксплуатационных затрат.
- 02 Комплексная автоматизация управления тепловыми параметрами
Встроенный процессорный контроллер непрерывно поддерживает заданный уровень тепловой мощности, температуру теплоносителя в отопительном контуре и температуру воздуха в обслуживаемых помещениях без участия оператора. Реализованный алгоритм поддержания бесконденсатного режима удерживает температуру обратного потока теплоносителя выше критической отметки, что существенно замедляет коррозионный износ внутренних поверхностей теплообменника и предотвращает накопление смолистых отложений в дымовом тракте.
- 03 Инверторный реверс шнека при аварийной блокировке
При фиксации нештатного роста нагрузки на транспортировочный механизм контроллер мгновенно запускает инверторный реверс подающего шнека: вал транспортёра кратковременно меняет направление вращения, устраняя причину заклинивания без остановки работы котла и без вмешательства обслуживающего персонала. Данная технология защищает привод от механических разрушений, значительно продлевает межремонтный ресурс шнекового оборудования и исключает аварийные простои в отопительный период.
- 04 Многофункциональная система управления на базе лицензионной ОС
Агрегат комплектуется встроенным хронотермостатом с возможностью суточного и недельного программирования температурных сценариев. Погодозависимое управление обеспечивает автоматическую корректировку теплопроизводительности в соответствии с актуальными климатическими данными. Контроллер поддерживает независимое управление исполнительными приводами двух термосмесительных клапанов для дифференцированного регулирования температуры в нескольких зонах отопительной системы. Программная платформа функционирует на базе лицензионной операционной системы Windows CE, обеспечивающей стабильную и безотказную работу управляющего программного обеспечения на протяжении всего срока службы оборудования.
- 05 Управление полным комплектом насосного оборудования
Встроенный контроллер обеспечивает скоординированное независимое управление тремя циркуляционными насосами: контура центрального отопления, системы горячего водоснабжения и рециркуляционного контура ГВС. Одновременная работа с тремя насосными агрегатами позволяет точно балансировать гидравлические параметры в разветвлённых системах теплоснабжения, стабилизировать давление во всех ветвях системы и оперативно перераспределять тепловую нагрузку между контурами при изменении потребностей объекта.
- 06 Двухшнековая подача с пассивной противопожарной защитой
Топливоподающий тракт построен по двухшнековой схеме: первый транспортёр извлекает топливо из накопительного бункера, второй перемещает его непосредственно в зону горения. Физическое разделение шнеков по длине тракта формирует конструктивный противопожарный разрыв, надёжно блокирующий обратное распространение открытого огня в направлении топливного резервуара. Пассивная система противопожарной безопасности полностью автономна, не требует внешнего питания и активируется без задержки при любом нештатном развитии горения в топочном пространстве.
Основные характеристики твердотопливного котла Stahanov
|
Класс котла |
5 |
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
4-26 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
90 |
|
Диаметр дымохода, мм |
150 |
|
Объем теплоносителя в котле, л |
92 |
|
Объём зольного ящика, л |
30 |
|
Объем бункера, л |
400 |
|
Объём камеры сгорания, л |
54 |
|
Выбросы СО, не более, мг/м3 |
500 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час |
60/400 |
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час |
45/300 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
1160х1420х1680 |
|
Габариты двери бункера, мм |
770х520 |
|
Габариты двери топки, мм |
350х310 |
|
Масса изделия, кг |
444 |
Схема устройства и установки

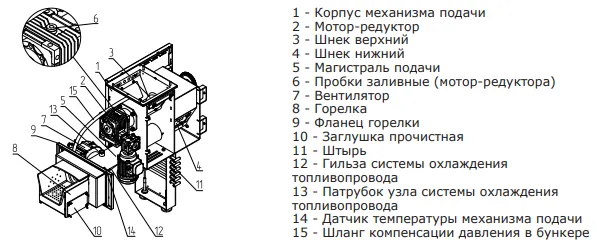

Рисунок 1. Элементы котла автоматического отопительного
Рисунок 2. Котел отопительный

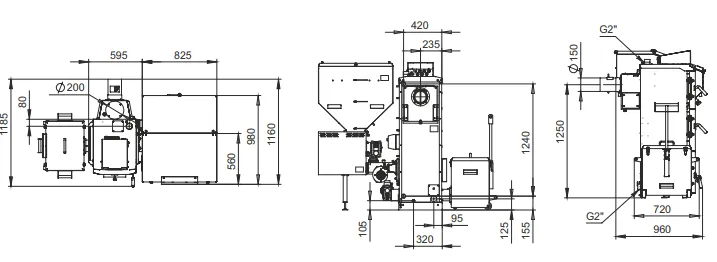

Рисунок 3. Габаритные размеры
Рисунок 4. Горелка лотковая Stahanov 16-65
Рисунок 5. Схемы установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный |
1 шт |
|
Шайбы 10 ГОСТ 11371-78 |
4 шт |
|
Шайбы 10 ГОСТ 6402-70 (Пружинная)
|
4 шт |
|
Патрубок дымохода Ø150 мм
|
1* шт |
|
Колосниковая решетка 350x200 мм
|
2* шт |
|
Зольный ящик
|
1 шт |
|
Совок L=500 мм
|
1 шт |
|
Кочерга L=533 мм
|
1 шт |
|
Ерш для чистки теплообменника Ø82
|
1 шт |
|
Ручка для чистки теплообменника L=500 мм
|
1 шт |
|
Отбойник в сборе d=209 мм, Н=85 мм
|
1 шт |
|
Тара деревянная корпуса котла
|
1 шт |
|
Датчик температуры воды
|
1 шт |
|
Датчик температуры воздуха
|
2 шт |
|
Шнур питания
|
1 шт |
|
Предохранитель 2А/250В
|
1 шт |
|
Предохранитель 8А/250В
|
1 шт |
|
Отвертка шлицевая
|
1 шт |
|
Решетка шуровочная
|
1 шт |
|
Модуль управления ZOTA GSM
|
1* шт |
|
Шуруп 3х20 с пластиковым дюбелем
|
4 шт |
|
Саморезы 3,5х9,5
|
4 шт |
|
Руководство по эксплуатации котла
|
1 шт |
|
Механизм золоудаления
|
1* шт |
|
Система охлаждения топливопровода
|
1* шт |
|
Механизм подачи
|
1 шт |
|
Горелка лотковая
|
1 шт |
|
Нога механизма регулировочная
|
1 шт |
|
Сапун (малый, большой)
|
2 шт |
|
Тара деревянная механизма подачи и горелки
|
1 шт |
|
Болты М6х18 ГОСТ 7798-70
|
3 шт |
|
Шайбы 6 ГОСТ 6402-70 (Пружинная)
|
3 шт |
|
Шайбы 6 ГОСТ 11371-78
|
3 шт |
|
Бункер 400 л
|
1 шт |
|
Тара деревянная бункера
|
1 шт |
|
Прокладка бункера
|
1 шт |
|
Гайки DIN EN ISO 7040 - M8 - N
|
4 шт |
* поставляется по отдельному заказу
