Автоматический твердотопливный котел ZOTA Stahanov 35 кВт
ZOTA Stahanov 35
Котёл ZOTA Stahanov 35 - мощный твердотопливный теплогенератор с полностью автоматизированной системой подачи топлива, предназначенный для организации централизованного теплоснабжения индивидуальных жилых домов и объектов коммунально-бытового сектора повышенной площади. Корпус агрегата изготовлен из толстолистовой котловой стали с применением многопроходной сварки несущих швов и последующим гидравлическим испытанием на герметичность. Номинальная тепловая мощность установки составляет 35 кВт, расчётная площадь эффективного обогрева - до 350 м². Оборудование функционирует исключительно в герметичных водяных системах отопления с принудительной насосной циркуляцией теплоносителя. Предельно допустимое рабочее давление в контуре - 0,3 МПа (3,0 кг/см²). При кратковременных перебоях с электроснабжением предусмотрен полностью ручной режим эксплуатации: топливо загружается непосредственно в топочную камеру, а интенсивность горения и температура теплоносителя регулируются шиберной заслонкой на дверце зольника.
Микропроцессорный управляющий блок котла в полностью автономном режиме поддерживает заданную температуру рабочей жидкости в системе и воздуха в обогреваемых помещениях. Многоуровневая система безопасности контролирует тепловое состояние теплообменника и надёжно блокирует обратное распространение пламени в направлении топливного бункера. В базовое программное обеспечение контроллера встроен алгоритм погодозависимого регулирования, автоматически адаптирующий тепловую нагрузку к текущим климатическим условиям. Управление всеми рабочими параметрами осуществляется через встроенный программируемый хронотермостат с расширенными функциями сценарного планирования. Дистанционный мониторинг и удалённое управление режимами работы реализованы посредством GSM-модуля, а также через локальную сеть и интернет-соединение с применением фирменного приложения Zota Net, совместимого с мобильными гаджетами и стационарными компьютерами. Монтаж котла выполняется в закрытых технических помещениях с организованной естественной вентиляцией.
Ключевые достоинства модели ZOTA Stahanov 35
- 01 Многотопливная совместимость горелочного блока
Горелочное устройство котла оптимизировано для сжигания неспекающихся разновидностей каменного угля с крупностью кусков до 100 мм, что обеспечивает доступ к широкому кругу поставщиков твёрдого топлива на региональном рынке. В качестве полноценного альтернативного энергоносителя поддерживается использование древесных пеллет, что расширяет эксплуатационную гибкость агрегата в периоды дефицита основного топлива или при необходимости оптимизации топливных расходов.
- 02 Интеллектуальное управление тепловыми параметрами системы
Встроенный процессорный контроллер в непрерывном режиме поддерживает заданный уровень теплопроизводительности, температуру теплоносителя в гидравлическом контуре и температуру воздуха в отапливаемых зонах без участия оператора. Функция поддержания бесконденсатного режима удерживает температуру обратной магистрали выше точки росы, что существенно замедляет коррозионную деградацию металлических поверхностей теплообменника и предупреждает смолистые отложения в газовом тракте котла.
- 03 Система инверторного реверса при заклинивании транспортёра
При выявлении аномального возрастания сопротивления в топливоподающем канале контроллер немедленно инициирует инверторный реверс подающего шнека: направление вращения вала кратковременно меняется на противоположное, что устраняет причину блокировки без прерывания рабочего цикла котла и без привлечения обслуживающего персонала. Эта технология эффективно защищает приводной механизм от механических повреждений, существенно продлевает межремонтный ресурс транспортной системы и исключает незапланированные остановки в разгар отопительного сезона.
- 04 Продвинутая система программного управления на лицензионной ОС
Котёл оснащён встроенным хронотермостатом с функцией детального суточного и недельного программирования температурных режимов для разных дней и временных интервалов. Погодозависимое управление корректирует теплопроизводительность агрегата с учётом актуальных показаний наружных датчиков температуры. Контроллер осуществляет независимое управление исполнительными приводами двух термосмесительных клапанов, обеспечивая дифференцированный температурный режим в различных зонах разветвлённой системы отопления. Управляющая платформа функционирует на лицензионной операционной системе Windows CE, гарантирующей долгосрочную стабильность и надёжность программного обеспечения.
- 05 Централизованное управление тремя насосными агрегатами
Встроенный контроллер обеспечивает скоординированное и независимое управление тремя циркуляционными насосами в единой системе: контура центрального отопления, системы горячего водоснабжения и рециркуляционного контура ГВС. Синхронизированная работа всей насосной группы позволяет точно балансировать гидравлические параметры в многоконтурных разветвлённых системах теплоснабжения, поддерживать стабильное давление в каждой ветви и оперативно перераспределять тепловые потоки при изменении нагрузки на отдельных участках системы.
- 06 Двухшнековая подача с интегрированной противопожарной защитой
Конструкция топливоподающего тракта реализована по двухшнековой архитектуре: первый транспортёр обеспечивает забор топлива из накопительного бункера, второй - его финальное перемещение непосредственно в зону активного горения. Пространственное разделение шнековых механизмов по длине тракта образует конструктивный противопожарный разрыв, надёжно блокирующий обратное продвижение открытого пламени к топливному резервуару. Пассивная система пожарной защиты функционирует автономно без внешнего питания и мгновенно срабатывает при любом нештатном развитии ситуации в топочном пространстве агрегата.
Основные характеристики твердотопливного котла Stahanov
|
Класс котла |
5 |
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
6-35 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
90 |
|
Диаметр дымохода, мм |
180 |
|
Объем теплоносителя в котле, л |
136 |
|
Объём зольного ящика, л |
58 |
|
Объем бункера, л |
520 |
|
Объём камеры сгорания, л |
87 |
|
Выбросы СО, не более, мг/м3 |
500 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Приблизительное время работы аппарата от одной полной загрузки углем при минимальной / максимальной мощности, час |
50/350 |
|
Приблизительное время работы аппарата от одной полной загрузки древесными пеллетами при минимальной / максимальной мощности, час |
45/265 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
1340х1470х1830 |
|
Габариты двери бункера, мм |
770х520 |
|
Габариты двери топки, мм |
400х360 |
|
Масса изделия, кг |
546 |
Схема устройства и установки
Рисунок 1. Элементы котла автоматического отопительного
Рисунок 2. Котел отопительный

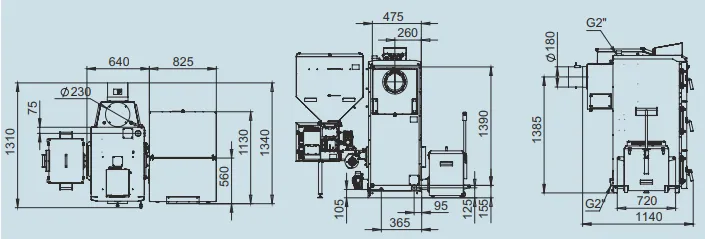

Рисунок 3. Габаритные размеры
Рисунок 4. Горелка лотковая Stahanov 16-65
Рисунок 5. Схемы установки котла
Рисунок 6. Варианты установки дымовой трубы
Рисунок 7. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем, контуром ГВС и теплого пола
Рисунок 9. Расположение органов управления и индикации на передней панели пульта управления
Комплект поставки:
|
Котел водогрейный |
1 шт |
|
Шайбы 10 ГОСТ 11371-78 |
4 шт |
|
Шайбы 10 ГОСТ 6402-70 (Пружинная)
|
4 шт |
|
Патрубок дымохода Ø180 мм
|
1* шт |
|
Колосниковая решетка 400х200 мм
|
2* шт |
|
Колосниковая решетка 400х200 мм |
1* шт |
|
Зольный ящик
|
1 шт |
|
Совок L=655 мм
|
1 шт |
|
Кочерга L=680 мм
|
1 шт |
|
Ерш для чистки теплообменника Ø82
|
1 шт |
|
Ручка для чистки теплообменника L=750 мм
|
1 шт |
|
Отбойник в сборе d=209 мм, Н=85 мм
|
1 шт |
|
Тара деревянная корпуса котла
|
1 шт |
|
Датчик температуры воды
|
1 шт |
|
Датчик температуры воздуха
|
2 шт |
|
Шнур питания
|
1 шт |
|
Предохранитель 2А/250В
|
1 шт |
|
Предохранитель 8А/250В
|
1 шт |
|
Отвертка шлицевая
|
1 шт |
|
Решетка шуровочная
|
1 шт |
|
Модуль управления ZOTA GSM
|
1* шт |
|
Шуруп 3х20 с пластиковым дюбелем
|
4 шт |
|
Саморезы 3,5х9,5
|
4 шт |
|
Руководство по эксплуатации котла
|
1 шт |
|
Механизм золоудаления
|
1* шт |
|
Система охлаждения топливопровода
|
1* шт |
|
Механизм подачи
|
1 шт |
|
Горелка лотковая
|
1 шт |
|
Нога механизма регулировочная
|
1 шт |
|
Сапун (малый, большой)
|
2 шт |
|
Тара деревянная механизма подачи и горелки
|
1 шт |
|
Болты М6х18 ГОСТ 7798-70
|
3 шт |
|
Шайбы 6 ГОСТ 6402-70 (Пружинная)
|
3 шт |
|
Шайбы 6 ГОСТ 11371-78
|
3 шт |
|
Бункер 520 л
|
1 шт |
|
Тара деревянная бункера
|
1 шт |
|
Прокладка бункера
|
1 шт |
|
Гайки DIN EN ISO 7040 - M8 - N
|
4 шт |
* поставляется по отдельному заказу
