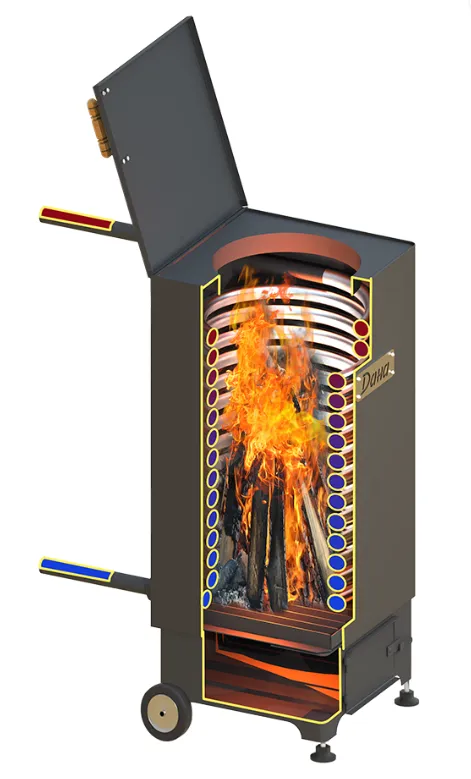

Водонагреватель ДАНА – проточный твердотопливный нагреватель, предназначенный для нагрева воды в бассейне. Нагреватель имеет вертикально организованную топку с водоохлаждаемым контуром, изготовленным из гофрированной нержавеющей стальной трубы.
Нагреватель работает только в режиме подогрева уже наполненного бассейна, при непрерывном принудительном течении воды через контур. Водоток обеспечивается отдельным насосом.
Топливо загружается в топку сверху через люк, который закрывается крышкой.
Подача воздуха в топку происходит снизу через колосник. Дымовые газы отводятся через дымоход, состоящий из гнутого фланца, одной прямой трубы с шибером, двух прямых труб, зонтика.
Продукты сгорания скапливаются в зольном отсеке.
Холодная (остывшая) вода подаётся в нагреватель через нижний патрубок, а горячая отводится через верхний патрубок.
|
Тепловая мощность, кВт
|
10 |
|
Топливо
|
дрова длиной 30-50 см; древесные брикеты |
|
Диаметр патрубков (под шланг), мм
|
Ø32 |
|
Рабочее давление водяного контура, не более
|
1 атм (0,1 мПа) |
|
Максимальный расход воды, л/мин
|
20 |
|
Минимальный расход воды, л/мин
|
10 |
|
Температура воды на выходе из нагревателя
|
max 40 ˚С |
|
Габариты (Д×Ш×В), мм
|
640×385×2600 |
|
Масса нетто / брутто, кг
|
51 / 52 |

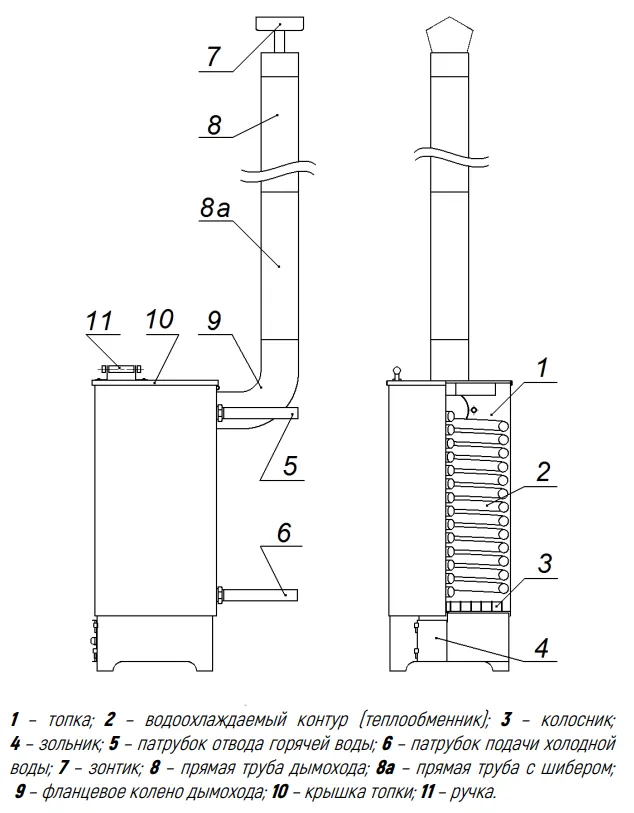

Рисунок 1. Устройство

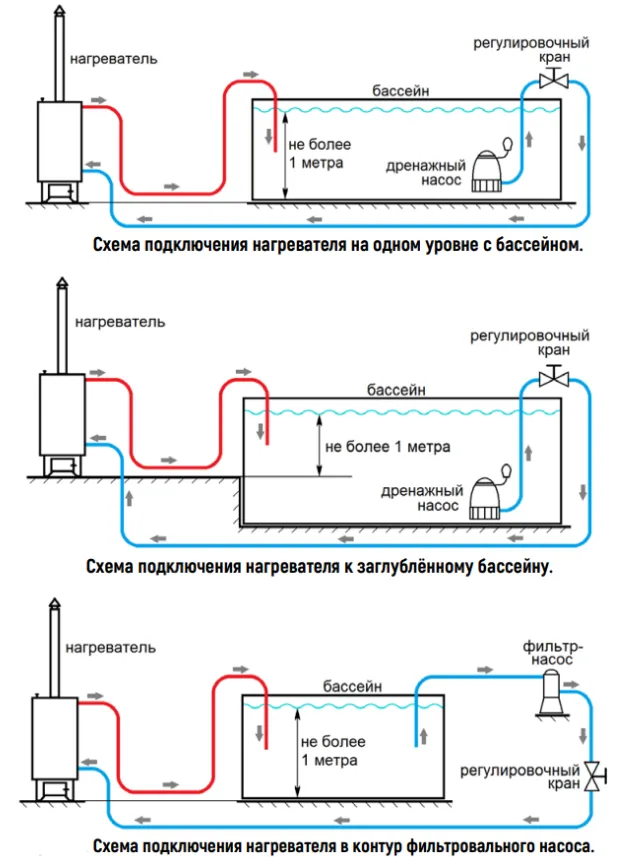

Рисунок 2. Схемы подключения нагревателя
|
Корпус нагревателя |
1 шт |
|
Ручка крышки (комплект) |
1 шт |
|
Колосник |
1 шт |
|
Гнутый фланец дымохода |
1 шт |
|
Прямая труба дымохода |
2 шт |
|
Прямая труба с шибером |
1 шт |
|
Зонтик |
1 шт |
|
Дверца зольника |
1 шт |
|
Патрубок с резьбой |
2 шт |
|
Гайка М8 |
2 шт |
|
Шайба С8 |
2 шт |
|
Совок |
1 шт |
|
Кочерга |
2 шт |
|
Паспорт печи |
1 шт |
