Внешний вид печи для бани с чугунной топкой Былина-сетка 24 Ч Панорама выдержан в древнерусском стиле. В оформлении использованы угловые набойки с массивными заклепками, добротные широкие ленты металла окаймляют вместительную каменку, в орнаменте конвектора узнаются элементы художественной ковки и даже очертания звеньев кольчуги.
Былина-сетка 24 Ч Панорама - честная печь! Толщина корпуса цельнолитой чугунной топки составляет настоящие 10 мм! Чугунные топки для «Былины» произведены из серого чугуна по ГОСТ 1412-85. Конвектор-сетка изготавливается из тонкостенной качественной конструкционной стали. Классическая внешняя каменка с легкостью вмещает до 150 кг камней. А глубокая топка позволяет использовать дрова длиной до 490 мм.
Еще одной отличительной особенностью печи, без сомнений, стала максимально возможная площадь теплообмена за счет большого количества ребер чугунной топки.
В результате имеем максимально жесткую и действительно прочную печь. Дверь топливного канала выпускается со светопрозрачным экраном с жаростойким стеклом «SCHOTT ROBAX». На печь можно установить любые стандартные элементы дымохода.
Глубокая топка - вмещает много дров.
Уникальная форма цельнолитой топки - максимально жёсткая конструкция.
Режим русской бани. Настоящий русский пар - прогрев камней до 400°С.
На традиционной открытой каменке удобно запаривать веник. Центральное размещение дымохода облегчает и упрощает его монтаж
Колосник из литейного чугуна обеспечивает устойчивое горение по всей длине топки.
|
Масса закладываемых камней во внешнюю каменку, кг |
150 |
|
Максимальная длина полена, мм |
490 |
|
Рекомендуемый режим бани |
Русская |
|
Срок гарантии, лет |
5 |
|
Габаритные размеры(ГхШхВ), мм |
740х600х705 |
|
Объем парильного помещения (min), куб.м. |
16 |
|
Объем парильного помещения (max), куб.м. |
24 |
|
Диаметр дымохода, мм |
115 |
|
Материал |
Чугун, конструкционная сталь |
|
Толщина стали, мм |
10 |
|
Вид топлива |
Дрова, древесные брикеты |
|
Масса изделия (без учета двери с обрамлением), кг |
131 |
Рисунок 1. Устройство

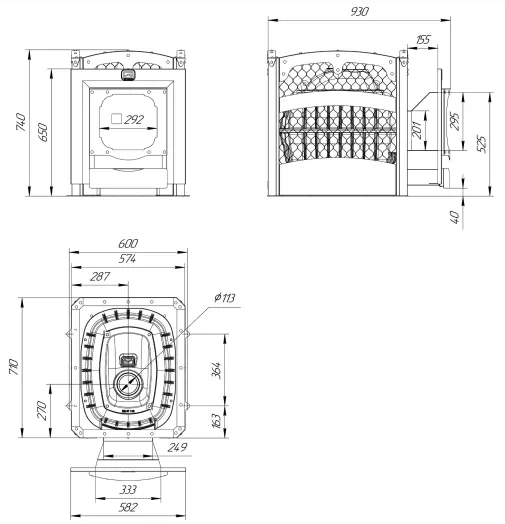

Рисунок 2. Габаритные размеры
Рисунок 3. Схема установки ниже уровня чистового пола
Рисунок 4. Схема установки печи с кирпичной кладкой
Рисунок 5. Схема установки печи с защитными экранами
Рисунок 6. Схема воздухообмена в парилке
|
Печь |
1 шт |
|
Конвектор-сетка |
1 шт |
|
Отбойник |
1 шт |
|
Колосник 100х300 |
1 шт |
|
Корпус ящика зольника |
1 шт |
|
Ручка ящика зольника с комплектом крепежа |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка |
1 шт |
