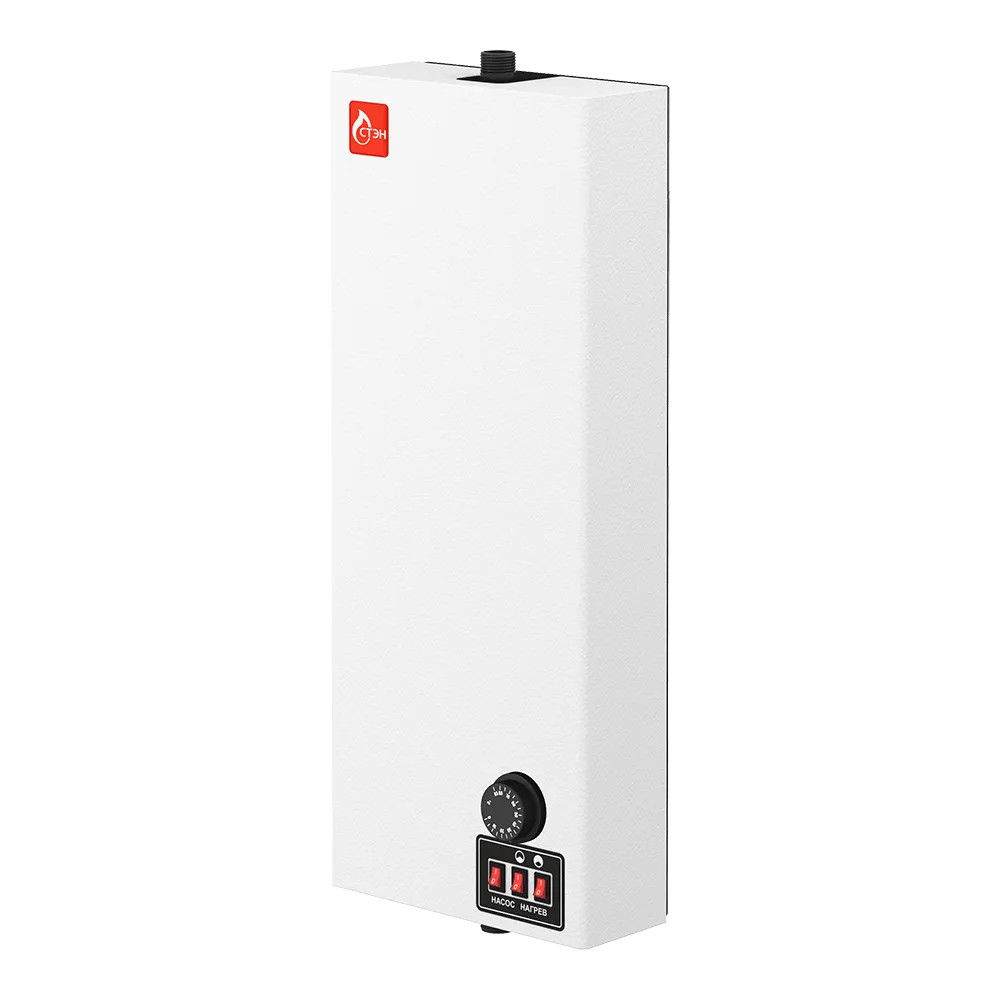

Электрический котел СТЭН ЭВПМ 10,5 кВт
<
Электрокотлы СТЭН ЭВПМ-3,-6,-7.5,-9,-12 предназначены для отопления помещений площадью до 120 м². Котлы оснащены механическим терморегулятором . В изделиях установлены ТЭНБ с ТЭН-ами из углеродистой стали
В котлах применен силовой блок на «тихих» силовых реле и двухступенчатая независимая регулировка мощности, предусмотрена возможность подключения насоса. Рабочее давление 3 атм. Баки котлов теплоизолированы.
Основные преимущества отопительного Электрокотла СТЭН
- 01 Электрокотлы СТЭН ЭВПМ
предназначены для отопления помещений площадью до 110 м2.
- 02 Терморегулятор
Котлы оснащены механическим терморегулятором.
- 03 ТЭНы на тихих реле
В изделиях установлены ТЭНБ с ТЭНами из углеродистой стали, применён силовой блок на «тихих» силовых реле и двухступенчатая независимая регулировка мощности
- 04 Управление насосом
Предусмотрена возможность подключения насоса
- 05 Давление
Рабочее давление 3 атм.
- 06 Термоизоляция и электрозащищеность
Баки котлов теплоизолированы
- 07 Заводская гарантия
Гарантия на котёл 1 год.
Характеристики отопительного Электрокотла СТЭН
|
Отапливаемая площадь, м2 при высоте потолка до 3м.
|
110
|
|
Номинальное напряжение, В, ±10%
|
220, 380
|
|
Число фаз
|
1, 3
|
|
Число ступеней мощности
|
2
|
|
Номинальная потребляемая мощность первой ступени, кВт, +5% -10%
|
3,5
|
|
Номинальная потребляемая мощность второй ступени, кВт, +5% -10%
|
7
|
|
Номинальная потребляемая мощность, кВт, +5% -10%
|
10,5
|
|
Давление теплоносителя в электрокотле, мПа, не более
|
0,3
|
|
Присоединительная резьба патрубков системы отопления, дюйм
|
G1"
|
|
Номинальная ёмкость, л, не более
|
3,7
|
|
Габаритные размеры, мм, не более (Г × Ш × В)
|
125*255*660
|
|
Масса электрокотла, кг, не более
|
11
|
|
Минимальные значения медных кабелей для подключения к 3х фазной электросети 380В.
|
5х4
|
|
Минимальные значения медных кабелей для подключения к электросети 220В.
|
-
|
|
Автоматический выключатель при подключении к 3х фазной электросети 380В, А
|
3х16
|
|
Размер резьбы фланца ТЭНБ по ГОСТ 6357-81
|
G 1 ½”
|
|
Материал оболочки ТЭНов
|
Углеродистая сталь
|
|
Тип блока нагревателя
|
ТЭНБ-9-G 1½”-Ч
|
Схемы управления и устройство
Рисунок 1. Устройство котла.
Рисунок 2. Трубчатый электронагреватель блочный (ТЭНБ)
Рисунок 3. Схема подключения
Комплект поставки:
|
|
1 шт.
|
|
|
1 шт.
|
- Руководство по эксплуатации котла
|
1 шт.
|
