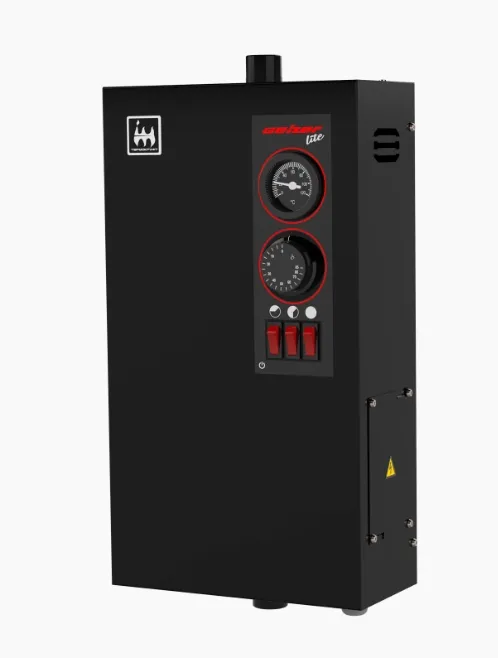

Котел отопительный электрический Geizer Lite 3 кВт
Электрические отопительные котлы GEIZER Lite обеспечивают нагрев воздуха в помещениях площадью от 10 до 90 кв.м. и являются основным или резервным источником теплоснабжения в жилых и административных помещениях оборудованных системами водяного отопления с принудительной циркуляцией.
Внутренний корпус электрокотла представляет собой стальной резервуар, обернутый теплоизоляционным материалом, с подающим и обратным патрубками, предназначенными для присоединения котла к системе отопления. Сверху к резервуару приварена муфта, куда на резьбе вкручен блок трубчатых стальных электронагревателей (ТЭНы).
В верхней части электрокотла смонтирован блок управления. В нем установлены клавишные выключатели, твердотельные силовые реле, капиллярный термометр и терморегулятор, управляющий работой котла. Отсек монтажной колодки расположен с правой стороны котла. В данном отсеке производится подключение питающей сети котла.
Котел можно подключить как к однофазной, так и трехфазной сети. Возможность использовать электрокотел в системе «теплый пол» Возможность подключения комнатного термостата. Максимальное рабочее давление 3 бара.
Основные преимущества котла Geizer Lite
- 01 Нагрев воздуха
В помещениях площадью от 10 до 90 кв.м
- 02 Заводская гарантия
На изделие 1 год.
- 03 Регулирование мощности нагрева
Мощность блока ТЭНов можно разделять на 3 ступени равной мощности.
- 04 Количество и мощность ТЭНов
Варьируется в зависимости от мощности самого котла. Встроенные ТЭНовые блоки диаметром 1,5 дюйма, изготовлены из углеродистой стали.
- 05 Удобство
Возможность использовать электрокотел в системе «теплый пол». Возможность подключения комнатного термостата.
- 06 Безопасность
В верхней части электрокотла смонтирован блок управления. В нем установлены клавишные выключатели, твердотельные силовые реле, капиллярный термометр и терморегулятор, управляющий работой котла.
Характеристики котла Geizer Lite
|
Габаритные размеры, мм(ГхШхВ)
|
145х255х460
|
|
Максимальная температура воды на выходе,°С
|
85
|
|
Номинальная мощность, кВт
|
3
|
|
Площадь отапливаемых помещений, м2
|
10-30
|
|
Масса электрокотла, кг
|
9
|
|
Подключения отопительного контура
|
G1
|
|
Макс. рабочее давление воды в котле, бар
|
3
|
|
Напряжение питания ТЭНов, В
|
220/380
|
|
Сечение подводящего кабеля (медь), мм2, 380 В
|
3х1,5
|
|
Сечение подводящего кабеля (медь), мм2, 220 В
|
2,5
|
|
Номинальный ток внешнего автоматического выключателя, А 380 В
|
10
|
|
Номинальный ток внешнего автоматического выключателя, А 220 В
|
16
|
|
Фланцы подключения блока ТЭН
|
G 1 1/2"
|
|
Тип блока нагревателя
|
ТЭНБ-3- G1 ½”
|
|
Материал ТЭНов
|
Углеродистая сталь
|
Устройство котла для отопления Geizer Lite

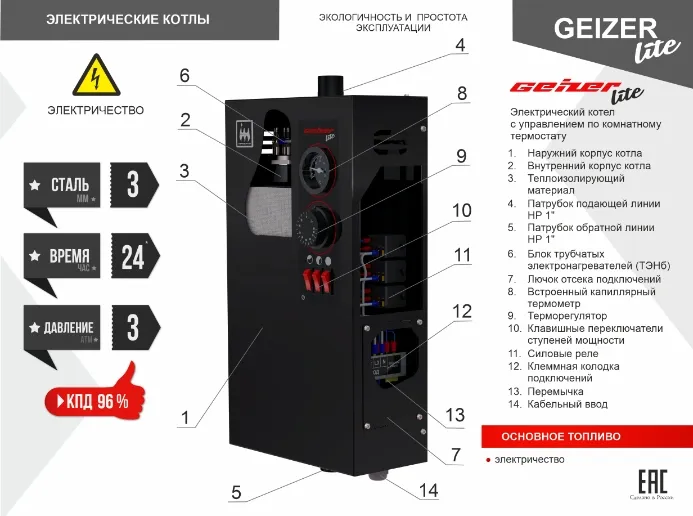

Рисунок 1. Устройство котла.

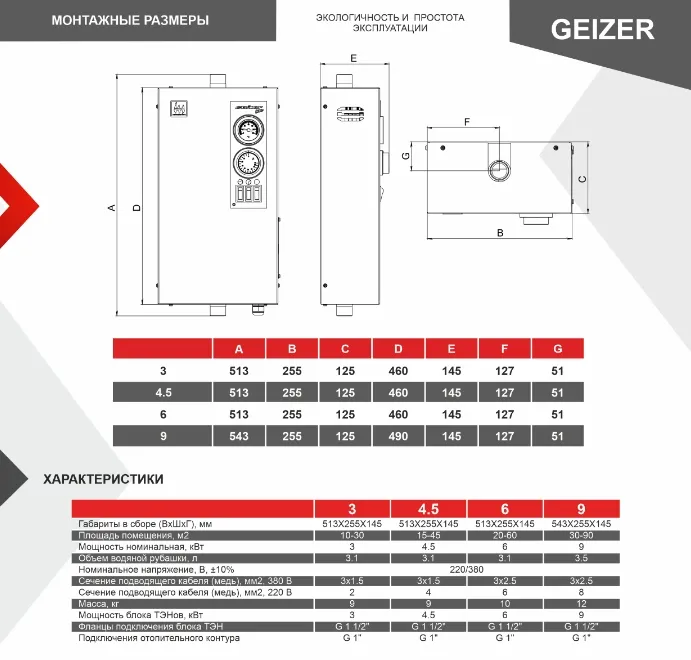

Рисунок 2. Габаритные размеры.

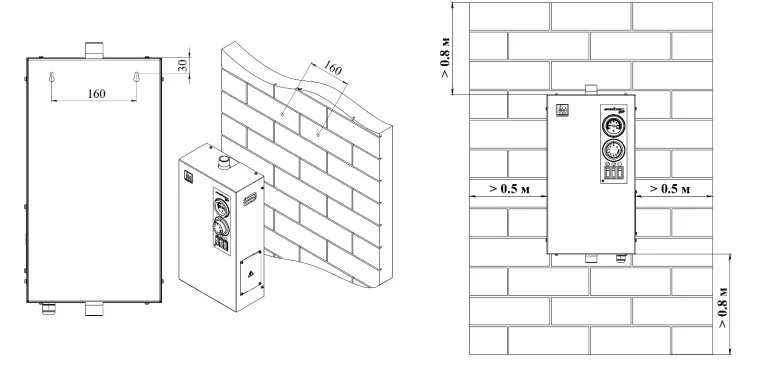

Рисунок 3. Схема установки.
Схема подключения

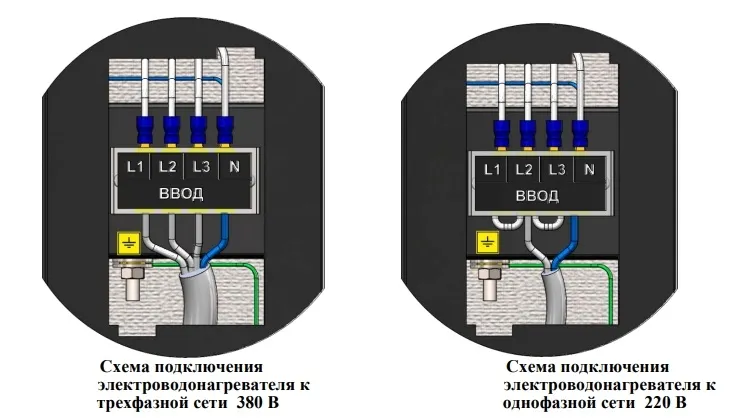

Рисунок 4. Схема подключения котла
Комплект поставки
|
Электрокотел в сборе
|
1 шт
|
|
Упаковка
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
