Электрический отопительный котел ZOTA Smart SE 36 кВт
Котел электрический отопительный ZOTA «Smart SE» предназначен для обогрева жилых и производственных помещений, а также нагрева воды для технических целей. Котел должен быть подключен к автономной системе отопления и наполнен теплоносителем. Котел может работать без надзора в помещениях, с температурой окружающей среды не ниже +1°С и не выше +35°С и влажностью не более 80% при +25°С.
К котлу возможно подключение дополнительного насоса и трехходового клапана,
которые могут использоваться для установки в контур горячего водоснабжения, теплого пола или дополнительного контура отопления. Котел необходимо использовать в системах с принудительной циркуляцией нагреваемого теплоносителя, что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.
Основные преимущества Электрического котла Smart SE
- 01 экономичность
интеллектуальная система управления мощностью сокращает расходы на отопление, теплоизоляция корпуса котла
- 02 технологичность
возможно использование незамерзающих теплоносителей. Встроенный хронотермостат (дает возможность работать с многотарифными счетчиками электроэнергии) изменяет мощность котла в зависимости от заданного временного отрезка
- 03эффективность
3 ступени мощности (ротация ступеней - выравнивание ресурса ТЭНов), расширенный диапазон питающих напряжений, защита блока управления от повышенного напряжения
- 04 удобство
управление тремя насосами, управление приводом трехходового смесительного клапана, каскадное подключение котлов, обновление программного обеспечения, графический дисплей;
- 05Практичность
защита от перегрева и защита от отсутствия теплоносителя
- 06 безопасность
плавная регулировка температуры теплоносителя от +30 до +90°С с возможностью использовать котлы в системе «теплый пол» без дополнительной регулирующей арматуры
6 уровней защиты: независимый автоматический расцепитель, датчик уровня теплоносителя, датчик температуры теплоносителя, датчик перегрева, термопредохранители (на силовых реле), автомат защиты сети
- 07функциональность
самодиагностика неисправностей, управление по температуре теплоносителя и температуре воздуха, погодозависимое регулирование;
Основные характеристики Электрического котла Smart SE
|
Ориентировочная отапливаемая площадь, м2
|
360
|
|
Максимальная полезная тепловая мощность, кВт
|
36
|
|
Значение потребляемой мощности по ступеням, кВт
|
12-24-36
|
|
Макс. производительность (КПД), %
|
99
|
|
Объем теплоносителя в котле, л
|
12
|
|
Давление теплоносителя в системе отопления, бар
|
0,8-6
|
|
Номинальное напряжение питания, В
|
380 ±10%
|
|
Диапазон регулировки температуры теплоносителя, °С
|
30-85
|
|
Диапазон регулировки температуры воздуха в помещении, °С
|
5-35
|
|
Габаритные размеры, мм
|
725х345х270
|
|
Срок гарантии, мес
|
12
|
|
Размеры присоединения
|
1 1/4"
|
|
Масса Нетто / Брутто, кг
|
24/26
|
Схема устройства и установки

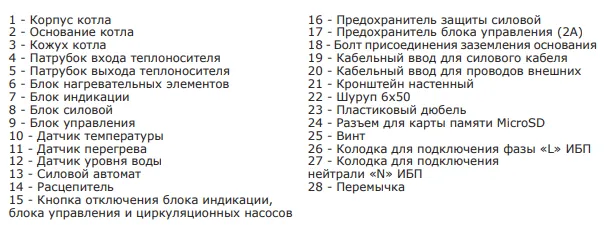

Рисунок 1. Устройство

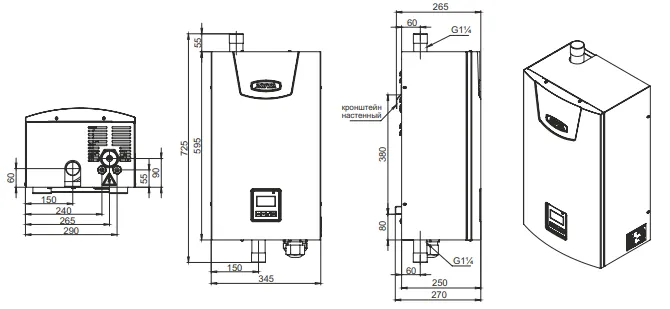

Рисунок 2. Габаритные размеры

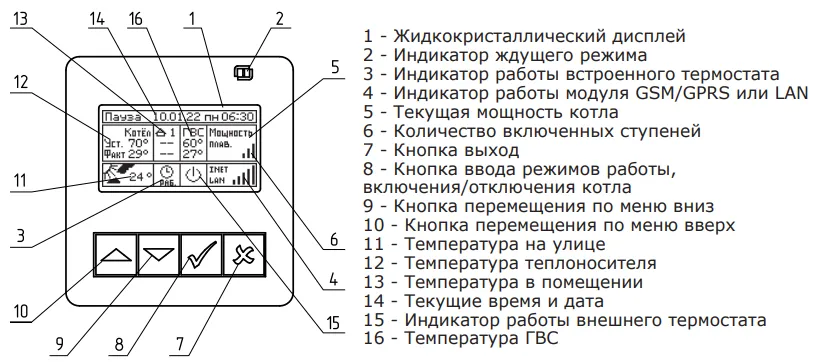

Рисунок 3. Расположение органов управления и индикации на передней панели

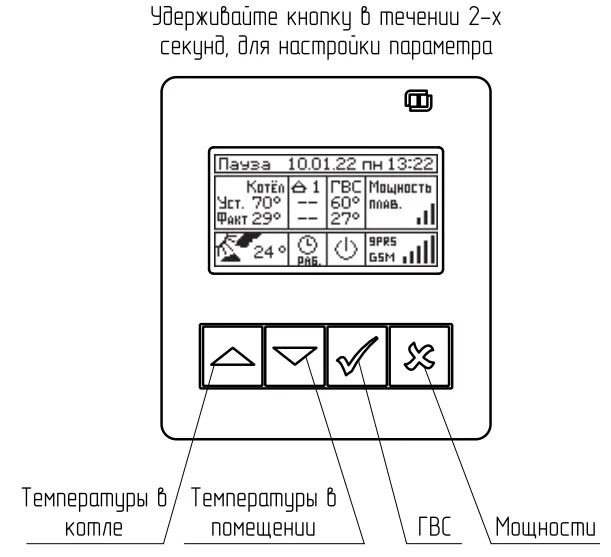

Рисунок 4. Управление котлом с помощью горячих клавиш

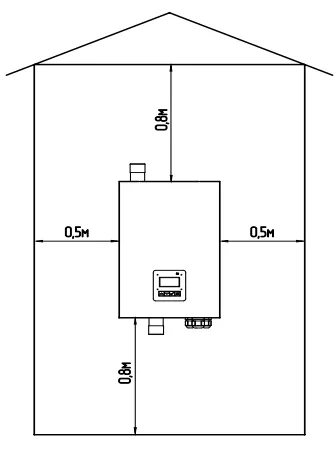

Рисунок 5. Схема установки котла

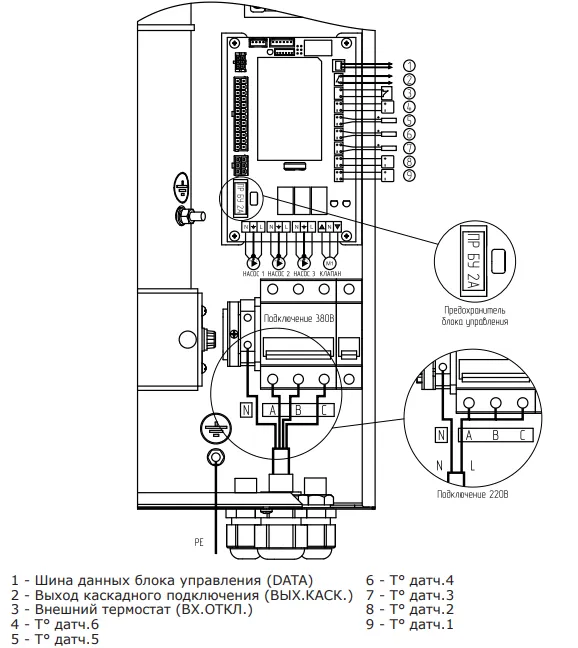

Рисунок 6. Схема подключения котла
Комплект поставки:
|
Котел
|
1 шт
|
|
Датчик температуры воздуха
|
2 шт
|
|
Датчик температуры воды
|
1 шт
|
|
Предохранитель (4А)
|
1 шт
|
|
Предохранитель (2А)
|
1 шт
|
|
Отвертка шлицевая
|
1 шт
|
|
Прокладка для блока ТЭН
|
1 шт
|
|
Кронштейн настенный
|
1 шт
|
Шуруп 6х50 с дюбелем
|
2 шт
|
|
Шуруп 3х20 с дюбелем
|
2 шт
|
|
Паспорт
|
1 шт
|
Тара упаковочная
|
1 шт
|
Поставляется по отдельному заказу:
|
Модуль ZOTA GSM/GPRS Smart SE/MK-S/MK-S Plus/Solid**
|
1 шт
|
|
Модуль ZOTA LAN Smart SE/MK-S/MK-S Plus/Solid**
|
1 шт
|
|
Термостат комнатный беспроводной ZOTA ZT-02W
|
1 шт
|
|
Термостат комнатный беспроводной ZOTA ZT-02W Wi-Fi
|
1 шт
|
|
Термостат комнатный ZOTA ZT-02H
|
1 шт
|
|
Клапан приоритета бойлера ГВС ZOTA BPV
|
1 шт
|
|
Источник питания ZOTA Matrix WT300 (300 Вт, 12В)***
|
1 шт
|
|
Аккумулятор батарея ZOTA AGM 65-12****
|
1 шт
|
** Устанавливается только один из модулей GSM/GPRS или LAN
***Возможна установка Источника питания Matrix WT500 или Matrix WT600
****Возможна установка ZOTA AGM 40-12 или ZOTA AGM 100-12
