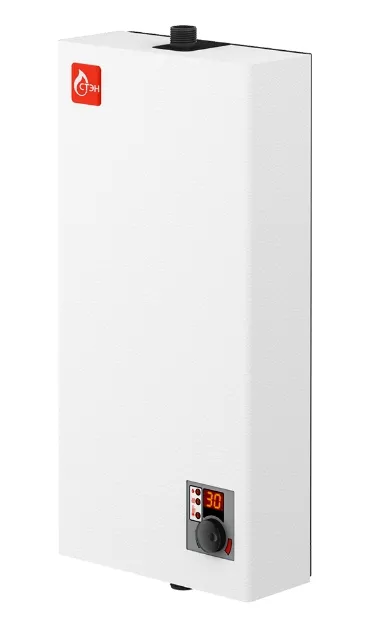

Электрический котел СТЭН Стандарт 12 Plus
Электрокотёл СТЭН Стандарт 3 Plus предназначен для водяного отопления зданий, сооружений, помещений и индивидуальных жилых домов площадью до 120 м2, оборудованных системой отопления с естественной или принудительной циркуляцией. Котел может использоваться в качестве основного или резервного источника отопления.
I) Котёл оснащен электронным терморегулятором с ориентацией по Температуре теплоносителя Температуре воздуха в отапливаемом помещении.
II) Реализована автоматическая ротация (смена) дуг электротэнов при каждом включении отопительного аппарата
1 дуга -2 дуга -3 дуга;
2 дуга - 3 дуга -1 дуга;
3 дуга -1 дуга -2 дуга;
lII) В изделии предусмотрено подключение внешнего канала управления. В качестве внешнего канала управления могут быть использованы регуляторы температуры воздуха, в том числе SMS терморегуляторы, GSM выключатели с контролем температуры и другие приборы, предназначенные для управления системами отопления, имеющие «сухие контакты», способные управлять нагрузкой до 10ВА ̴220В. Для управления температурой с помощью внешнего канала рекомендуется установить терморегулятором температуру 65-70°С.
lV) В дополнительной колодке предусмотрено подключение циркуляционного насоса. Насос может работать в двух режимах: Насос постоянно работающий при включении устройства; насос включается только при включении нагрева, при достижении установленной температуры автоматически отключаются нагрев и циркуляционный насос.
V) В изделии установлены ТЭНБ с ТЭН-ами из нержавеющей стали, применен силовой блок на «тихих» силовых реле и трехступенчатая независимая регулировка мощности, предусмотрена возможность подключения насоса.
VI) Рабочее давление 4,5 атм. Баки котлов теплоизолированы. Класс защиты от поражения электрическим током 1. Степень защиты от влаги IP30. Котел оснащен двойной защитой от перегрева. Расширенная гарантия составляет 24 месяца.
VII) Распределяет нагрузку на ТЭН.
Vlll) Цифровое информационное табло контроллера отображает параметры
Температурных режимов;
Режимы работы котла;
Текущие ошибки котла;
Основные преимущества отопительного Электрокотла СТЭН Стандарт Plus
- 01 Электрокотлы СТЭН Стандарт Plus
предназначены для отопления помещений площадью до 120 м2.
- 02 Цифровой контроллер
обеспечивает работу котла в двух режимах: по температуре теплоносителя (режим "вода"), либо по температуре воздуха (режим "воздух").
- 03 ТЭНы
На котле установлены ТЭНы из нержавеющей стали. Выбор мощности ТЭНов и их ротация происходят автоматически
- 04 Управление насосом
Имеется возможность дополнительного подключения GSM-модуля, насоса, выносного комнатного термостата
- 05 Давление
Рабочее давление 4,5 атм.
- 06 Защита
Котел оснащен двойной защитой от перегрева.
- 07 Заводская гарантия
Гарантия на котёл 2 года.
Характеристики отопительного Электрокотла СТЭН Стандарт Plus
|
Отапливаемая площадь, м2 при высоте потолка до 3м.
|
120
|
|
Номинальное напряжение, В, ±10%
|
380
|
|
Число фаз
|
3
|
|
Число ступеней мощности
|
3
|
|
Номинальная потребляемая мощность первой ступени, кВт, +5% -10%
|
4
|
|
Номинальная потребляемая мощность второй ступени, кВт, +5% -10%
|
4
|
|
Номинальная потребляемая мощность третей ступени, кВт, +5% -10%
|
4
|
|
Номинальная потребляемая мощность, кВт, +5% -10%
|
12
|
|
Давление теплоносителя в электрокотле, мПа, не более
|
0,45
|
|
Присоединительная резьба патрубков системы отопления, дюйм
|
G1
|
|
Номинальная ёмкость, л, не более
|
3,7
|
|
Габаритные размеры, мм, не более (Г × Ш × В)
|
125*255*660
|
|
Масса электрокотла, кг, не более
|
11
|
|
Минимальные значения медных кабелей для подключения к 3х фазной электросети 380В. мм2
|
5х4,0
|
|
Минимальные значения медных кабелей для подключения к электросети 220В.
|
-
|
|
Автоматический выключатель при подключении к 3х фазной электросети 380В, А
|
3х25
|
|
Автоматический выключатель при подключении на 220 В, А
|
|
|
Размер резьбы фланца ТЭНБ по ГОСТ 6357-81
|
G 1 ½”
|
|
Материал оболочки ТЭНов
|
Нержавеющая сталь
|
|
Тип блока нагревателя
|
ТЭНБ-12- G1 ½”-НЧ
|
Схемы управления и устройство

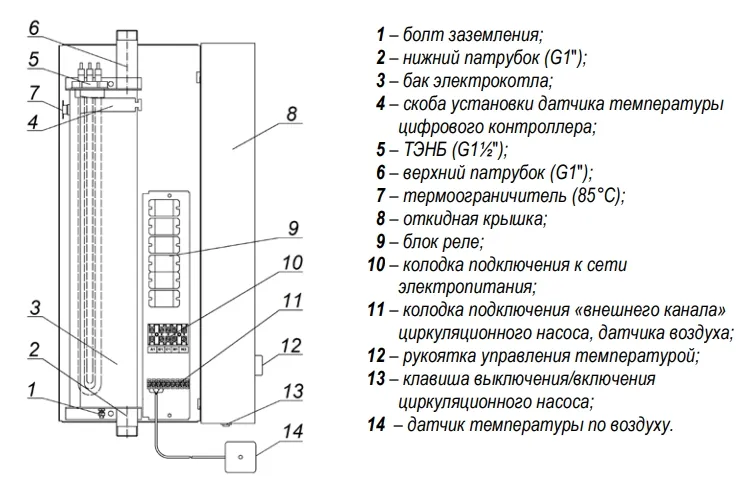

Рисунок 1. Устройство котла.
Рисунок 2. Трубчатый электронагреватель блочный (ТЭНБ)

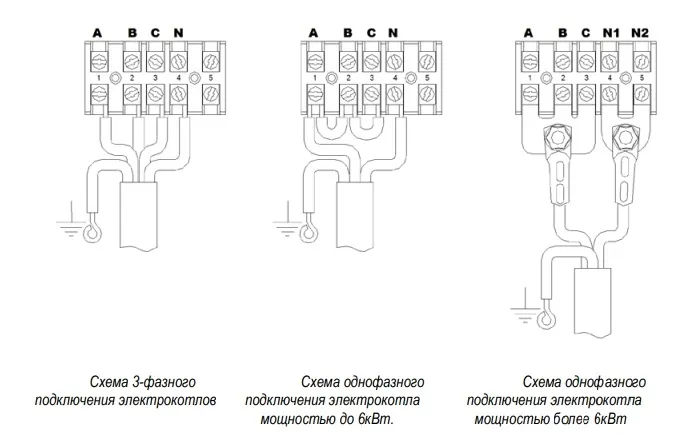

Рисунок 3. Схема подключения
Комплект поставки:
|
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
- Руководство по эксплуатации котла
|
1 шт.
|
