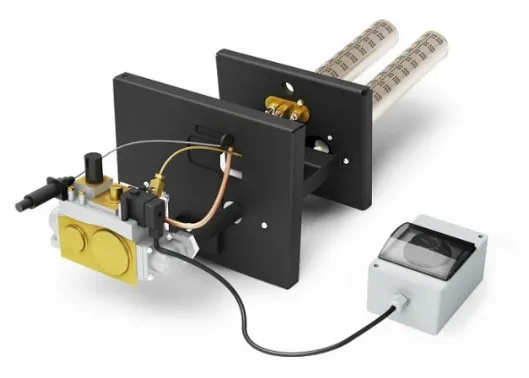

Новое газогорелочное устройство (ГГУ) «Сахалин-4» предназначено для преобразования твёрдотопливных банных печей TMF в газовые, при сохранении возможности топить их дровами или углем. Для перевода дровяной печи на газ, необходимо просто снять стандартную дверцу и установить на ее место ГГУ Сахалин-4. Подробная инструкция по установке горелок «Сахалин-4» на банные печи TMF со стандартным топливным каналом приведена в руководстве по эксплуатации ГГУ. Необходимо подчеркнуть, что установить ГГУ «Сахалин-4» можно только в модификации со стандартным топливным каналом. Соответственно печи с коротким топливным каналом и экраном «Витра» газифицировать таким способом невозможно. В целях пожарной безопасности, а также исправности работы отопительного оборудования запрещается использовать газовые горелки «Сахалин-4» с другими банными печами TMF, не входящими в перечень. Допускается применение газовых горелок «Сахалин-4» в печах других производителей, сертифицированных для работы на газообразном топливе и подходящих по креплению и габаритам.
Перечень моделей банных печей TMF, в которые, в настоящее время, возможна установка горелок выглядит так:
- Оса Inox/ Carbon
- Гейзер Микра 2017 Inox / Carbon
- Гейзер Мини 2016 Inox / Carbon
- Гейзер 2014 Inox / Carbon
- Гейзер XXL 2017 Inox / Carbon
- Гейзер Супер XXL Inox
- Саяны II Inox/ Carbon
- Саяны ХХL 2015 Inox / Carbon
- Каронада Мини Heavy Metal
- Каронада Heavy Metal
- Каронада XXL Heavy Metal
- Ангара 2012 Inox / Carbon
- Бирюса 2013 Carbon
Встроенный газовый редуктор
Подходит для дровяных и угольных банных печей TMF
Надёжность подтверждена обязательной сертификацией
работы горелки обеспечивает автоматика
пульт дистанционного управления
|
Вид топлива |
Газ |
|
Масса изделия, кг |
5,8 |
|
Мощность, кВт |
32 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры (ДхШхВ), мм |
803 х 273 х 234 |
|
Длина горелок, мм |
388 |
|
Количество горелок |
2 |

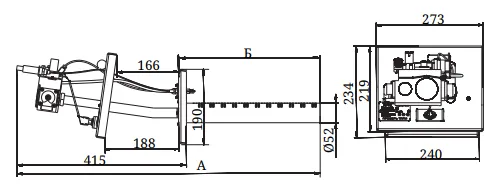

Рисунок 1. Габаритно-монтажные размеры

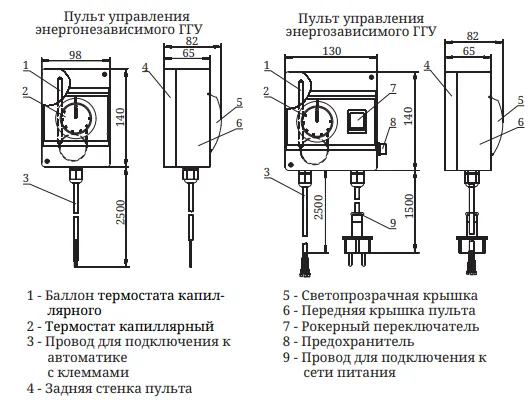

Рисунок 2. Габаритные размеры и составные части пульта управления
|

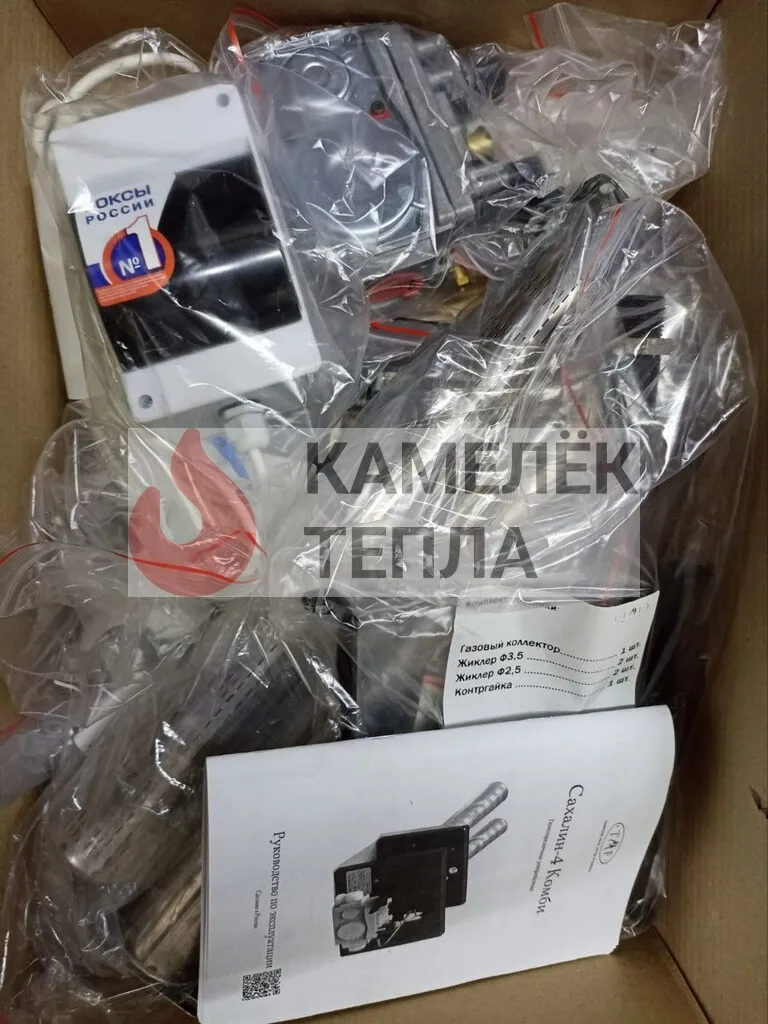

Газовая автоматика 820 NOVA (энергонезависимая) |
1 шт |
|
Пьезовоспламенитель |
1 шт |
| Термопара с трубкой и термопрерывателем |
1 шт |
|
Горелка запальная в сборе (энергонезависимая) |
1 шт |
|
Горелка трубчатая |
2 шт |
|
Кабель пьезовоспламенителя |
1 шт |
|
Датчик тяги (с проводом и клеммами)
|
1 шт |
|
Трубка медная |
1 шт |
|
Газовый коллектор |
1 шт |
|
Гайка подсоединения трубки запальной горелки
|
1 шт |
|
Жиклер Ø3,5 |
2 шт |
|
Жиклер Ø2,5 |
2 шт |
|
Панель монтажная
|
1 шт |
|
Экран защиты |
1 шт |
|
Пульт управления (энергонезависимый)
|
1 шт |
|
Кронштейн для крепления термобаллона |
1 шт |
|
Фланец 1/2’’ с уплотнительным кольцом |
2 шт |
|
Кронштейн для пьезовоспламенителя
|
1 шт |
|
Контргайка |
1 шт |
|
Саморезы по дереву 3,5х16 |
2 шт |
|
Винт М5х12
|
14 шт |
|
Гайка М5 |
6 шт |
|
Теплоизолятор
|
1 шт |
|
Винт М4х8
|
9 шт |
|
Гайка М4 |
8 шт |
|
Винт М3х10
|
2 шт |
|
Гайка М3
|
2 шт |
