Газовая горелка Триада, 34 кВт, энергозависимое, ДУ
- Производитель: ТМФ
- Страна-производитель: Россия
- Гарантийный срок, мес.: 12
- Вес Брутто (ориентировочный), кг: 6
- Вес Нетто, кг: 5,2
- Все характеристики
Газовая горелка Триада, 34 кВт, энергозависимое, ДУ
Газогорелочное устройство мощностью 34 кВт, зависит от электричества, дистанционное управление
Главная отличительная особенность ГГУ «Триада» от предыдущей модели ГГУ «Сахалин» - это существенное увеличение мощности за счет наличия трех, а не двух рожков, расположенных на одном уровне. В ГГУ «Триада» центральный рожок является запальным. В режиме «основного горения» работают все три рожка. Когда парное помещение достигает температуры, заданной на пульте управления (ПУ), два боковых рожка отключаются. В то же время центральный рожок продолжает нагревать каменку банной печи за счёт постоянного и непрерывного горения. Газовые горелки «Триада» разработаны на базе автоматики итальянского концерна «SIT», который заслуженно считается лидером в производстве газового оборудования.
Основными преимуществами горелок являются: встроенный газовый редуктор, обеспечивающий возможность модулирования пламени горелки, и позволяющий поддерживать заданную температуру, пьезорозжиг, а так же безупречное качество и надёжность. Газовое оборудование полностью сертифицировано и соответствует всем требованиям безопасности. Газовые горелки «Триада» идеально подходят для банных печей TMF, но могут также использоваться с другими устройствами, предназначенными для работы на газообразном топливе.
Основные преимущества
газовой горелки Триада
- 01 надежность
Третий центральный рожок непрерывно греет каменку банной печи
- 02 технологичность
Встроенный газовый редуктор, обеспечивающий возможность модулирования пламени горелки, позволяет создать комфортную температуру
- 03надежность
Автоматика итальянского концерна «SIT»
- 04 безопасность
работы горелки обеспечивает автоматика
Основные характеристики
газовой горелки Триада
|
Вид топлива |
Газ |
|
Масса изделия, кг |
5,2 |
|
Мощность, кВт |
34 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры (ДхШхВ), мм |
456 х 300 х 230 |
|
Длина основных горелок, мм |
301 |
|
Кол-во основных горелок, шт |
2 |
|
Длина запальной горелки, мм |
272 |
|
Кол-во запальных горелок, шт |
1 |
|
Потребляемый ток, мА |
20 |
|
Номинальное напряжение сети (однофазное), В |
220 |
Схема устройства и установки
Рисунок 1. Габаритно-монтажные размеры
Рисунок 2. Габаритные размеры и составные части пульта управления
Рисунок 3. Общий вид ГГУ

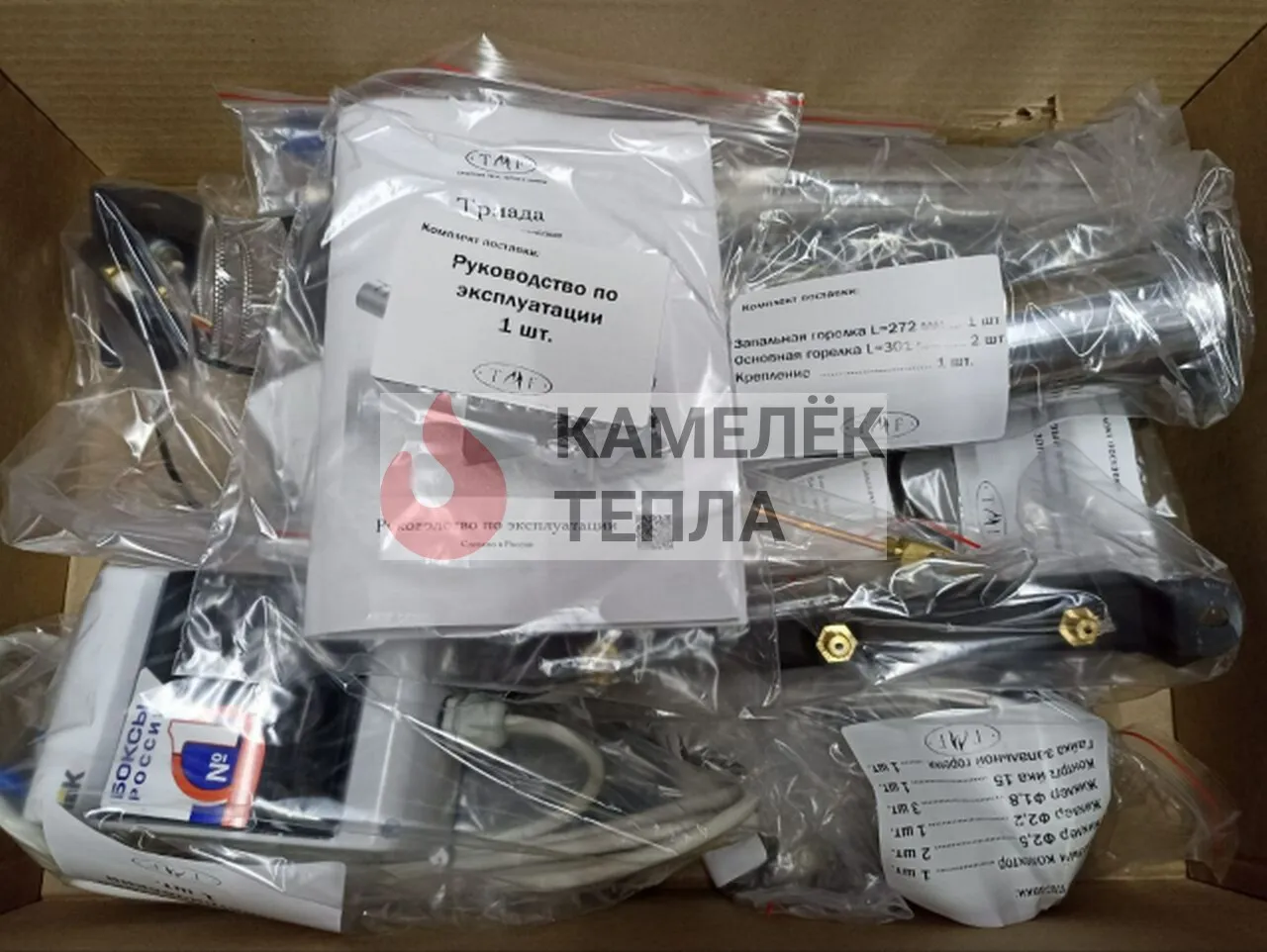

Комплект поставки:
|
Газовая автоматика 820 NOVA (энергозависимая) |
1 шт |
|
Пьезовоспламенитель |
1 шт |
| Термопара с трубкой и термопрерывателем |
1 шт |
|
Фланец функционального блока |
1 шт |
|
Горелка основная |
2 шт |
|
Горелка запальная |
1 шт |
|
Кабель пьезовоспламенителя |
1 шт |
|
Датчик тяги (с проводом и клеммами)
|
1 шт |
|
Трубка медная |
1 шт |
|
Газовый коллектор |
1 шт |
|
Гайка подсоединения трубки запальной горелки
|
2 шт |
|
Жиклер Ø2,5 |
2 шт |
|
Жиклер Ø2,2 |
1 шт |
|
Жиклер Ø1,8 |
3 шт |
|
Панель монтажная
|
1 шт |
|
Теплоизолятор |
1 шт |
|
Пульт управления (энергозависимый)
|
1 шт |
|
Фланец 1/2’’ с уплотнительным кольцом |
2 шт |
|
Контргайка |
1 шт |
|
Винт М5х12
|
3 шт |
|
Гайка М5 |
3 шт |
|
Винт М4х8
|
15 шт |
|
Гайка М4 |
14 шт |
|
Винт М3х10
|
2 шт |
|
Гайка М3
|
2 шт |
|
Винт М5х12 (от фланца 1/2’’)
|
8 шт |
|
Крепление
|
1 шт |
|
Гайка термопары
|
1 шт |
|
Искровой электрод
|
1 шт |
|
Гайка искрового электрода
|
1 шт |
- Производитель
- ТМФ
- Страна-производитель
- Россия
- Гарантийный срок, мес.
- 12
- Вес Брутто (ориентировочный), кг
- 6
- Вес Нетто, кг
- 5,2
- Номинальная мощность, кВт
- 34
- Тип топлива
- Газообразное
- Номинальное напряжение, В, ±10%
- 220
- Высота, мм
- 230
- Ширина, мм
- 300
- Мощность газовой горелки, кВт
- 34
- Вид газа
- Природный газ, Сжиженный газ
- Диапазон регулирования температуры теплоносителя, °С
- 30-120
- Пульт управление в комплекте
- Да
- Расположение пульта управления
- Выносной
- Длина, мм
- 456
