Газовая горелка АГГ-13К
Автоматическое газогорелочное устройство (АГГ) «Теплодар» предназначено для сжигания природного газа по ГОСТ 5542-2014 в водогрейных котлах малой мощности, соответствующих условиям безопасности их работы и обслуживания. АГГ соответствует требованиям технического регламента Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».
АГГ-13К подходит для котлов Куппер ОК-9, Куппер ОВК-10, Куппер ОК-9 (2.0), Уют-10. Мощность 13 кВт, номинальный расход 1,6 м³/ч. Требует подключения к энергосети. Блок управления АГГ в комплекте (управления температур от 0 до 90 градус Цельсия).
|
Габариты (ВхШхГ), мм |
236х250х585 |
|
Вид топлива |
Природный газ |
|
Максимальная тепловая мощность, кВт |
13 |
|
Расход газа при max мощности, м3 |
1,6 |

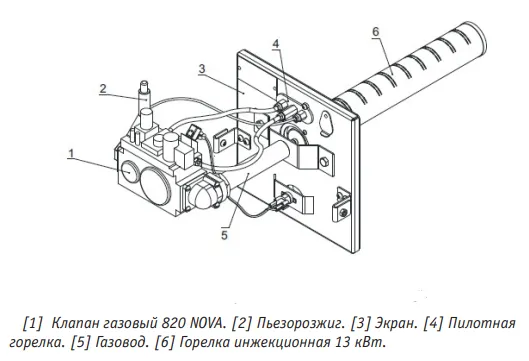

Рисунок 1. Конструкция газовой горелки
Рисунок 2. Габариты газовой горелки
Рисунок 3. Устройство газовой автоматики
Рисунок 4. Блок управления АГГ
Рисунок 5. Схема установки горелки газовой серии АГГ
Рисунок 5. Схема установки горелки газовой серии АГГ на котлы КУППЕР
|
Горелка газовая |
1 шт |
|
Клапан газовый NOVA 820 в сборе |
1 шт |
|
Блок управления АГГ |
1 шт |
|
Горелка пилотная в сборе |
1 шт |
|
Датчик контроля тяги |
1 шт |
|
Горелка пилотная |
1 шт |
|
Экран с теплоизолятором |
1 шт |
|
Газовод |
1 шт |
|
Ухо для АГГ |
2 шт |
|
Горелка газовая инжекционная 13 кВт |
1 шт |
|
Комплект крепежных изделий |
1 шт |
|
Упаковка |
1 шт |
|
Руководство по эксплуатации |
1 шт |
