Газовая горелка АГГ-26К
Автоматическое газогорелочное устройство (АГГ) «Теплодар» предназначено для сжигания природного газа по ГОСТ 5542-2014 в водогрейных котлах малой мощности, соответствующих условиям безопасности их работы и обслуживания. АГГ соответствует требованиям технического регламента Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».
АГГ-26К подходит для котлов Куппер ОК-15, Куппер ОВК-18, Куппер ОК-20, Куппер ПРО-22 (2018), Куппер ПРО-28 (2018), Куппер ПРО-22 (2.0), Куппер ОК-15 (2.0), Куппер ОК-20 (2.0), Куппер ОК-30, Куппер ПРО-16 (2.0), Куппер ПРО-22, Куппер ПРО-28, Куппер ПРО Турбо 16, Куппер ПРО-28 (2.0), Куппер ПРО Турбо 22, Куппер ПРО Турбо 28, Куппер ЭКСПЕРТ-15, Куппер ЭКСПЕРТ-15 (2.0), Куппер ЭКСПЕРТ-22, Куппер ЭКСПЕРТ-22 (2.0). Блок управления АГГ в комплекте (управления температур от 0 до 90 градус Цельсия).
Габариты (ВхШхГ), мм |
236х280х585 |
Вид топлива |
Природный газ |
Максимальная тепловая мощность, кВт |
26 |
Расход газа при max мощности, м3 |
3,2 |

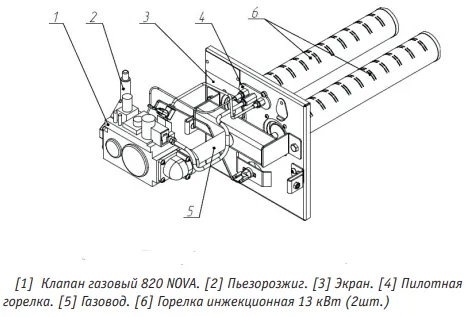

Рисунок 1. Конструкция газовой горелки

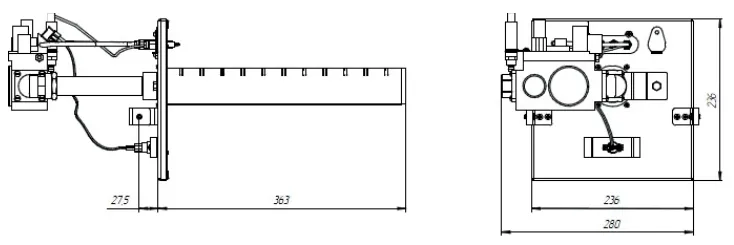

Рисунок 2. Габариты газовой горелки

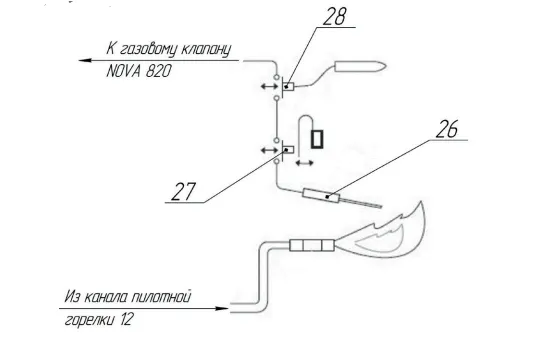

Рисунок 3. Устройство газовой автоматики
Рисунок 4. Блок управления АГГ

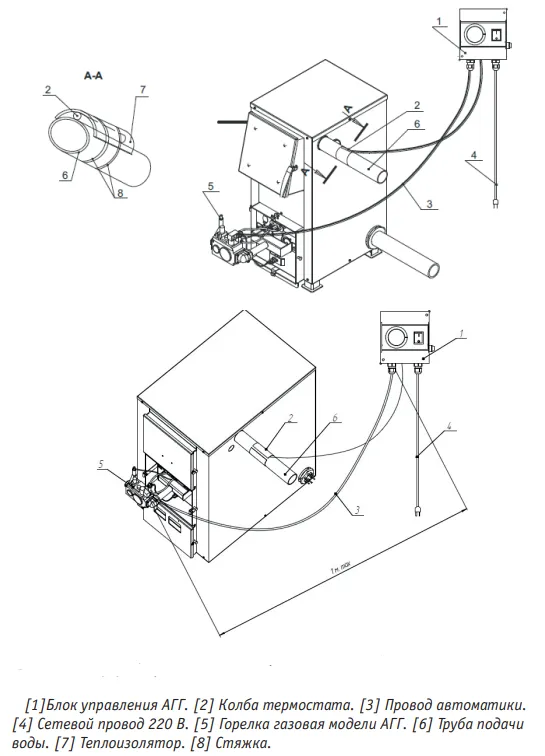

Рисунок 5. Схема установки горелки газовой серии АГГ

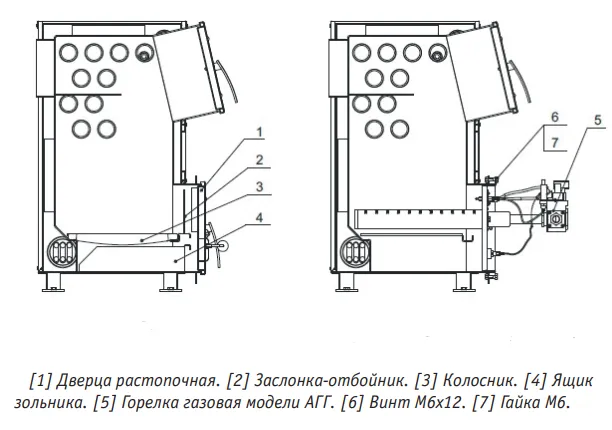

Рисунок 5. Схема установки горелки газовой серии АГГ на котлы КУППЕР
Горелка газовая |
1 шт |
Клапан газовый NOVA 820 в сборе |
1 шт |
Блок управления АГГ |
1 шт |
Горелка пилотная в сборе |
1 шт |
Датчик контроля тяги |
1 шт |
Горелка пилотная |
1 шт |
Экран с теплоизолятором |
1 шт |
Газовод |
1 шт |
Ухо для АГГ |
2 шт |
Горелка газовая инжекционная 13 кВт |
2 шт |
Комплект крепежных изделий |
1 шт |
Упаковка |
1 шт |
Руководство по эксплуатации |
1 шт |
