Газовая горелка АГГ-26КБ

Автоматическое газогорелочное устройство (АГГ) «Теплодар» предназначено для сжигания природного газа по ГОСТ 5542-2014 в водогрейных котлах малой мощности, соответствующих условиям безопасности их работы и обслуживания. АГГ соответствует требованиям технического регламента Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».

АГГ-26КБ подходит для котлов Куппер КАРБО-18, Куппер КАРБО-18 (2018), Куппер КАРБО-26, Куппер ЭКСПЕРТ-30. Блок управления АГГ в комплекте (управления температур от 0 до 90 градус Цельсия).

Основные характеристики
газовой горелки АГГ-26КБ

Габариты (ВхШхГ), мм	217х343х509
Вид топлива	Природный газ
Максимальная тепловая мощность, кВт	26
Расход газа при max мощности, м3	3,2

Схема устройства и установки

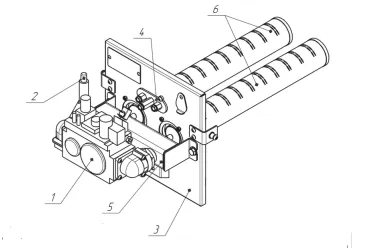

Рисунок 1. Конструкция газовой горелки

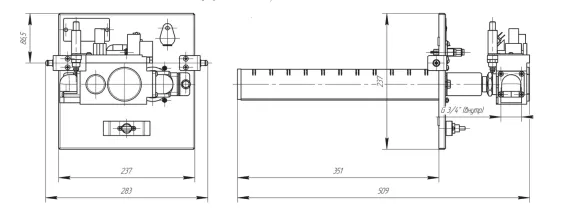

Рисунок 2. Габариты газовой горелки

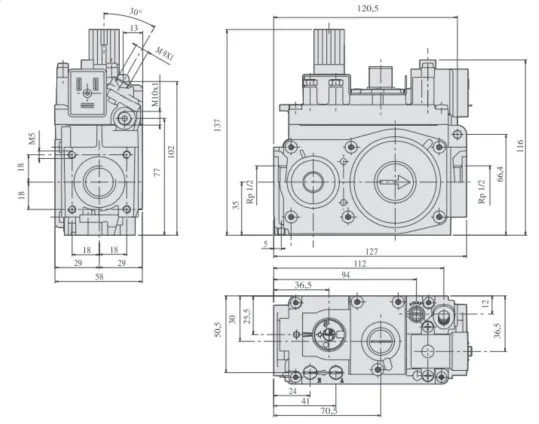

Рисунок 3. Габаритные и присоединительные размеры клапана SIT NOVA 820

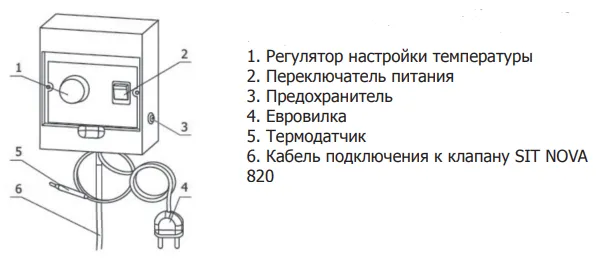

Рисунок 4. Блок управления АГГ

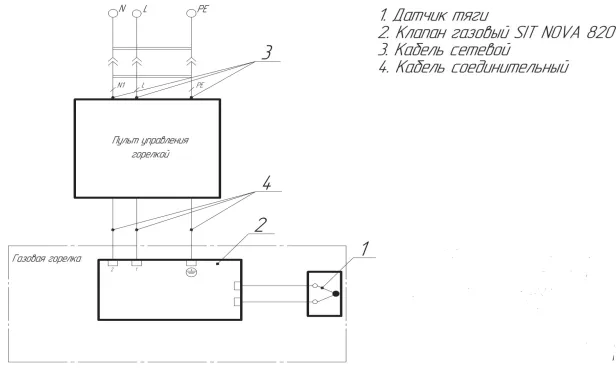

Рисунок 5. Схема подключения блока управления к АГГ

Комплект поставки:

Горелка газовая

1 шт

Клапан SIT NOVA 820

1 шт

Блок управления

1 шт

Пилотная горелка (в сборе)

1 шт

Датчик контроля тяги

1 шт

Термоизоляционный экран (в сборе)

1 шт

Газовод

1 шт

Скоба установочная

2 шт

Горелка микрофакельная 13 кВт

2 шт

Комплект крепежных элементов

1 шт

Упаковка

1 шт

Руководство по эксплуатации

1 шт

Производитель: Теплодар
Страна-производитель: Россия
Вес Брутто (ориентировочный), кг: 4,8
Вес Нетто, кг: 4,2
Тип топлива: Газообразное
Высота, мм: 217
Ширина, мм: 343

Глубина, мм: 509
Мощность газовой горелки, кВт: 26
Максимальный расход газа, м3 /час: 3,2
Вид газа: Природный
Присоединение подачи контура ГВС, G'': 3/4
Минимальное давление в режиме ГВС, бар: 1,5
Максимальное давление в режиме ГВС, бар: 6,0
