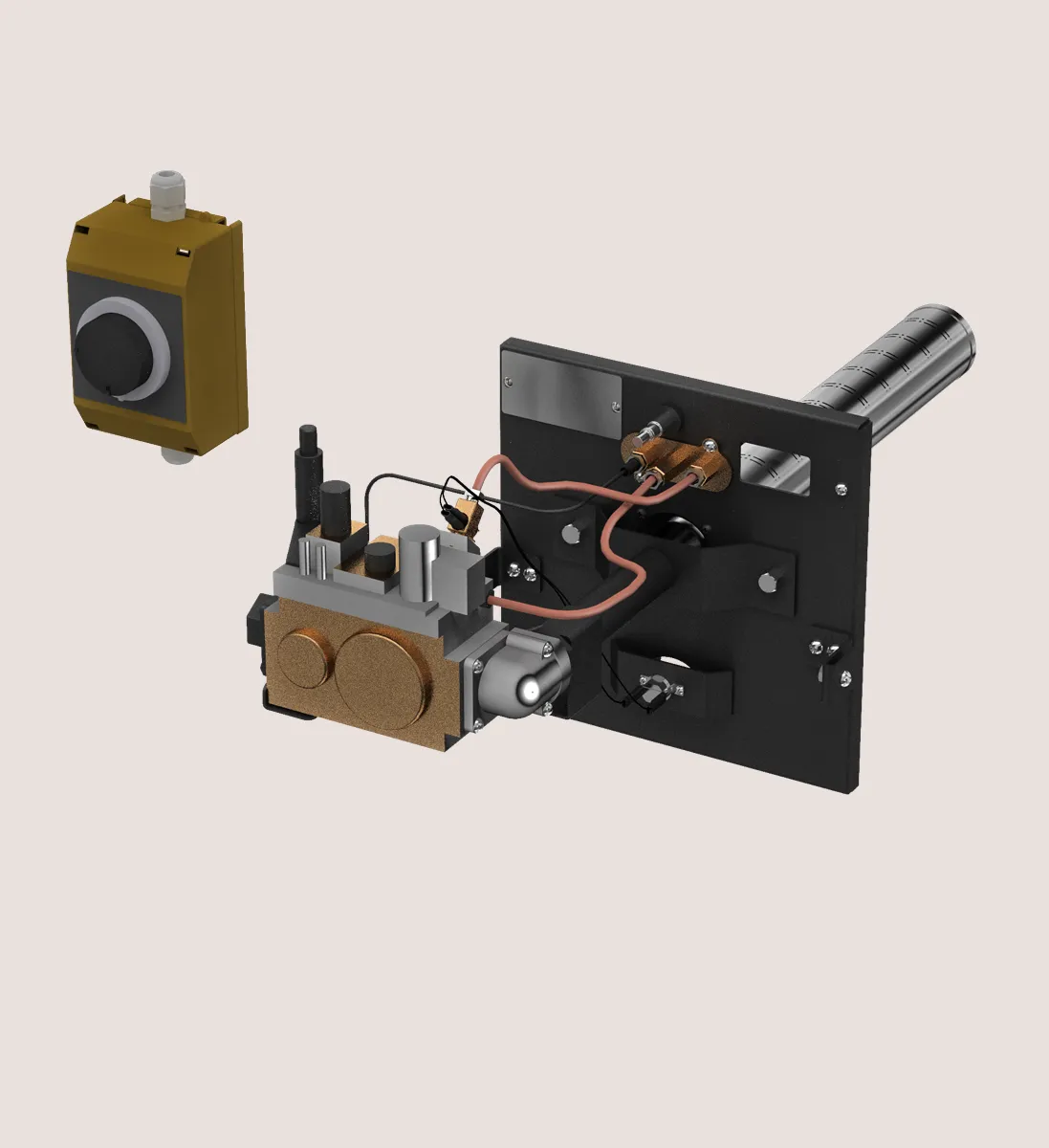

Газовая горелка АГГН-13К

Производитель: Теплодар
Страна-производитель: Россия
Вес Брутто (ориентировочный), кг: 4,3
Вес Нетто, кг: 3,7
Тип топлива: Газообразное
Все характеристики

34 970 ₽

Оплатить

В наличии

Рассчитать доставку

Описание Характеристики Документы и файлы Отзывы

Газовая горелка АГГН-13К

Автоматическое энергонезависимое газогорелочное устройство (АГГН) «Теплодар»предназначено для сжигания природных газов по ГОСТ 5542-2014 и ГОСТ 20448-90 в водогрейных котлах малой мощности, соответствующих условиям безопасности их работы и обслуживания. АГГН-К соответствует требованиям технического регламента Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».

АГГН-13К подходит для котлов Куппер ОК-9, Куппер ОВК-10, Куппер ОК-9 (2.0), Уют-10. Мощность 13 кВт, номинальный расход 1,6 м³/ч. Не требует подключения к энергосети. Блок управления в комплекте (управления температур от 0 до 90 градус Цельсия).

Основные характеристики
газовой горелки АГГН-13К

Габариты (ВхШхГ), мм	237х283х509
Вид топлива	Природный газ
Максимальная тепловая мощность, кВт	13
Расход газа при max мощности, м3	1,6
Диапазон настройки регулятора давления, кПа	2,0...5,0

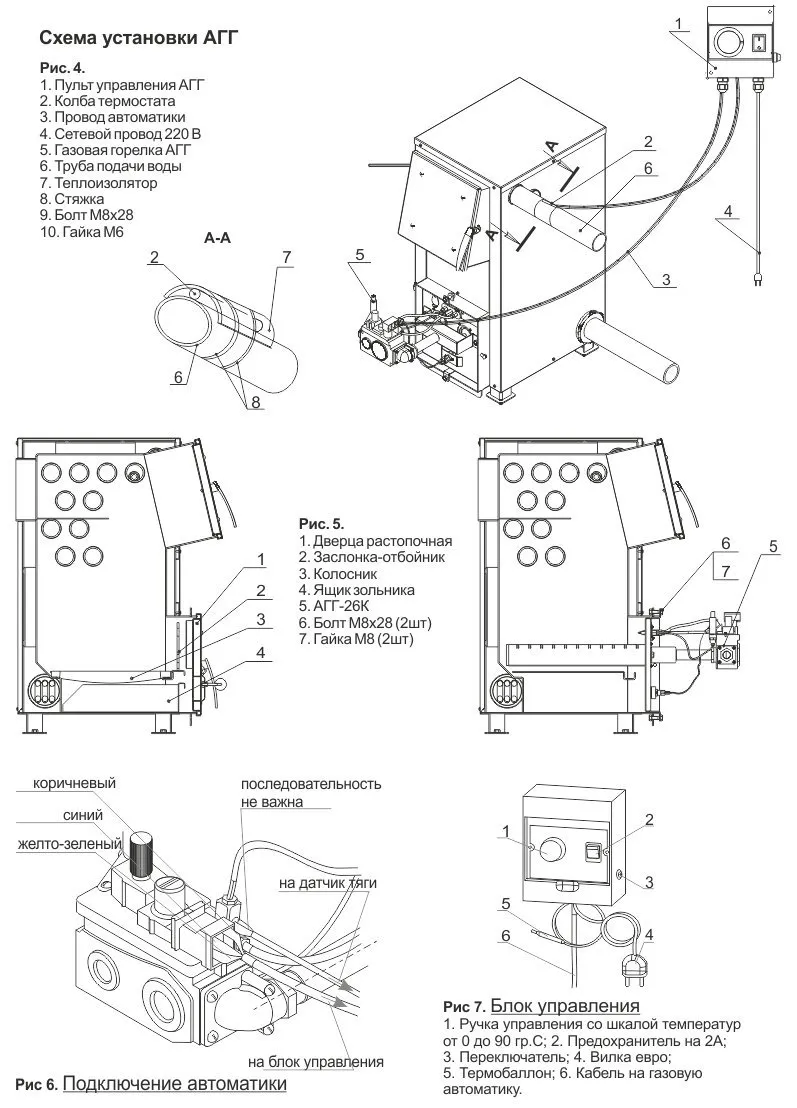

Схема устройства и установки

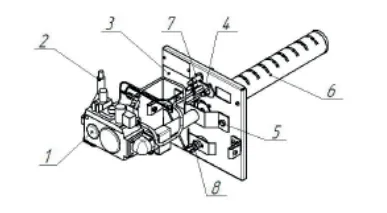

Рисунок 1. Конструкция газовой горелки

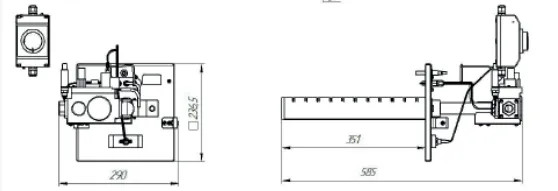

Рисунок 2. Габариты газовой горелки

Рисунок 3. Габаритные и присоединительные размеры клапана SIT NOVA 820 mV

Рисунок 4. Конструкция блока управления

Рисунок 5. Схема подключения блока управления к газогорелочному устройству

Комплект поставки:

Клапан SIT NOVA 820 mV

1 шт

Блок управления

1 шт

Термогенератор

1 шт

Пилотная горелка (в сборе)

1 шт

Датчик контроля тяги

1 шт

Горелка пилотная

1 шт

Термоизоляционный экран (в сборе)

1 шт

Газовод

1 шт

Скоба установочная

2 шт

Горелка микрофакельная 13 кВт

1 шт

Кронштейн опорный

1 шт

Комплект крепежных элементов

1 шт

Упаковка

1 шт

Руководство по эксплуатации

1 шт

Производитель: Теплодар
Страна-производитель: Россия
Вес Брутто (ориентировочный), кг: 4,3
Вес Нетто, кг: 3,7
Тип топлива: Газообразное
Высота, мм: 237
Ширина, мм: 283

Глубина, мм: 509
Мощность газовой горелки, кВт: 13
Максимальный расход газа, м3 /час: 1,6
Вид газа: Природный
Присоединение подачи контура ГВС, G'': 3/4
Максимальное давление в режиме ГВС, бар: 1,5

Руководство по эксплуатации.pdf 1.94 МБ Схема установки.jpg 135.40 КБ

Клапан SIT NOVA 820 mV	1 шт
Блок управления	1 шт
Термогенератор	1 шт
Пилотная горелка (в сборе)	1 шт
Датчик контроля тяги	1 шт
Горелка пилотная	1 шт
Термоизоляционный экран (в сборе)	1 шт
Газовод	1 шт
Скоба установочная	2 шт
Горелка микрофакельная 13 кВт	1 шт
Кронштейн опорный	1 шт
Комплект крепежных элементов	1 шт
Упаковка	1 шт
Руководство по эксплуатации	1 шт
