Газовая горелка АГГН-26К


  • Производитель: Теплодар
  • Страна-производитель: Россия
  • Вес Брутто (ориентировочный), кг: 4,7
  • Вес Нетто, кг: 4,1
  • Тип топлива: Газообразное
  • Все характеристики
37 980 ₽
В наличии
Рассчитать доставку

Газовая горелка АГГН-26К

Автоматическое энергонезависимое газогорелочное устройство (АГГН) «Теплодар»предназначено для сжигания природных газов по ГОСТ 5542-2014 и ГОСТ 20448-90 в водогрейных котлах малой мощности, соответствующих условиям безопасности их работы и обслуживания. АГГН-К соответствует требованиям технического регламента Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».

АГГН-26К подходит для котлов Куппер ОК-15, Куппер ОВК-18, Куппер ОК-20, Куппер ПРО-22 (2018), Куппер ПРО-28 (2018), Куппер ПРО-22 (2.0), Куппер ОК-15 (2.0), Куппер ОК-20 (2.0), Куппер ОК-30, Куппер ПРО-16 (2.0), Куппер ПРО-28, Куппер ПРО-28 (2.0), Куппер ПРО Турбо 16, Куппер ПРО Турбо 22, Куппер ПРО Турбо 28, Куппер ЭКСПЕРТ-15, Куппер ЭКСПЕРТ-15 (2.0), Куппер ЭКСПЕРТ-22, Куппер ЭКСПЕРТ-22 (2.0). Мощность 26 кВт, номинальный расход 3,2 м³/ч. Не требует подключения к энергосети. Блок управления в комплекте (управления температур от 0 до 90 градус Цельсия).

Основные характеристики
газовой горелки АГГН-26К

Габариты (ВхШхГ), мм

237х283х509

Вид топлива

Природный газ

Максимальная тепловая мощность, кВт

26

Расход газа при max мощности, м3

3,2

Диапазон настройки регулятора давления, кПа

2,0...5,0



Схема устройства и установки

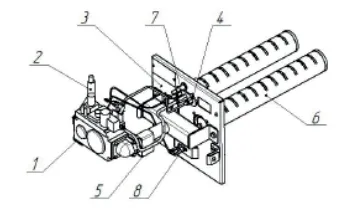

Рисунок 1. Конструкция газовой горелки

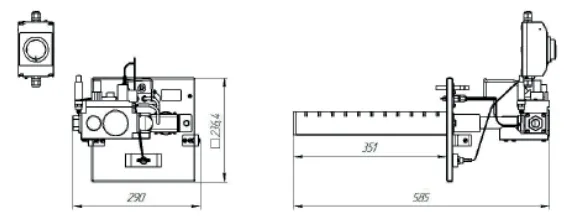

Рисунок 2. Габариты газовой горелки

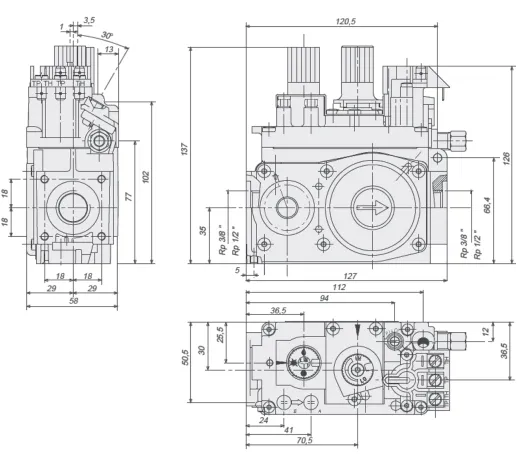

Рисунок 3. Габаритные и присоединительные размеры клапана SIT NOVA 820 mV

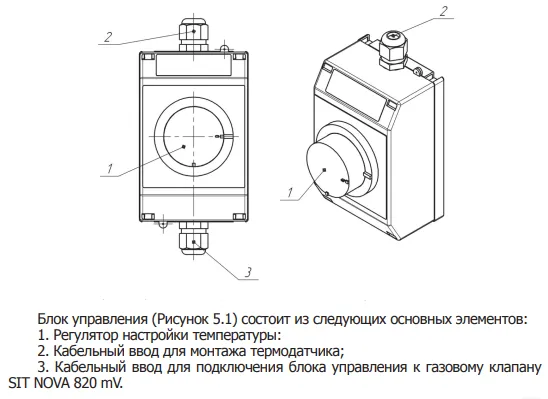

Рисунок 4. Конструкция блока управления

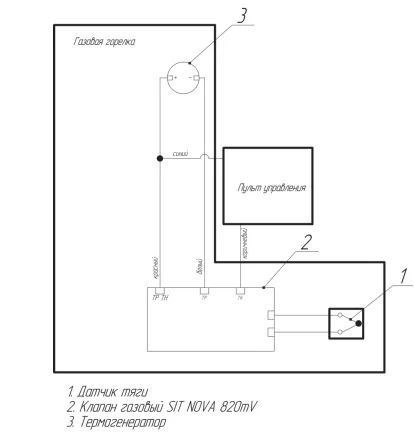

Рисунок 5. Схема подключения блока управления к газогорелочному устройству

Комплект поставки:

Клапан SIT NOVA 820 mV

1 шт

Блок управления

1 шт

Термогенератор

1 шт

Пилотная горелка (в сборе)

1 шт

Датчик контроля тяги

1 шт

Горелка пилотная

1 шт

Термоизоляционный экран (в сборе)

1 шт

Газовод

1 шт

Скоба установочная

2 шт

Горелка микрофакельная 13 кВт

2 шт

Кронштейн опорный

1 шт

Комплект крепежных элементов

1 шт

Упаковка

1 шт

Руководство по эксплуатации

1 шт

Производитель
Теплодар
Страна-производитель
Россия
Вес Брутто (ориентировочный), кг
4,7
Вес Нетто, кг
4,1
Тип топлива
Газообразное
Высота, мм
237
Ширина, мм
283
Глубина, мм
509
Мощность газовой горелки, кВт
26
Максимальный расход газа, м3 /час
3,2
Вид газа
Природный
Присоединение подачи контура ГВС, G''
3/4
Максимальное давление в режиме ГВС, бар
1,5
