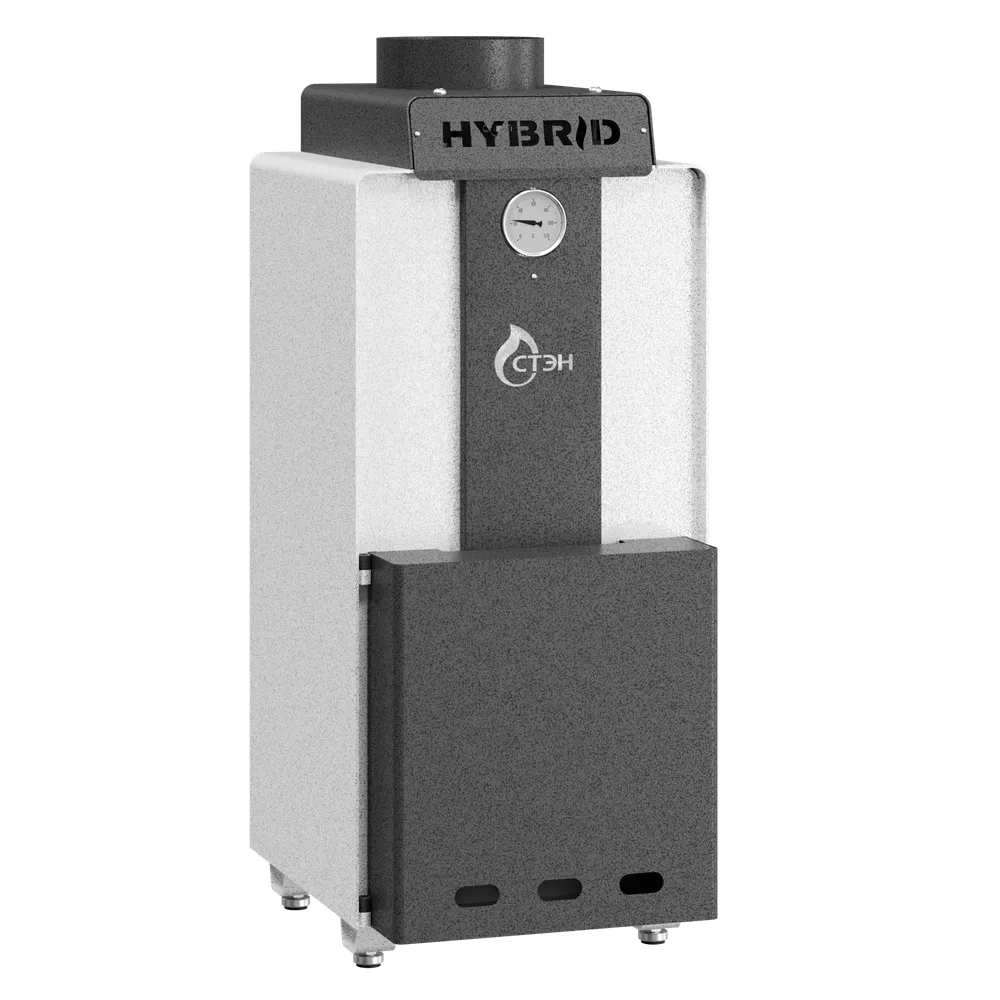

Газовые котлы СТЭН HYBRID обрудованы газовой горелкой SIT либо TGV. В конструкции всех газовых котлов СТЭН HYBRID мощностью 16/20/24 кВт предусмотрена возможность установки блока ТЭНов. ТЭНБ могут комплектоваться пультами управления (ПУЭ) серии «Комфорт» и терморегуляторами, которые также производятся компанией СТЭН. Мощность котлов от 7 до 24 кВт. Рабочее давление в котлах 3 атмосферы. Встроенный цифровой термометр показывает температуру теплоносителя в котле. Ножки котлов регулируются по высоте.
Котлы отопительные газовые стальные АОГВ «СТЭН HYBRID» предназначены для обогрева зданий и сооружений жилого и хозяйственного назначения площадью до 240 м², оборудованных системой отопления с естественной или принудительной циркуляцией. Особенностью газовых котлов «СТЭН HYBRID» является возможность использования электровставки (ТЭНБ), - в качестве резервного источника отопления. В газовых котлах «СТЭН HYBRID» устанавливаются газогорелочные устройства с автоматикой SIT либо TGV.
Основные преимущества отопительного Газового котла СТЭН
- 01 Универсальность
Газовый котел СТЭН предназначен для обогрева жилых и производственных объектов
- 02 Надежность
Котлы предназначены для обогрева зданий, оборудованных системой водяного отопления. Корпус сварной, из стали толщиной 3 мм.
- 03 Удобство и простота в эксплуатации
Предусмотрена возможность установки ТЭНБР либо ТЭНБ. ТЭНБ могут комплектоваться пультами управления (ПУЭ) серии «Комфорт» и терморегуляторами, которые также производятся компанией СТЭН.
- 04 Технологичность
В газовых котлах «СТЭН HYBRID» устанавливаются газогорелочные устройства с автоматикой SIT либо TGV.
- 05 Иновационность
Для управления ТЭНами предназначены пульты ПУЭ и терморегуляторы производства ГК СТЭН.
Характеристики отопительного Газового котла СТЭН
|
Габариты (Г х Ш х В)
|
505х390х880
|
|
Номинальная мощность, кВт
|
20
|
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м²
|
200
|
|
Мощность газовой горелки, кВт
|
23
|
|
Максимальный расход газа, м³/ч
|
2,5
|
|
КПД, %
|
87-90
|
|
Рабочее давление, атм
|
3
|
|
Объём водяного контура котла, л
|
52
|
|
Теплоноситель
|
вода, антифриз
|
|
Диапазон температуры теплоносителя, °С
|
60-95
|
|
Функция ГВС
|
Нет
|
|
Установка ТЭНБ
|
Да
|
|
Подключение к системе отопления (подача/обратка)
|
G 1 1/2
|
|
Дымоход котла
|
круглый, сверху
|
|
Диаметр Дымохода, мм
|
150
|
|
Масса, кг
|
76
|
|
Гарантия, лет
|
3
|
Схемы управления и устройство
Рисунок 1. Устройство котла. Базовая комплектация

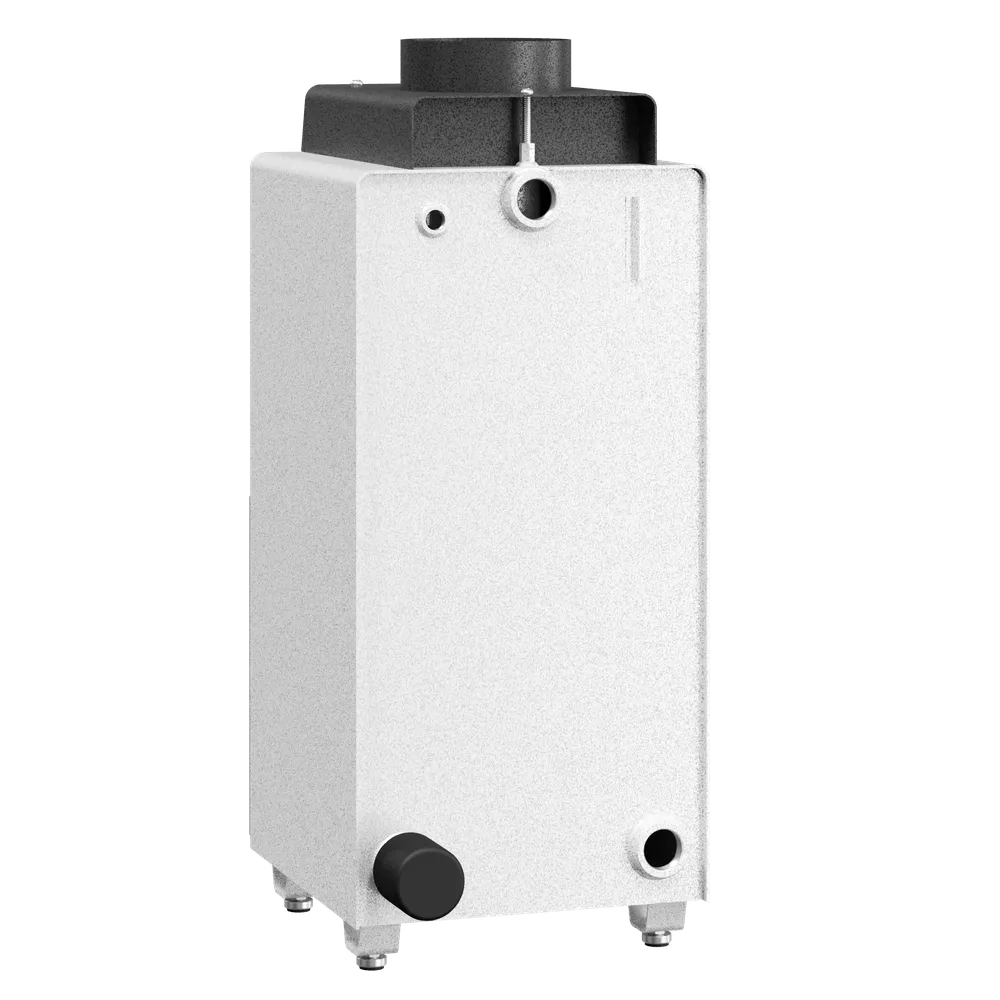

Рисунок 2. Вид сзади
Рисунок 3. Монтаж котла
Рисунок 4. Схема мотажа котла
Рисунок 5. Схема мотажа котла
Рисунок 6. Схема мотажа котла
Рисунок 6. Схема мотажа котла
Комплект поставки:
- Котел в сборе с газовой горелкой
|
1 шт.
|
- Паспорт газогорелочного устройства
|
1 шт.
|
- Руководство по эксплуатации котла
|
1 шт.
|
- Термометр в комплекте с элементом питания тип «G 13»
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
