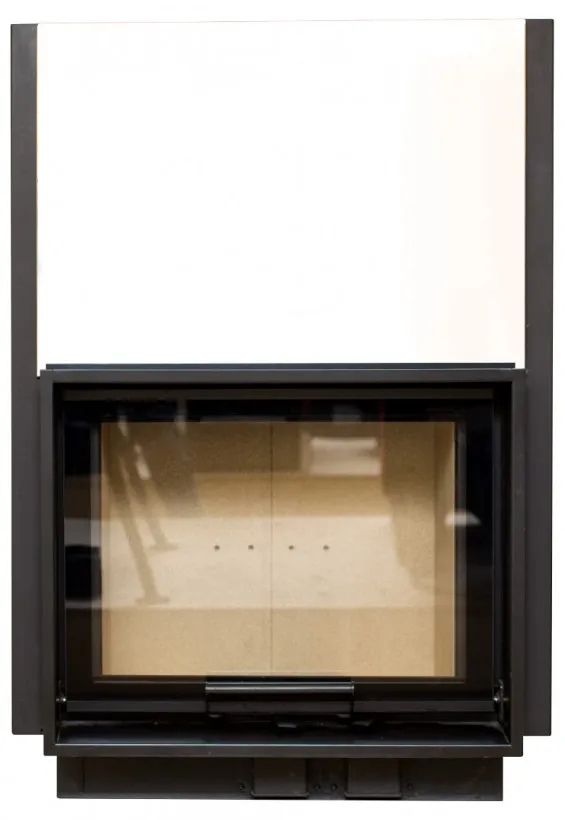

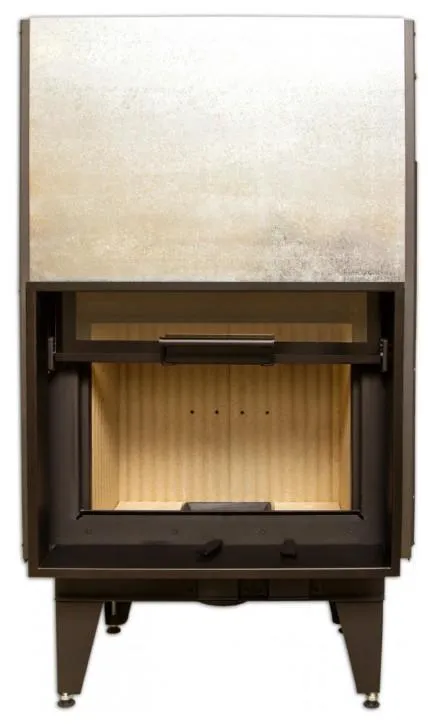

Каминная топка «Fenix-1E» предназначена для водяного или воздушного отопления жилых помещений максимальным объемом 200 м3. Большой светопрозрачный экран диагональю 65 см с защитой от копоти позволяет любоваться игрой огня. Стандартные размеры топки дают возможность легко подобрать понравившуюся облицовку. Дополнительная защита топки шамотом увеличивает срок службы.
Большой топливник и герметичная дверца обеспечивают длительный процесс горения. А специальное отверстие в ручке дверцы облегчает ее открывание и закрывание. При необходимости встроенный теплообменник можно приобрести отдельно в разделе «Комплектующие». Каминная топка «Fenix-1E» отличается от зарубежных аналогов более доступной и демократичной ценой.
Сочетает в себе отопительную печь и камин с большим светопрозрачным экраном. Рисунок вермикулита в топочной камере может отличаться от представленного на фото либо вермикулит производства SKAMOL может быть без рисунка. Корпуса топок изготовлены из стального листа толщиной 3 и 5 мм. Дверки топок окрашены термостойким лаком голландской фабрики Tempores. Корпуса термостойким лаком российского производства. В дверке установлено термостойкое стекло, изготовленное в Японии на предприятии Neokeram с принтингом по периметру.
Двухрядный набор конвективных труб и лучистое тепло от большого экрана быстро нагревают помещение. Каминные топки серии «Fenix» – соответствуют европейским нормам по качеству и технологии. В конструкции моделей учтены современные требования к закрытым топкам, соблюдение которых обеспечивает полное и эффективное сгорание топлива и удобство эксплуатации.
При компактных размерах отапливает помещение до 200 куб.м. Система «вторичного дожига» дымовых газов предохраняет внутреннюю поверхность топки и дымохода от наслоения сажи и копоти и повышает до 80% эффективность сгорания топлива.

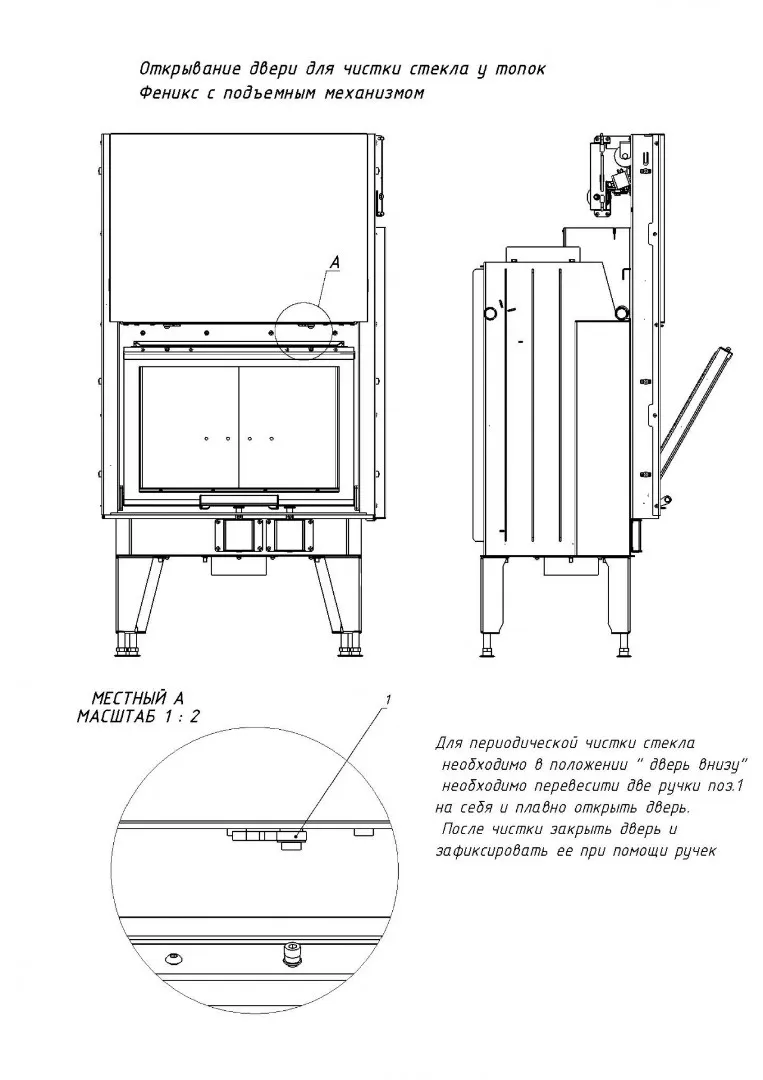

Светопрозрачный экран имеет защиту от закопчения. Система «чистое стекло» обеспечивает возможность эксплуатации топки и наблюдения за огнем без частой очистки внутренней поверхности остекленной дверки.
Топка защищена огнеупорным экраном для увеличения срока службы. За счет плотного прилегания дверки и точного регулирования подачи воздуха для горения можно обеспечить режим длительного сгорания топлива в течении 5-6 часов. Для предотвращения перегрева корпуса и для увеличения эффективности горения внутреннее пространство топко защищено плитами жесткого (900 кг/м3) вермикулита производства Scamol, Дания.
Вместительный топливник с герметичной дверцей становятся гарантией длительного процесса горения. Патрубок для подсоединения воздуховода, подающего воздух извне помещения, обеспечивает топке устойчивое горение, независимо от системы вентиляции и позволяет не сжигать кислород внутри дома. Для точной и удобной установки топки в проектное положение топка оборудована опорными винтами-домкратами.

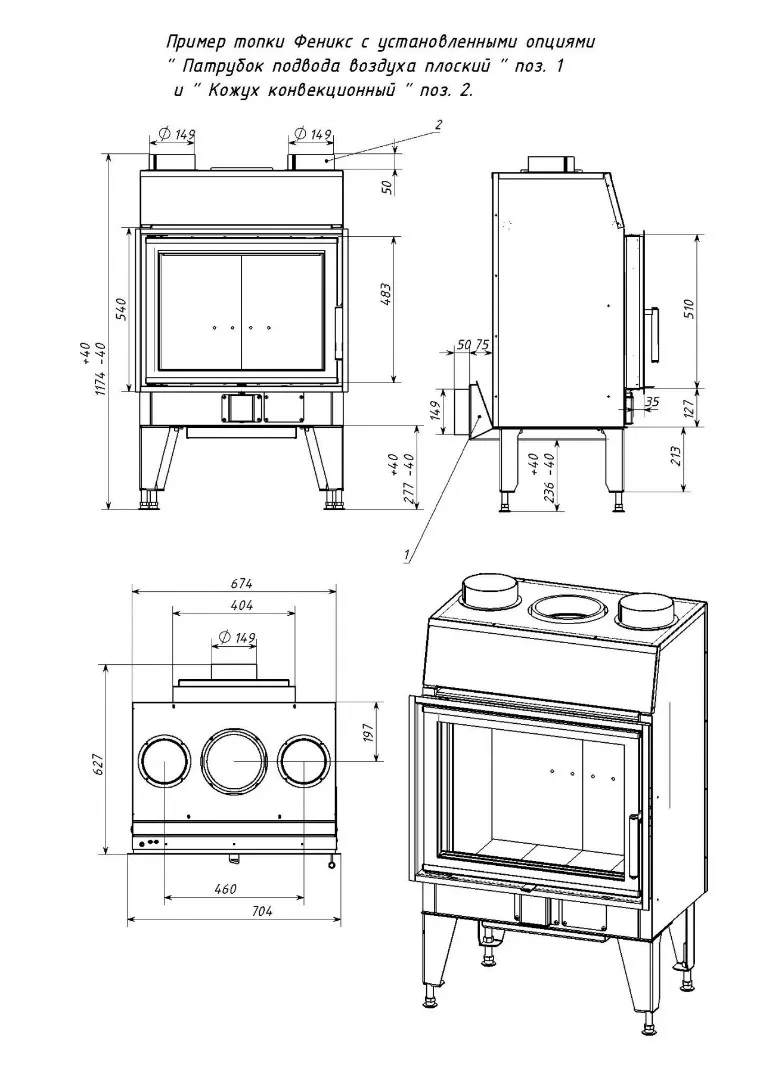

Все топки оборудованы патрубками на корпусе, которые позволяют без особых проблем перенести топку к месту установки. В качестве опции вместе с топкой может быть поставлен конвекционный кожух. С помощью кожуха и воздуховодов можно развести теплый воздух в соседние помещения и отопить небольшой дом площадью до 150 м2. Топки оборудованы в штатном варианте стальной блендрамой. Блендрама может сниматься и заменяться мраморным адаптером.
В топках «Fenix 1», «Fenix 1L», «Fenix 1R», «Fenix 1E» предусмотрена система современного подового горения, позволяющая повысить эффективность сжигания топлива. В подовых топках управление подачей первичного и вторичного воздуха осуществляется одной ручкой. Первичный воздух подается через диффузионную щель в нижней части корпуса топки между дверкой и подом. Наряду с подачей кислорода к топливу, первичный воздух в этом варианте предохраняет нижнюю часть стекла дверки от загрязнения. Вторичный воздух, поступает по каналам между корпусом топки и внутренней футеровкой, нагревается по ходу движения вверх, и подаётся непосредственно в зону горения через диффузионные отверстия в задней части топки и через каналы по периметру дверки. Такое решение позволяет дожечь несгоревшие летучие частички топлива и сохранить внутреннюю поверхность топки чистой.
Все топки в штатной комплектации поставляются с патрубками дымоудаления диаметром 200мм. Опционально топки могут быть оборудованы патрубками диаметром 150мм. Данная опция позволяет подсоединить топки к традиционным кирпичным дымоходам с размером канала в ½ кирпича – 140х140 мм.
|
Мощность, кВт |
10 |
|
Максимальный объем отапливаемого помещения, куб.м. |
До 300 |
|
Проем топочной дверцы, мм |
592х443 |
|
Срок гарантии, мес |
36 |
|
Габаритные размеры(ГхШхВ), мм |
538 х 800 х 1445 |
|
Диаметр дымохода, мм |
200; 150 |
|
Материал |
Конструкционная сталь |
|
Толщина стали, мм |
3 |
|
Вид топлива |
Дрова |
|
Масса изделия, кг |
185 |

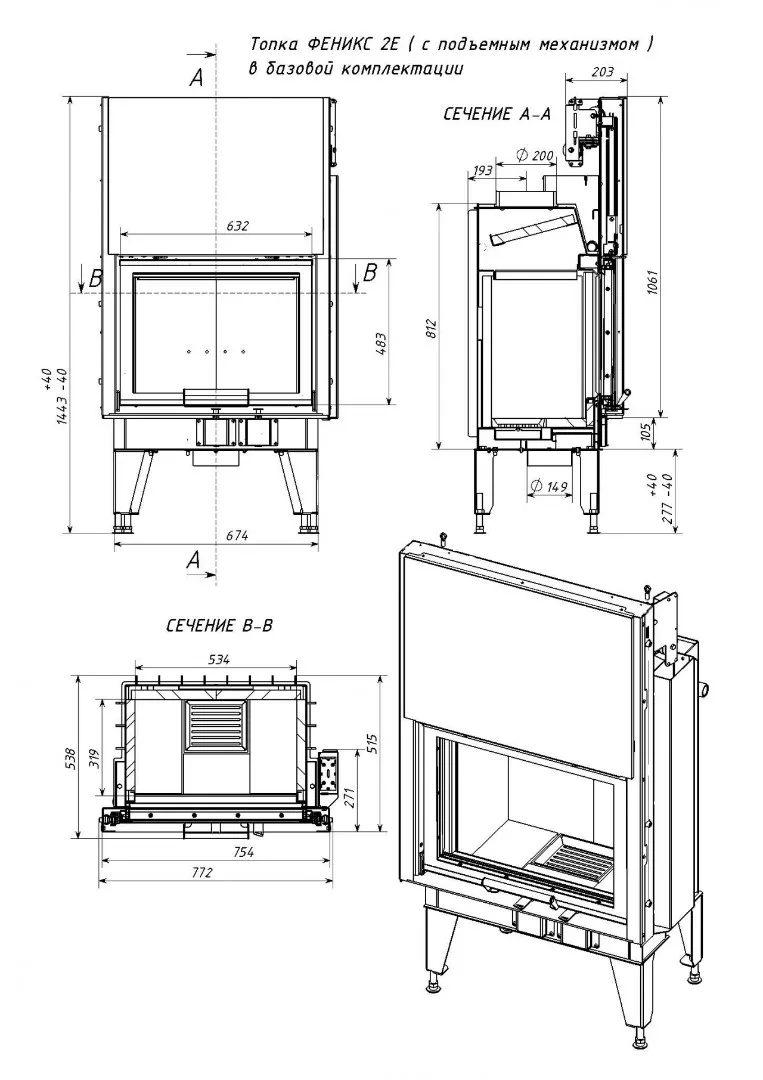

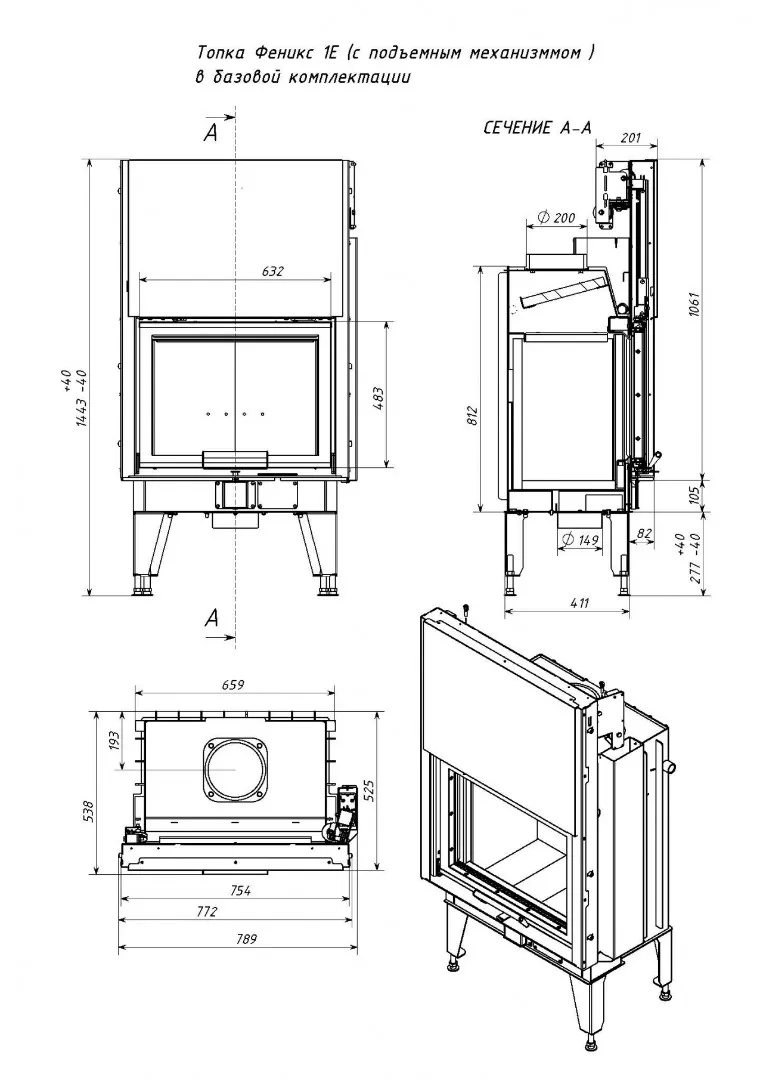

Рисунок 1. Габаритные размеры
Рисунок 2. Схема установки
Существует два варианта установки топок:
–«встроенный» – современное решение по «встраиванию» топки внутрь короба камина. Топка устанавливается на пол на ножках высотой 280 мм, расстояние от отметки низа дверки до отметки низа чистого пола - 440-480 мм) Наиболее комфортная высота для наблюдением за огнем в топке.
- «портальный» - оптимальное решение для камина с мраморным порталом. Особенно при желании установить над порталом телевизор.
В этом случае корпус топки ставится на пол через винты домкраты. Отметка низа дверки в этом варианте расположена на высоте 160-200 мм от отметки чистого пола.
|
Каминная топка «Fenix-1E» в сборе |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка
|
1 шт |
