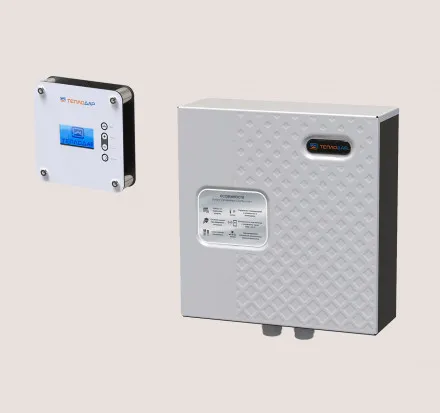

Пульт управления электрокаменкой Comfort AIR+ Теплодар
Пульт управления электрокаменками «Comfort AIR+» предназначен для управления режимами работы блока ТЭН электрокаменок. Пульт управления поддерживает заданную температуру в парильном помещении, путем контроля включения/отключения ТЭНов, имеет возможность аварийного отключения электрокаменки в случае превышения температуры воздуха в парильном помещении, а также поддерживает заданную влажность воздуха в парной (при наличии пароиспарителя в конструкции электрокаменки).
Пульт управления позволяет настроить не только время, но и дату включения блока ТЭН и продолжительность его работы, а также установить цикличность включения. Модуль расширения GSM* позволяют удаленно контролировать процесс работы пульта управления при помощи СМС сообщений или через Интернет. *не входит в комплект поставки, приобретается отдельно.
Основные характеристики пульта управления электрокаменкой Comfort AIR+
|
Габариты (ВхШхГ), мм
|
150х150х42 (внешняя панель) 276х279х81 (блок мощности)
|
|
Максимальная мощность коммутируемой нагрузки, кВт
|
18
|
|
Общее количество ступеней управления нагрузкой / максимальная мощность одной ступени, кВт
|
3/6,0
|
|
Напряжение питания, В
|
230/380
|
|
Диапазон регулировки по температуре в парилке / дискретность регулировки, ºС
|
41÷110 / 1
|
|
Диапазон регулировки по уровню влажности в парилке / дискретность регулировки, %
|
10÷80 / 1
|
|
Возможность подключения датчика температуры со встроенным термовыключателем
|
Присутствует
|
|
Управление задержкой включения, час
|
Таймер
|
|
Управление длительностью работы, час
|
1-8/12
|
|
Аварийное отключение силовой части (по перегреву помещения парилки свыше 110 ºС, обрыву основного датчика температуры)
|
Присутствует
|
|
Защита пульта от «залипания контактов силового коммутационного элемента»
|
Присутствует
|
|
Защита ТЭНов электрокаменки от перегрева
|
Присутствует
|
|
Память об аварийных ситуациях
|
Присутствует
|
|
Управление освещением сауны
|
Присутствует
|
|
Управление вентиляцией сауны
|
Присутствует
|
|
Контроль закрытия двери сауны
|
Присутствует
|
|
Возможность подключения модуля GSM
|
Присутствует
|
|
Возможность подключения модуля Wi-Fi
|
Присутствует
|
|
Возможность управления работой нескольких электрокаменок с помощью одной внешней панели, при условии наличия необходимого количества блоков мощности
|
Присутствует
|
Схема устройства и установки

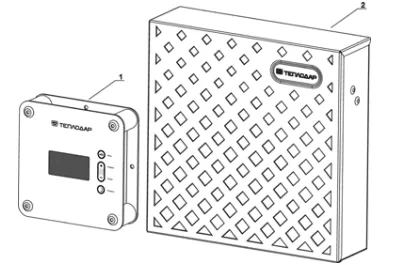

Рисунок 1. Устройство

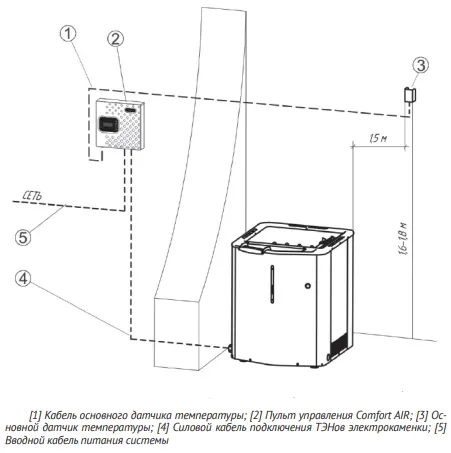

Рисунок 2. Размещение основных компонентов

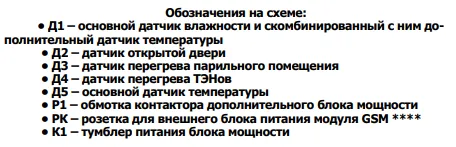

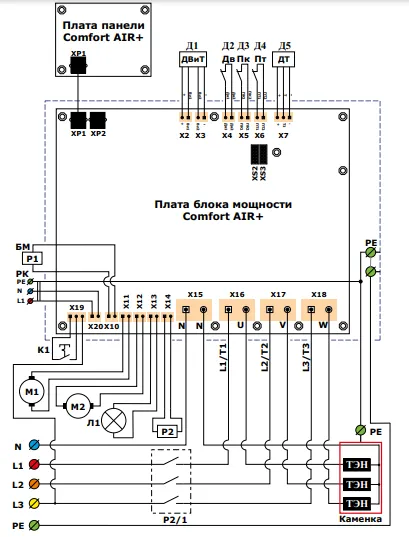

Рисунок 3. Пример трехфазного подключения

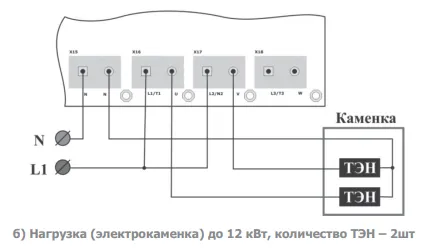

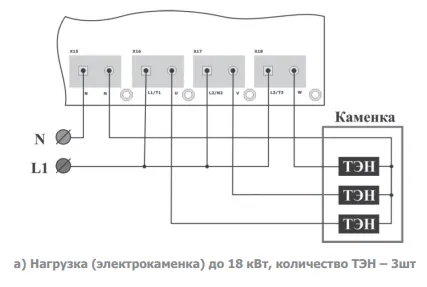

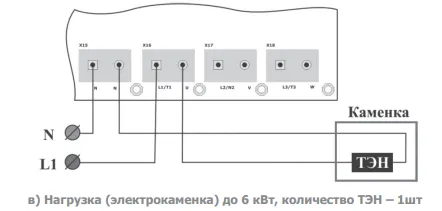

Рисунок 4. Варианты однофазного подключения
Комплект поставки:
|
Блок мощности Comfort Air+
|
1 шт
|
|
Внешняя панель управления Comfort Air+
|
1 шт
|
|
Датчик температуры Comfort
|
1 шт
|
|
Датчик влажности Comfort
|
1 шт
|
|
Кабель межблочный
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Комплект крепежа
|
1 шт
|
|
Ключ шестигранный
|
1 шт
|
