Пульт управления электрокаменками Comfort AIR предназначен для управления режимами работы ТЭН электрокаменок. Пульт управления поддерживает заданную температуру в парильном помещении путем контроля включения (отключения) ТЭНов, имеет возможность аварийного отключения электрокаменки в случае превышения температуры воздуха в парильном помещении. Пульт управления позволяет настроить время включения блока ТЭН и продолжительность его работы
Модули, входящие в состав пульта управления электрокаменками Comfort AIR: Силовой блок регулировки мощности, обеспечивающий управление нагрузкой; Панель управления, встроенная в корпус блока мощности. Имеет в своем составе четырехразрядный индикатор, а также органы управления вводом информации; Комплект датчиков с присоединительными кабелями.
|
Габариты (ВхШхГ), мм |
276х279х81 |
|
Максимальная мощность коммутируемой нагрузки, кВт |
18 |
|
Общее количество ступеней управления нагрузкой / максимальная мощность одной ступени, кВт |
3/6,0 |
|
Напряжение питания, В |
230/380 |
|
Диапазон регулировки по температуре в парилке / дискретность регулировки, ºС |
41÷110 / 1 |
|
Возможность подключения датчика температуры со встроенным термовыключателем |
Присутствует |
|
Управление задержкой включения, час |
1-3 |
|
Управление длительностью работы, час |
1-6 |
|
Аварийное отключение силовой части (по перегреву помещения парилки свыше 110 ºС, обрыву основного датчика температуры) |
Присутствует |
|
Вход для защиты пульта от «залипания контактов силового коммутационного элемента |
Присутствует |
|
Вход для подключения датчика защиты ТЭНов электрокаменки от перегрева (сухой контакт) |
Присутствует |

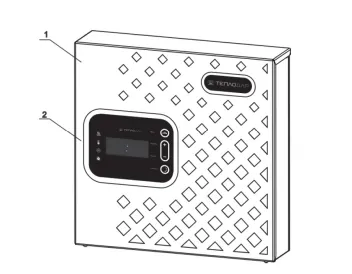

Рисунок 1. Устройство
Рисунок 2. Размещение основных компонентов

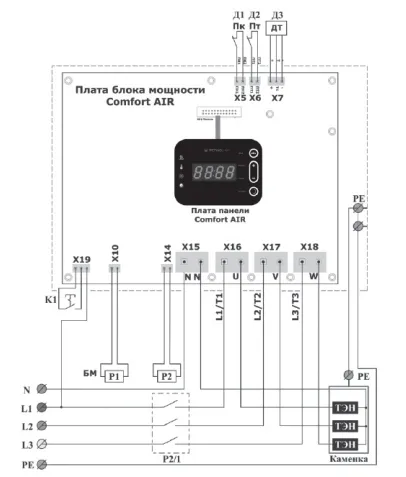

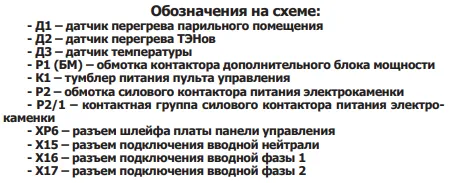

Рисунок 3. Пример трехфазного подключения
Рисунок 4. Варианты однофазного подключения
|
Пульт управления Comfort Air |
1 шт |
|
Датчик температуры Comfort |
1 шт |
|
Комплект крепежа |
1 шт |
|
Упаковка |
1 шт |
|
Руководство по эксплуатации |
1 шт |
