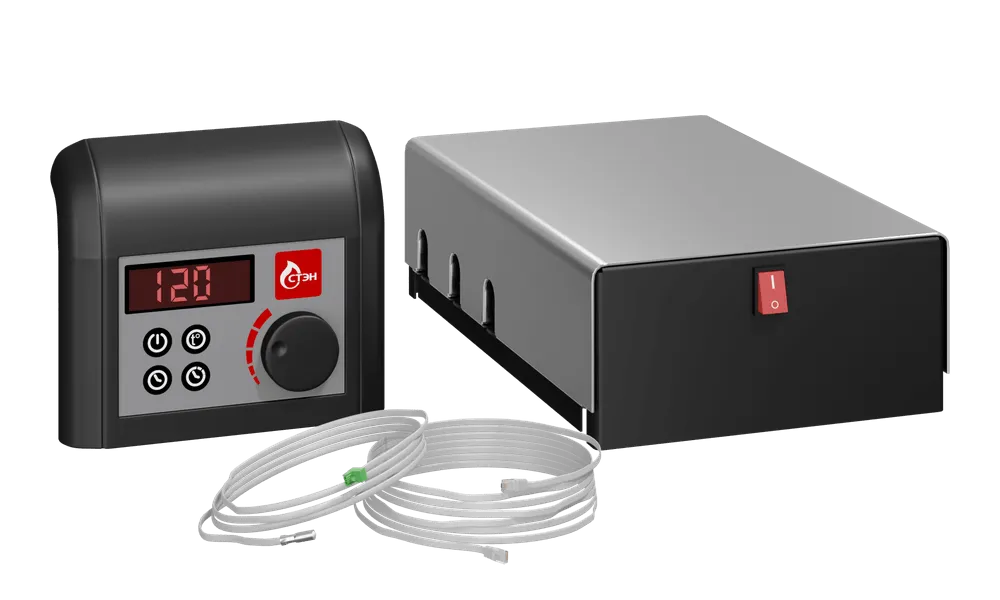

Пульт управления электрокаменкой ПУЭ-12 ЭКМ Plus
Пульт управления электрокаменкой (далее ПУЭ) предназначен для управления работой электрических устройств, изготовленных основе трубчатых электронагревателей (далее ТЭН), где требуется автоматическое поддерживание установленного значения температуры в диапазоне 40-120 °С.

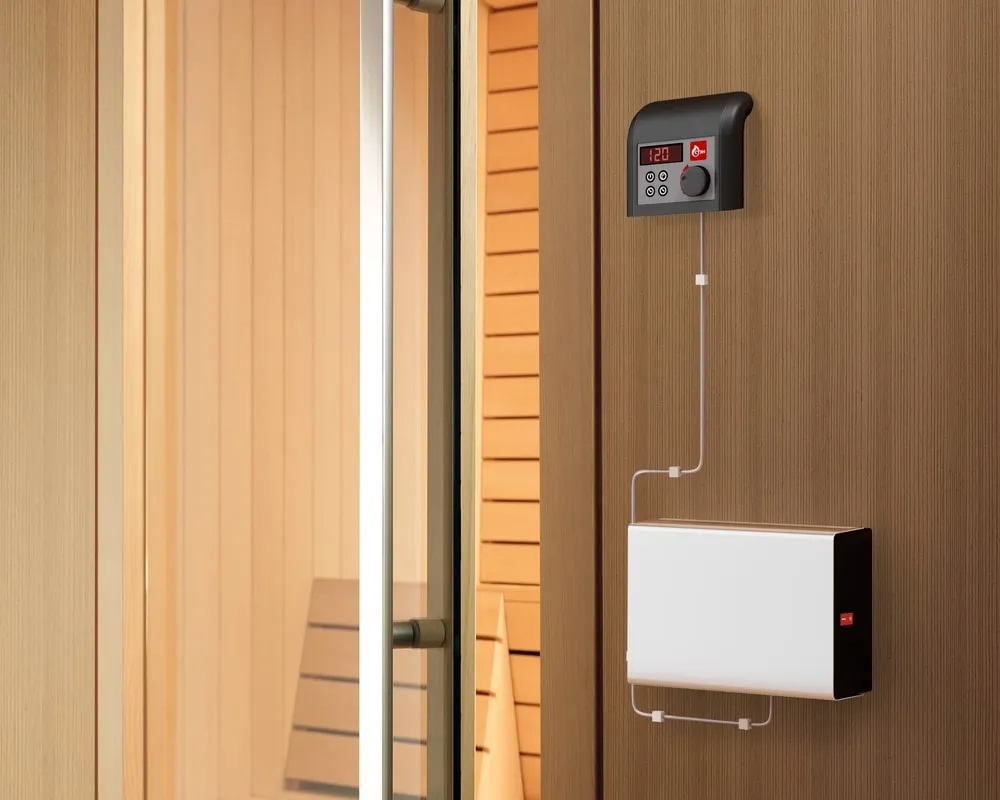

В частности ПУЭ может использоваться для управления температурой воздуха в саунах с электрокаменками, не имеющими встроенного блока управления, изготовленных на 2 или 3 ТЭНах. ТЭНы в электрокаменке должны быть рассчитаны на напряжение 220В.
Характеристики ПУЭ ЭКМ
|
Габариты панели управления (Г х Ш х В)
|
50х140х120
|
|
Габариты силового блока (Г х Ш х В)
|
75х260х170
|
|
Мощность электрокаменки, не более, кВт
|
12
|
|
Мощность ТЭНов электрокаменки не более, кВт
|
4+4+4
|
|
Номинальное напряжение, В
|
220/380
|
|
Минимальные сечения 2х жильных медных проводов при однофазном подключении, мм2
|
4,0
|
|
Минимальные сечения медных проводов при трехфазном подключении, мм2
|
2,5
|
|
Максимальное время работы, час
|
6
|
|
Масса, кг
|
2
|
|
Длина кабеля датчика температуры, м
|
2,0
|
|
Длина кабеля управления, м
|
4,0
|
Схемы управления и устройство

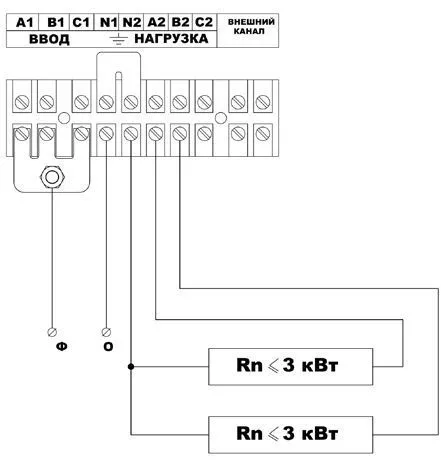

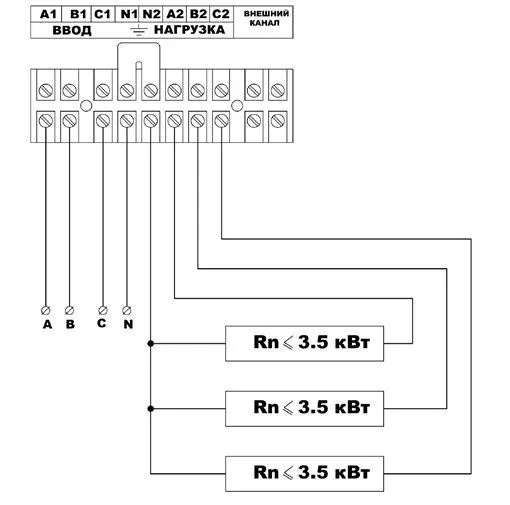

Рисунок 1. Допустимые варианты однофазного подключения

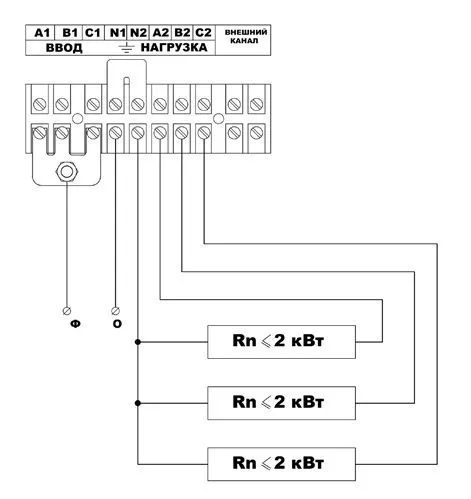

Рисунок 2. Трёхфазное подключение

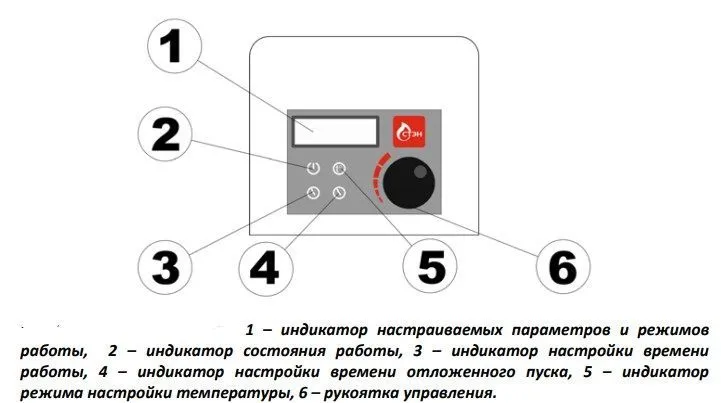

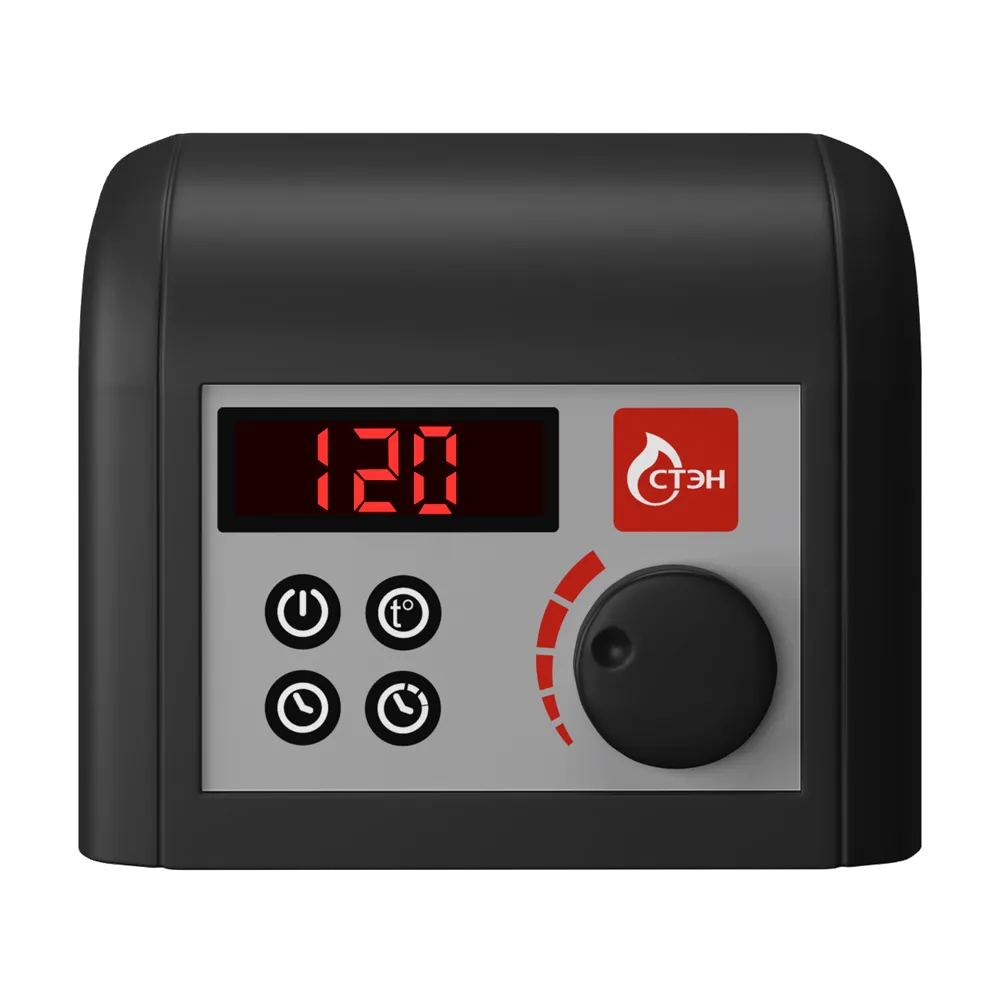

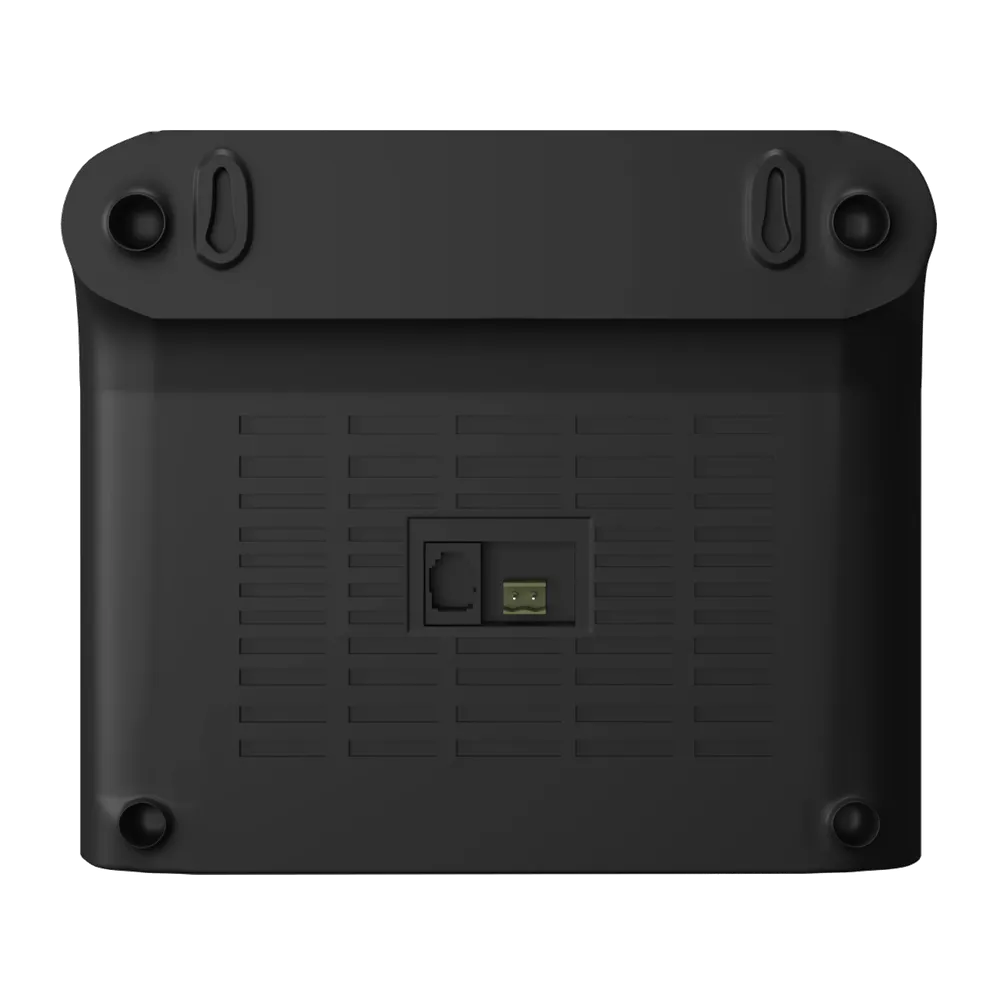

Рисунок 3. Панель управления

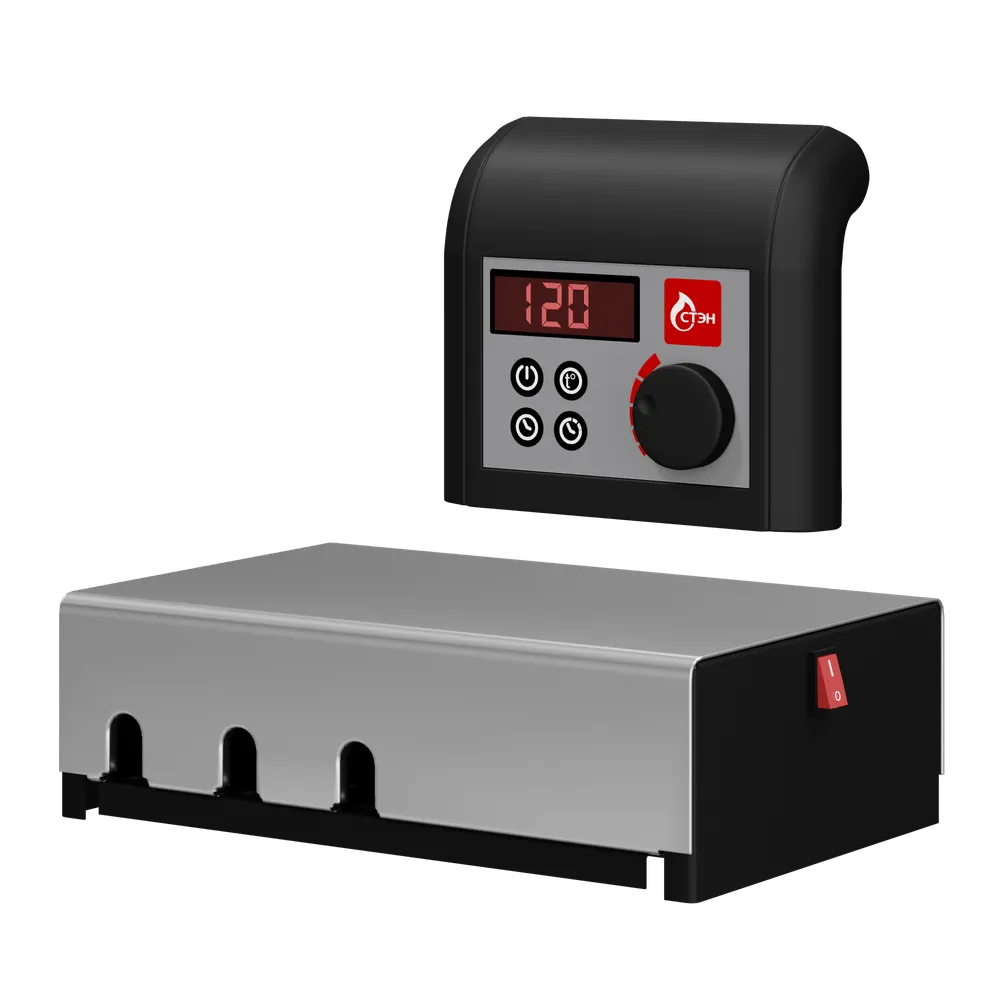

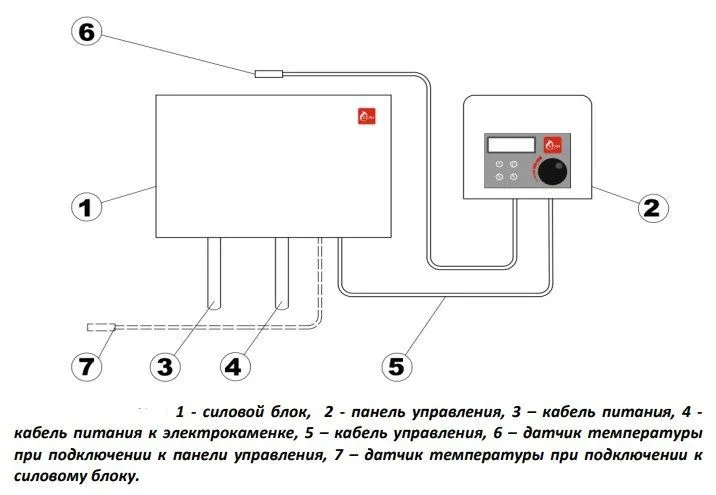

Рисунок 4. Общая схема устройства

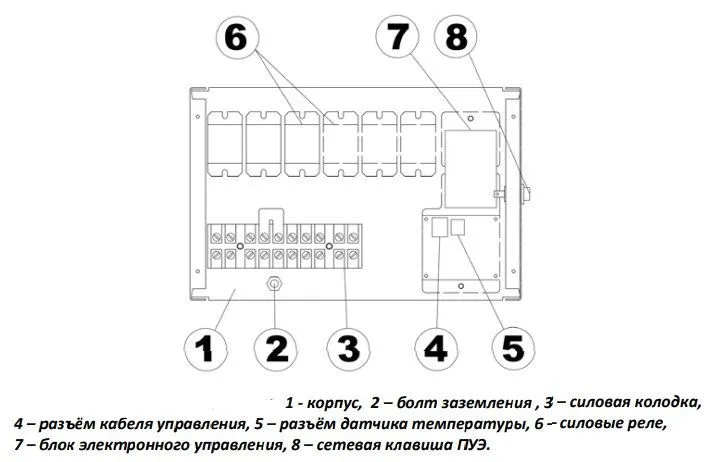

Рисунок 5. Устройство силового блока
Комплект поставки:
Комплект поставки:
|
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
- Руководство по эксплуатации
|
1 шт.
|
- Шина однофазного подключения
|
1 шт.
|
