Пульт управления электрокаменкой (далее ПУЭ) предназначен для управления работой электрических устройств, изготовленных основе трубчатых электронагревателей (далее ТЭН), где требуется автоматическое поддерживание установленного значения температуры в диапазоне 40-120 °С.
В частности ПУЭ может использоваться для управления температурой воздуха в саунах с электрокаменками, не имеющими встроенного блока управления, изготовленных на 2 или 3 ТЭНах. ТЭНы в электрокаменке должны быть рассчитаны на напряжение 220В. . Корпус силового блока пульта изготовлен из конструкционной и нержавеющей стали. Корпус панели управления - из пластика АВС.
|
Габариты панели управления (Г х Ш х В) |
50х140х120 |
|
Габариты силового блока (Г х Ш х В) |
75х260х170 |
|
Мощность электрокаменки, не более, кВт |
18 |
|
Мощность ТЭНов электрокаменки не более, кВт |
6+6+6 |
|
Номинальное напряжение, В |
220/380 |
|
Минимальные сечения 2х жильных медных проводов при однофазном подключении, мм2 |
4,0 |
|
Минимальные сечения медных проводов при трехфазном подключении, мм2 |
4,0 |
|
Максимальное время работы, час |
6 |
| Масса, кг |
2 |
|
Длина кабеля датчика температуры, м |
2,0 |
|
Длина кабеля управления, м |
4,0 |
Рисунок 1. Допустимые варианты однофазного подключения

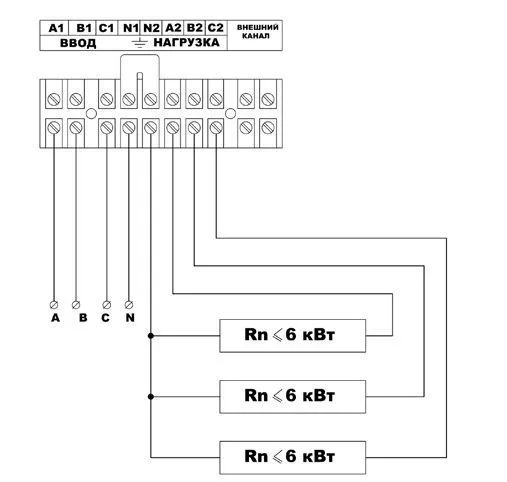

Рисунок 2. Трёхфазное подключение
Рисунок 3. Панель управления
Рисунок 4. Общая схема устройства
Рисунок 5. Устройство силового блока
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
