Пульт управления электрокаменкой ПУЭ-12 ЭКМ
Пульт управления электрокаменкой (далее ПУЭ) предназначен для управления работой электрических устройств, изготовленных основе трубчатых электронагревателей ( далее ТЭН ), где требуется автоматическое поддерживание установленного значения температуры в диапазоне 25-125 °С ) .
В частности ПУЭ может использоваться для управления температурой воздуха в саунах с электрокаменками, не имеющими встроенного блока управления, изготовленных по однофазной схеме на 2-ух ТЭНах не более 3 кВт каждый ( для ПУЭ-6ЭКМ ) или по трехфазной схеме на 3-х ТЭНах не более 3(5) кВт каждый (для ПУЭ10ЭКМ, ПУЭ-15ЭКМ ).
Характеристики ПУЭ ЭКМ
|
Габариты (Г х Ш х В)
|
95х210х180
|
|
Мощность электрокаменки, не более, кВт
|
12
|
|
Мощность ТЭНов электрокаменки не более, кВт
|
4+4+4
|
|
Дифференциал, С
|
3-8
|
|
Номинальное напряжение, В
|
220/380
|
|
Минимальные сечения 2х жильных медных проводов при однофазном подключении, мм2
|
4,0
|
|
Минимальные сечения медных проводов при трехфазном подключении
|
2,5
|
|
Длина капиллярной трубки не менее, м
|
1,0
|
|
Масса, кг
|
2
|
Схемы управления и устройство

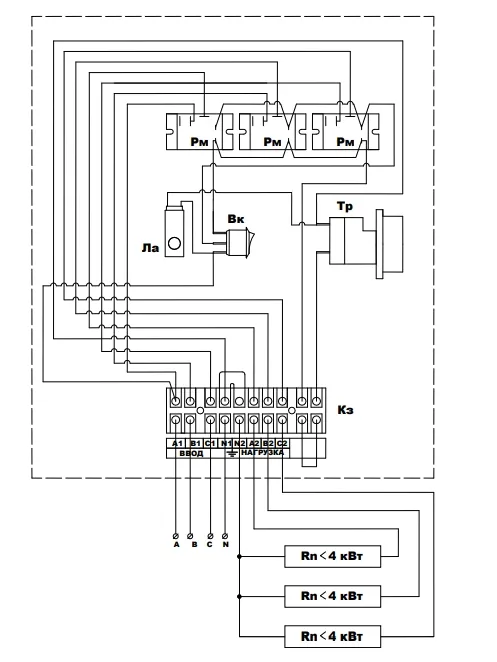

Рисунок 1. Схема монтажная
Комплект поставки:
|
|
1 шт.
|
- Руководство по эксплуатации
|
1 шт.
|
