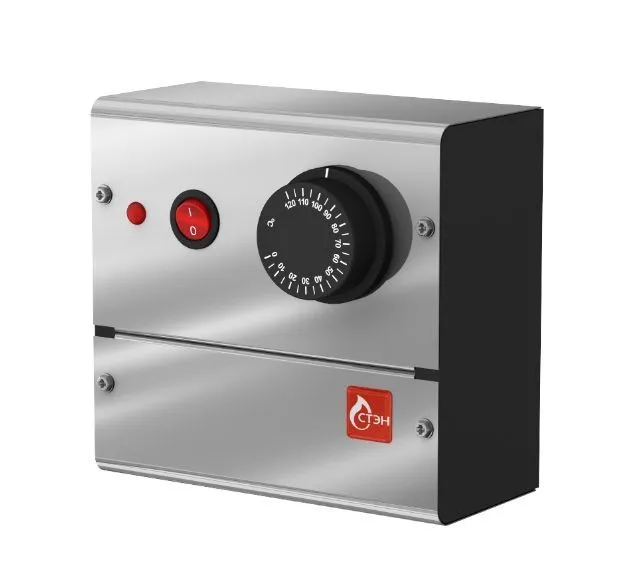

Пульт управления электрокаменкой (далее ПУЭ) предназначен для управления работой электрических устройств, изготовленных основе трубчатых электронагревателей ( далее ТЭН ), где требуется автоматическое поддерживание установленного значения температуры в диапазоне 25-125 °С ) .
В частности ПУЭ может использоваться для управления температурой воздуха в саунах с электрокаменками, не имеющими встроенного блока управления, изготовленных по однофазной схеме на 2-ух ТЭНах не более 3 кВт каждый ( для ПУЭ-6ЭКМ ) или по трехфазной схеме на 3-х ТЭНах не более 3(5) кВт каждый (для ПУЭ10ЭКМ, ПУЭ-15ЭКМ ).
|
Габариты (Г х Ш х В) |
95х160х150 |
|
Мощность электрокаменки, не более, кВт |
6 |
|
Мощность ТЭНов электрокаменки не более, кВт |
3+3 |
|
Дифференциал, С |
3-8 |
|
Номинальное напряжение, В |
220 |
|
Минимальные сечения 2х жильных медных проводов при однофазном подключении, мм2 |
4,0 |
|
Минимальные сечения медных проводов при трехфазном подключении |
- |
|
Длина капиллярной трубки не менее, м |
1,0 |
| Масса, кг |
1,3 |

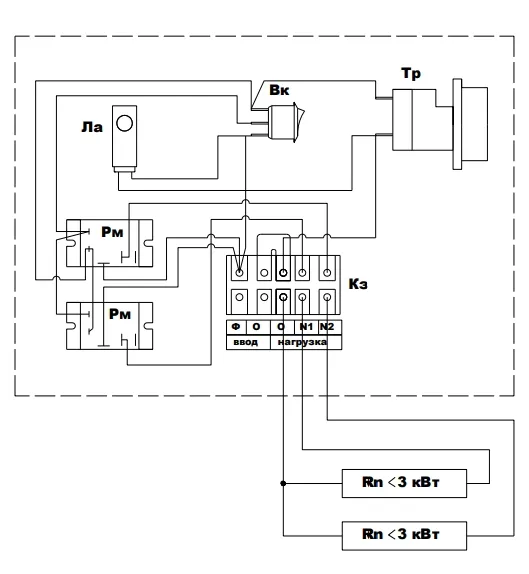

Рисунок 1. Схема монтажная
|
1 шт. |
|
1 шт. |
