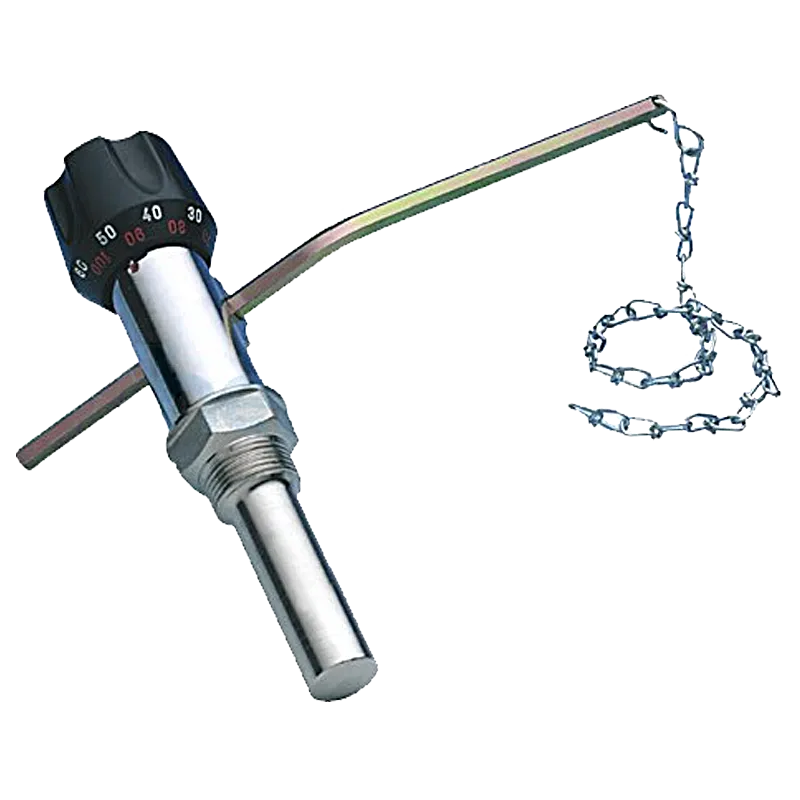

Регулятор тяги
Регулятор тяги
Регулятор термомеханический, регулирует тягу в котле и изменяет интенсивность горения в зависимости от нужд системы отопления, вертикальная или горизонтальная установка, регулировка 30 - 100 ˚С, резьба 3/4"
Материал корпуса: цельнометаллический
Материал ручки: термостойкая смола высокого теплового сопротивления
Температурный элемент: восковой высокочувствительный
Шкала регулировки: 30° – 100°С
Длина цепочки: 1200мм
Выбег цепочки: 6мм/10°С
Полезная сила: 850г.
Длина рычага: от 120 до 145мм
Угол рычага: 120°
Подключение к котлу: наружная коническая резьба 3/4”
Установка: вертикальная или горизонтальная
Применение: твердотопливные котлы
Основные характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Цельнометаллический |
| Материал ручки | Термостойкая смола высокого теплового сопротивления |
| Температурный элемент | Восковой высокочувствительный |
| Шкала регулировки | 30° – 100°С |
| Длина цепочки | 1200 мм |
| Выбег цепочки | 6 мм/10°С |
| Полезная сила | 850 г |
| Длина рычага | От 120 до 145 мм |
| Угол рычага | 120° |
| Подключение к котлу | Наружная коническая резьба 3/4” |
| Установка | Вертикальная или горизонтальная |
| Применение | Твердотопливные котлы |
Схема устройства и установки

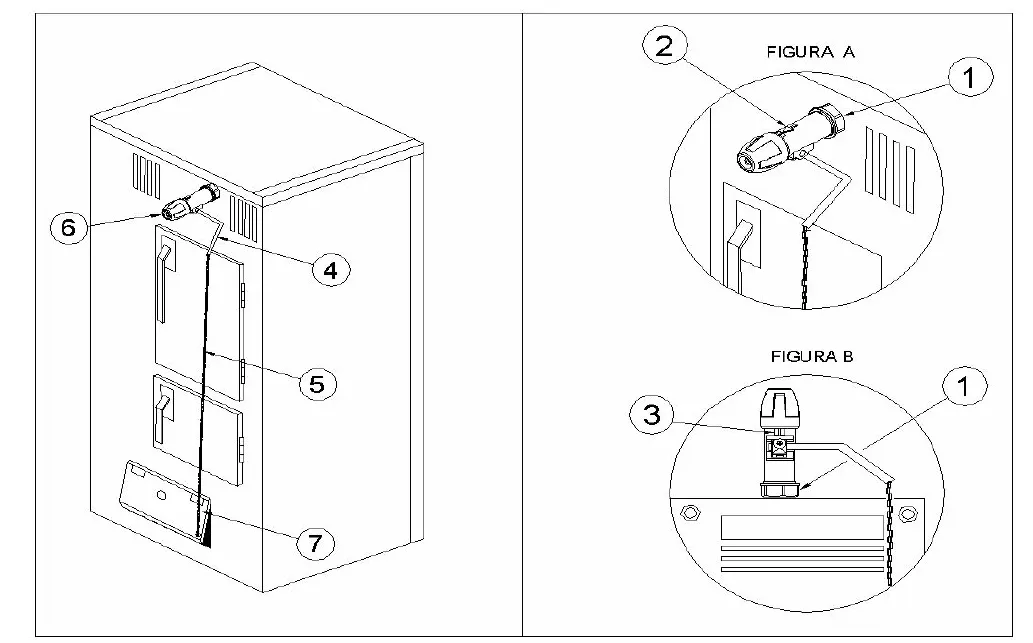

Рисунок 1. Устройство
1- Закрутить соединение 3/4” (1) на специальной муфте установленной на котле. Сжать до конца
устройство, для обеспечения герметичности и возможности регулировки. При горизонтальном
монтаже (рис.A), регулятор должен крепиться таким образом, чтобы указательная стрелка (2)
находилась вверху. При вертикальном монтаже (рис.B) установить устройство с прорезью (3)
повернутой к фронтальной части котла.
2- После снятия пластикового стержня с седла регулятора, вставить шестигранный рычаг (4) с
цепочкой (5). Если поддерживающий элемент рычага регулятора не устанавливается, то нужно
установить его снова, обращая внимание на соблюдение правильного направления монтажа.
3- После установки ручки регулятора (6) на 60°C, заблокировать ручку с цепочкой, в положении
слегка наклоненной книзу таким образом, чтобы цепочка находилась на той же оси соединения
находящейся на дверце тяги (7).
Комплект поставки:
|
Регулятор тяги |
1 шт |
|
Упаковка |
1 шт |
|
Руководство по эксплуатации |
1 шт |
