Комплект котловой автоматики TurboJet
Комплект котловой автоматики TurboJet предназначен для контроля и регулировки процесса горения топлива в котле с целью оптимизации температуры теплоносителя в соответствии с настройками, которые задает потребитель. Комплект состоит из переходной рамки, вентилятора наддува и цифрового контроллера. Автоматизирует и оптимизирует процесс горения, увеличивает длительность горения от одной закладки. Подходит для всей серии котлов СТЭН КОБАЛЬТ.
Блок управления обеспечивает поддержание установленной температуры через включение вентилятора. Вентилятор включится, когда температура снизится, и выключится, когда температура повысится. Автоматическое включение насоса системы отопления, когда будет достигнута температура включения насоса. Автоматическое включение вентилятора и насоса, когда закончится топливо в котле.
Характеристики
|
Напряжение, V
|
230
|
|
Нагрузка (насос), Вт
|
130
|
|
Нагрузка (вентилятор), Вт
|
83
|
|
Производительность вентилятора, куб.м/ч
|
285
|
|
Диапазон измерения температур, °С
|
5-90
|
|
Диапазон установления температур, °С
|
35-80
|
|
Функция АНТИСТОП насоса
|
каждый 7-й день на 10 сек
|
|
Функция АНТИЗАМЕРЗАНИЕ, °С
|
ниже 5
|
|
Состояние ТРЕВОГА, °С
|
ниже 5 и выше 90
|
|
Регулировка мощности вентилятора, %
|
30-100
|
|
Температура включения насоса, °С
|
35-70
|
|
Диапазон регуляции мощности во время продувов,
|
% 30-100
|
|
Масса комплекта, кг
|
4,8
|
Схемы управления и устройство

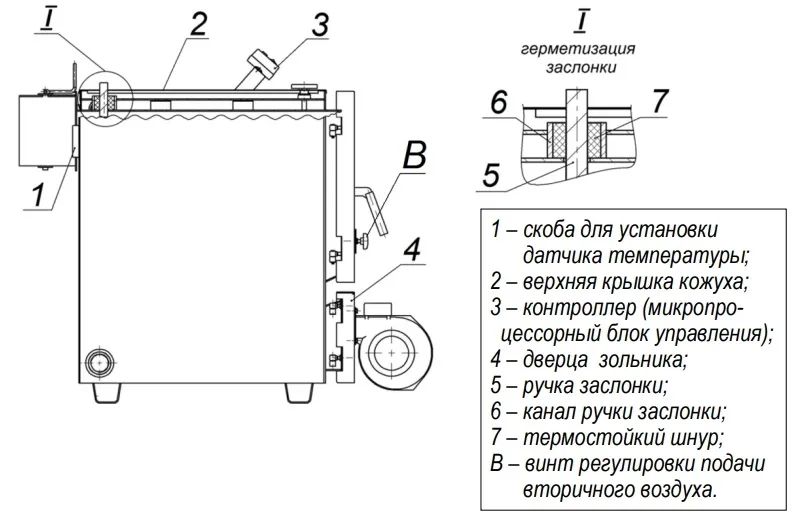

Рисунок 1. Устройство

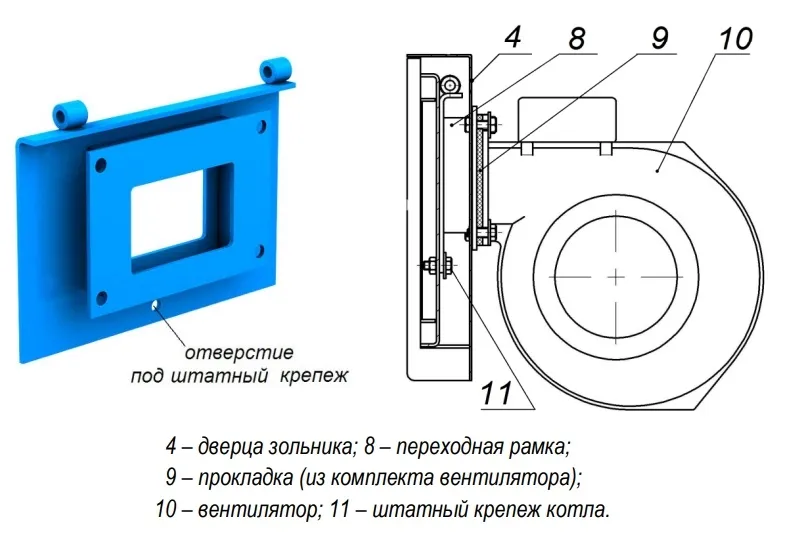

Рисунок 2. Установка вентилятора

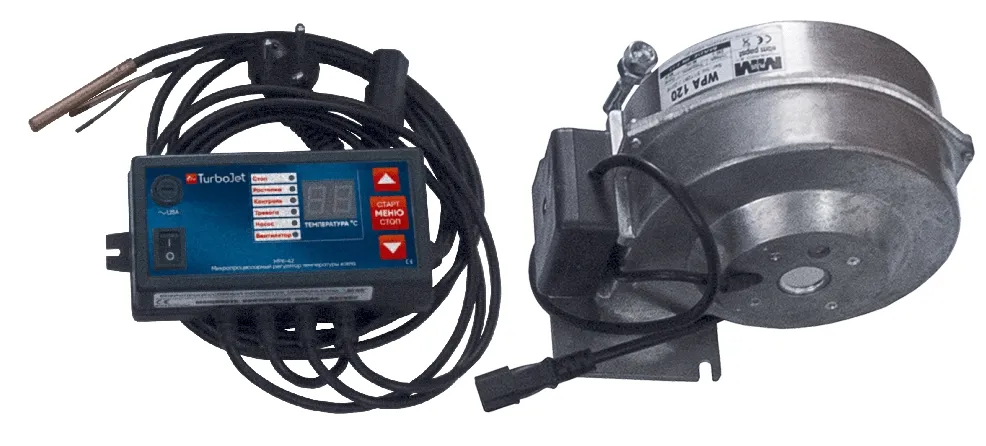

Комплект поставки:
|
1
|
Рамка переходная
|
1 шт.
|
|
2
|
Микропроцессорный регулятор температуры котла (комплект)
|
1 шт.
|
|
3
|
Вентилятор MplusM WPA 120 (комплект)
|
1 шт.
|
|
4
|
Болт М6×16
|
5 шт.
|
|
5
|
Гайка М6
|
4 шт.
|
|
6
|
Шайба С6
|
5 шт.
|
|
7
|
Термостойкий шнур (для заслонки)
|
1 шт.
|
|
8
|
Инструкция по монтажу
|
1 шт.
|
