Линейка твердотопливных конвекционных печей длительного горения номинальной мощностью от 6 до 40 кВт предназначена для экономичного воздушного отопления жилых и нежилых помещений максимальным объемом от 100 до 1000 м3 соответственно. В линейку входят модели «Гимназист», «Студент», «Инженер», «Доцент» и «Профессор»
Отличаются они габаритными размерами, массой, объемом камеры сгорания, диаметром и количеством конвективных труб, площадью поверхностей нагрева, а также диаметром выхода дымохода. В печах рекордно развита площадь поверхностей, которые непосредственно нагреваются пламенем и охлаждаются воздухом. Конвективные теплообменные трубы по всему поперечному сечению и по всей длине, от начала до конца, находятся непосредственно в пламени. Передняя и задняя поверхности, на которых размещены конвективные трубы, полноценно участвуют в конвективном теплообмене.
Большой герметичный топливник позволяет эффективно использовать печь в режиме длительного горения. Конвекционные печи предназначены в первую очередь для отопления помещений, но также на верхней горизонтальной поверхности, нагреваемой пламенем, можно готовить пищу. За счет дополнительно установленных съемников тепла, обеспечивается возможность направить горячий воздух с боковых конвективных труб через воздуховоды в смежные помещения.
Внешний дизайн печей выполнен в цвете «антрацит». Модификации печей различаются комплектацией: стальная или чугунная дверца со стеклом, выход дымохода вверх или назад. Линейка твердотопливных конвекционных печей идеально подходит для воздушного отопления жилых помещений, гаражей, теплиц, ангаров и так далее.
Конструкторское решение позволило максимально развить площади нагреваемых поверхностей
Предусмотрена возможность разогрева пищи на верхней нагреваемой поверхности
Все поверхности на которых размещаются конвективные трубы, полноценно участвуют в теплообмене
Печь имеет большой сменный колосник для равномерного горения топлива по всей площади топки. Через щели колосника зола может свободно попадать в зольный ящик
Теплообменные конвективные трубы распределенные по всему поперечному сечению и по всей длине, нагреваются непосредственно открытым огнем, что увеличивает эффективность их работы при компактных габаритах
Входные отверстия теплообменных конвективных труб расположены на определенном расстоянии выше уровня пола, что благоприятствует свободной конвекции нагретого воздуха
Встроенное в конструкцию топки основание имеет специальные отверстия для крепления к полу, что обеспечивает устойчивость печи
позволяет эффективно работать в режиме длительного горения
что способствует её максимальному нагреву
|
Габариты (Г х Ш х В), мм
|
970 х 670 х 1110 |
|
Глубина топочной камеры, мм |
695 |
|
Диаметр дымохода, мм |
200 |
|
Масса печи, кг |
214 |
|
Максимальный объем отапливаемого помещения, м3 |
1000 |
|
Рекомендуемая высота дымохода, м. |
8 |
|
Вид топлива |
Дрова |
|
Гарантийный срок, мес |
12 |
|
Объём камеры сгорания, л |
400 |
|
Проём топочной дверцы, мм |
290 х 340 |
|
Максимальная мощность,кВт |
40 |
|
Диаметр конвекционных труб, мм |
80 |
|
Кол-во конвекционных труб, шт |
18 |
|
Материал |
Конструкционная сталь |
|
Толщина, мм |
3 |
Рисунок 1. Расположение основных элементов печи

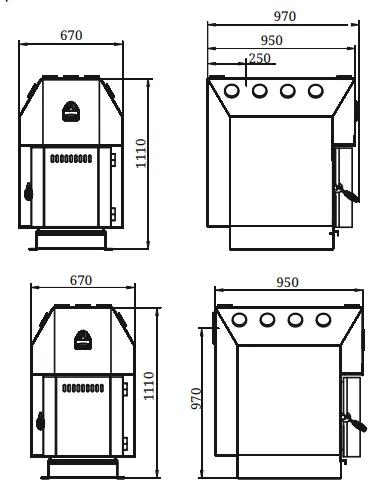

Рисунок 2. Габаритные размеры с выводом трубы вверх и назад
Рисунок 3. Схема установки
|

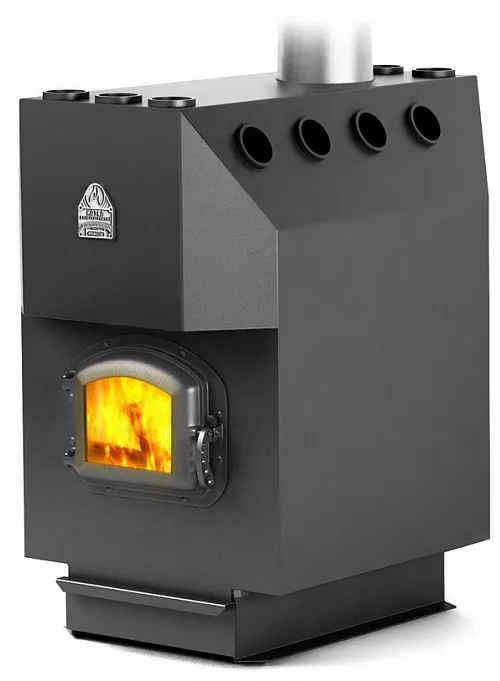

Дровяная конвекционная печь в сборе |
1 шт |
|
Ящик зольный |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка
|
1 шт |
