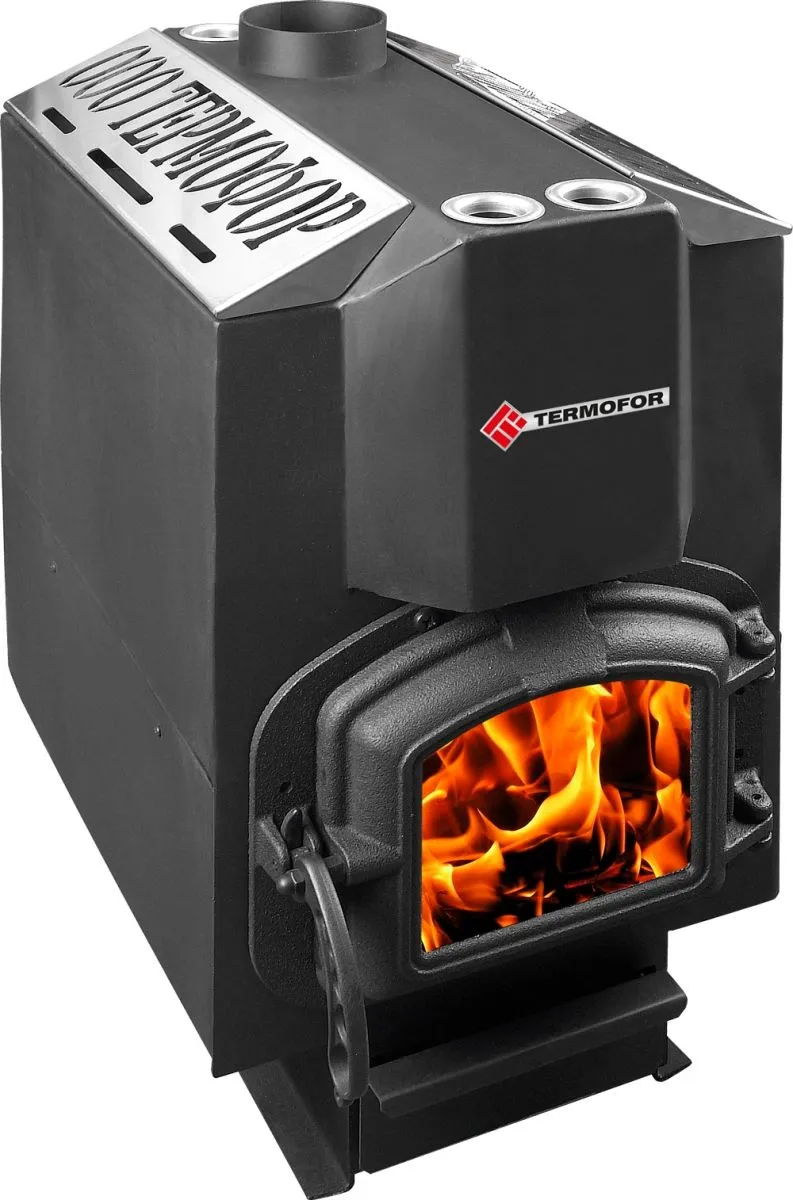

Отопительная угольная печь Ставр 15
Дровяная отопительная печь «Ставр 15» предназначена для эффективного отопления жилых и производственных помещений, временных домов, гаражей, подвалов, теплиц, а также для подогрева пищи. Корпус печи, представляет собой цельносварную конструкцию прямоугольной формы, изготовленную из конструкционной стали толщиной 3мм.
Внутри корпуса расположены 2 ряда перекрещивающихся конвективных труб и отбойник, за счет которых образуется сложное движение дымовых газов. Воздушные потоки интенсивно нагреваются в трубах и обеспечивают быстрый прогрев помещения. Для подачи вторичного воздуха в топочную камеру на задней стенке печи расположены жиклеры (дожигательные каналы).
Дверь, вращаясь на шарнире, открывается на 140 градусов и имеет полость с установленным в ней уплотнителем. Механизм запирания надежно фиксирует топочную дверцу в закрытом положении. Колосниковая решетка изготовлена из цельного литейного чугуна.
Боковые стенки печи охвачены кожухом-конвектором, который обеспечивает наиболее эффективный, равномерный, безопасный прогрев помещения, за счет конвективных потоков, а так же защищают от инфракрасного излучения. Верхняя поверхность корпуса печи используется в качестве варочной поверхности.
Печь способна работать в интенсивном режиме и в экономичном режиме. Время работы на одной закладке топлива в экономичном режиме до 6 часов.
ВНИМАНИЕ! Использование угля в печи «Ставр 15» допускается только в «Режиме длительного газогенераторного горения».
Основные преимущества Отопительной печи Ставр
- 01 Конвекторы
а также конвекционные трубы по периметру печи увеличивают в разы отдачу тепла путем движения нагретого воздуха
- 02 Компактность
небольшие габариты печи позволяют установить ее в любом удобном месте
- 03 Эффективность
топка имеет необычную конструкцию, через внутреннее пространство топки проходят конвекционные трубки, которые во время горения нагреваются до высоких температур, тем самым увеличивает КПД печи и скорость нагрева помещения
- 04 надежность
Все наружные поверхности печи окрашены двумя слоями жаростойкой кремнийорганической эмалью.
- 05 Универсальность
широкая нагревающая поверхность верхней части корпуса печи позволяет размещать на себе сразу несколько единиц посуды, для разогрева пищи
- 07 Дизайн
топочная дверца выполнена с каминным экраном, что позволяет наблюдать за пламенем внутри печи
- 08 технологичность
на задней стенке топки расположен дожигательный канал (2 жиклера), который подает в топку необходимое количество кислорода для вторичного дожига. Кожух-конвектор, расположенный на боковых стенках печи, увеличивает в 2 раза съем тепла с боковых стенок, препятствует распространению «жесткого» инфракрасного излучения и значительно снижает температуру внешней облицовки.
Характеристики Отопительной печи Ставр
|
Габариты (Г х Ш х В)
|
578 х 407 х 750
|
|
Глубина топочной камеры, мм
|
410
|
|
Диаметр дымохода, мм
|
115
|
|
Масса печи,кг
|
100
|
|
Максимальный объем отапливаемого помещения,м3
|
200
|
|
Рекомендуемая высота дымохода, м
|
5
|
|
Вид топлива
|
Дрова,
брикеты, уголь
|
|
Гарантийный срок, мес
|
12
|
|
Коэффициент полезного действия, %
|
86
|
|
Марка стали
|
Ст3СП5
|
|
Толщина стали, мм
|
3
|
|
Мощность,кВт
|
15
|
|
Тип кожуха
|
Конвектор
|
Схема устройства Отопительной печи Ставр
1. Поверхность для разогрева пищи 2. Конвектор 3. Чугунный колосник 4. Верхний отбойник, 5. Нижний отбойник 6. Дверка, 7. Ящик зольника 8. Конвективные трубы 9. Дожигательные каналы (жиклеры).

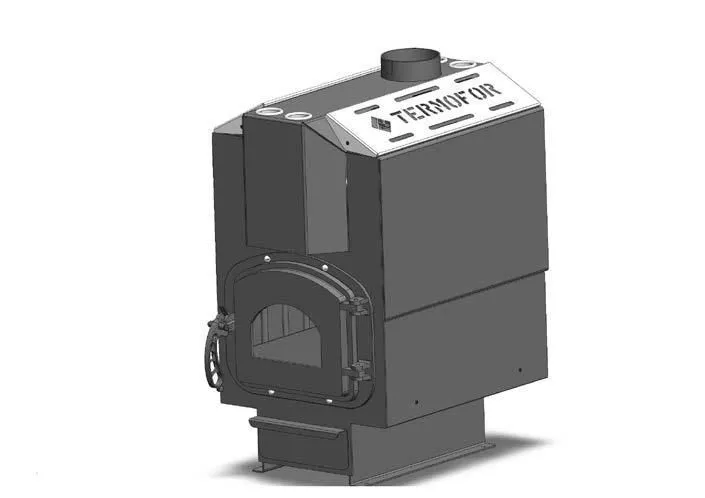

Рисунок 1. Устройство отопительной печи

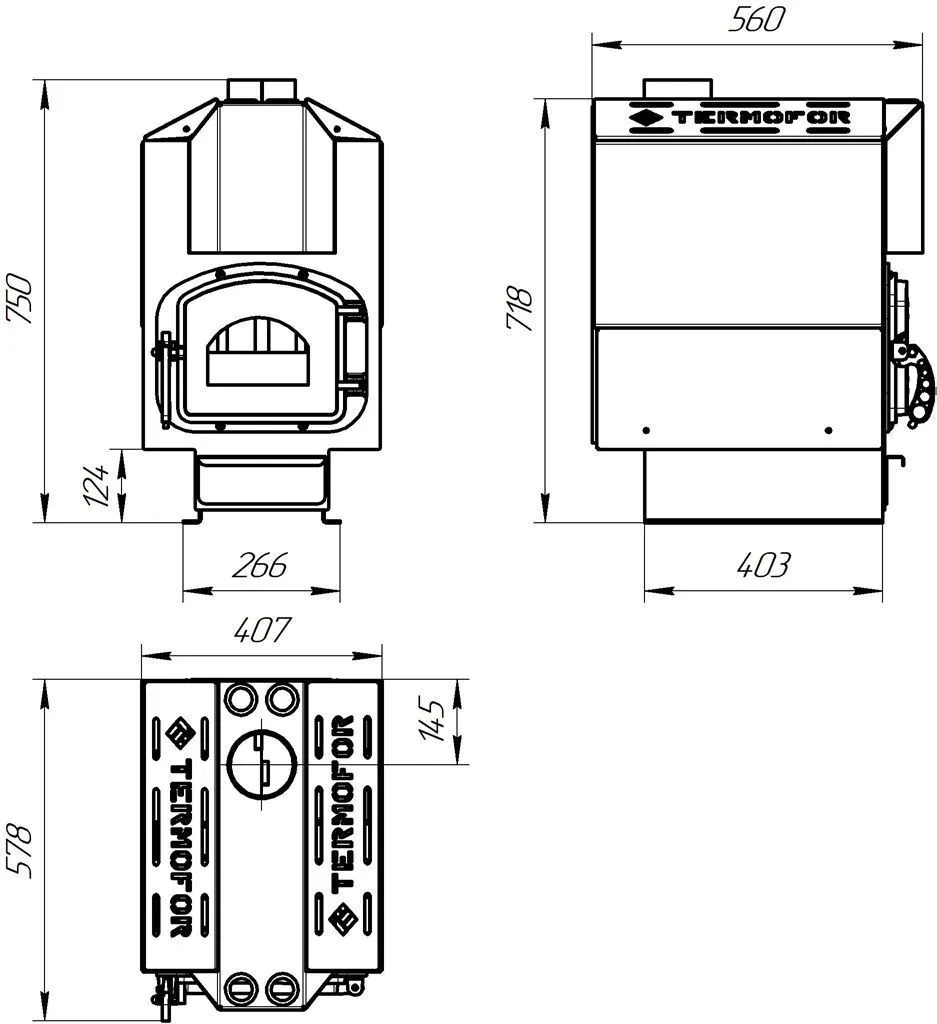

Рисунок 2. Габаритные размеры
Комплект поставки
|
Отопительная печь Ставр
|
1 шт
|
|
Выдвижной зольный ящик
|
1 шт
|
|
Топочная дверца
|
1 шт
|
|
Колосниковая решетка
|
2 шт
|
|
Инструкция по монтажу и эксплуатации
|
1 шт
|
|
Люверсы
|
4 шт
|
|
Упаковка
|
1 шт
|
