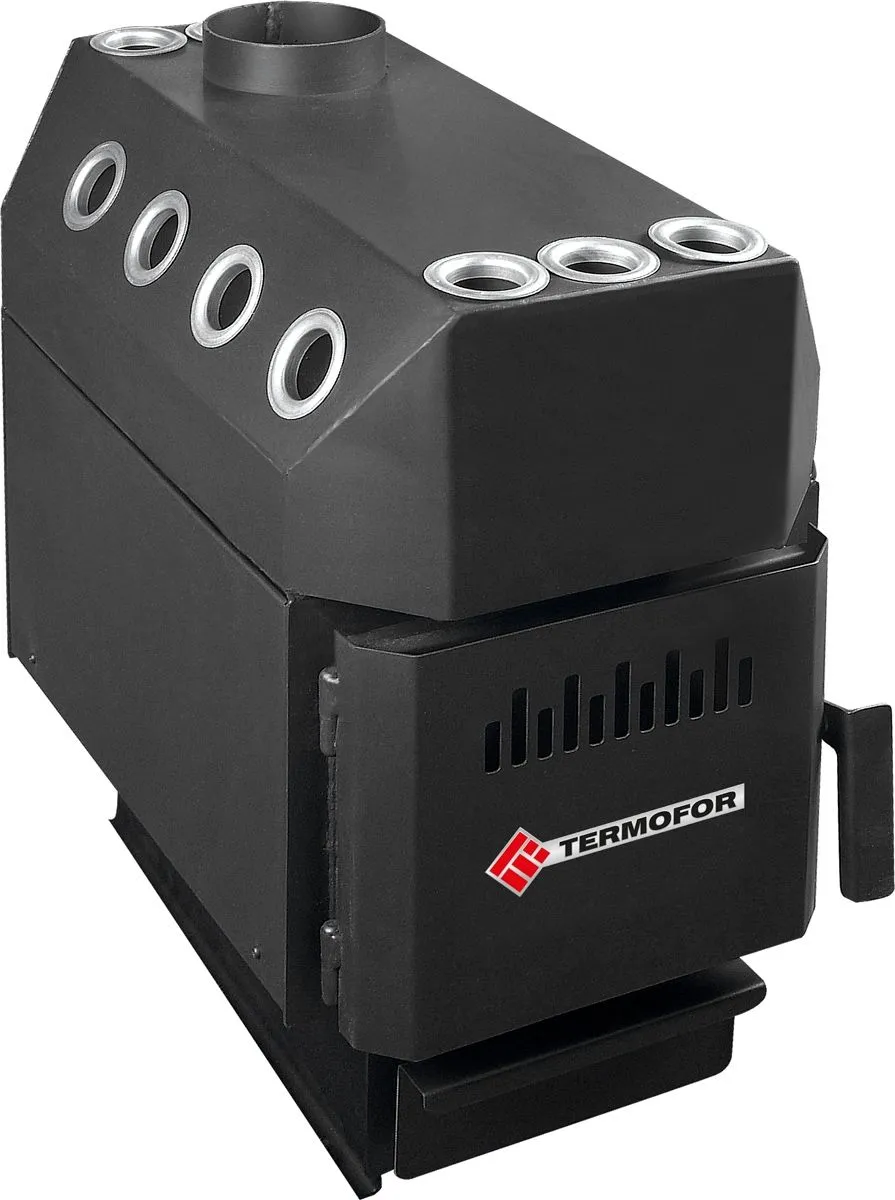

Дровяная отопительная печь «Ставр 5» предназначена для эффективного отопления жилых и производственных помещений, временных домов, гаражей, подвалов, теплиц, а также для подогрева пищи. Особенностью печи является ее небольшие габариты, удобство пользования и компактность что позволяет установить ее в любом удобном месте, а также возможность на верхней крышке подогревать пищу.
Конструкция печи Ставр реализует один из самых эффективных способов нагрева отапливаемого помещения, комбинирующий различные способы передачи тепла в окружающую среду. Часть конвекционных потоков формируется конвекционным кожухом, а другая часть проходит через конвекционные трубы, проходящие в верхней части топки, где достигается максимальная температура горения.
Для повышения прочности, надежности и долговечности печи в конструкции применён металл толщиной 3 мм. Толщина стенки конвекционных труб 3.5 мм.
а также конвекционные трубы по периметру печи увеличивают в разы отдачу тепла путем движения нагретого воздуха
небольшие габариты печи позволяют установить ее в любом удобном месте
топка имеет необычную конструкцию, через внутреннее пространство топки проходят конвекционные трубки, которые во время горения нагреваются до высоких температур, тем самым увеличивает КПД печи и скорость нагрева помещения
Все наружные поверхности печи окрашены двумя слоями жаростойкой кремнийорганической эмалью.
широкая нагревающая поверхность верхней части корпуса печи позволяет размещать на себе сразу несколько единиц посуды, для разогрева пищи
на задней стенке топки расположен дожигательный канал (2 жиклера), который подает в топку необходимое количество кислорода для вторичного дожига. Кожух-конвектор, расположенный на боковых стенках печи, увеличивает в 2 раза съем тепла с боковых стенок, препятствует распространению «жесткого» инфракрасного излучения и значительно снижает температуру внешней облицовки.
|
Габариты (Г х Ш х В)
|
542 х 332 х 614 |
|
Глубина топочной камеры, мм |
410 |
|
Диаметр дымохода, мм |
115 |
|
Масса печи,кг |
57 |
|
Максимальный объем отапливаемого помещения,м3 |
100 |
|
Рекомендуемая высота дымохода, м |
5 |
|
Вид топлива |
Дрова, |
|
Гарантийный срок, мес |
12 |
|
Коэффициент полезного действия, % |
86 |
|
Марка стали |
Ст3СП5 |
|
Толщина стали, мм |
3 |
|
Мощность,кВт |
5 |
|
Тип кожуха |
Конвектор |
1. Поверхность для разогрева пищи 2. Конвектор 3. Чугунный колосник 4. Верхний отбойник, 5. Нижний отбойник 6. Дверка, 7. Ящик зольника 8. Конвективные трубы 9. Дожигательные каналы (жиклеры).

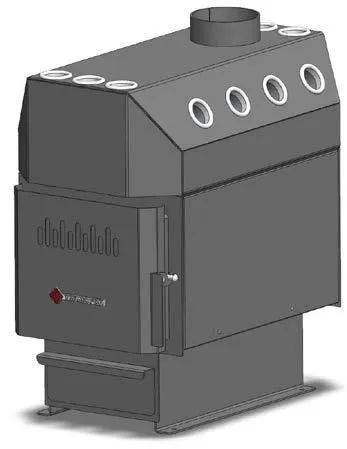

Рисунок 1. Устройство отопительной печи

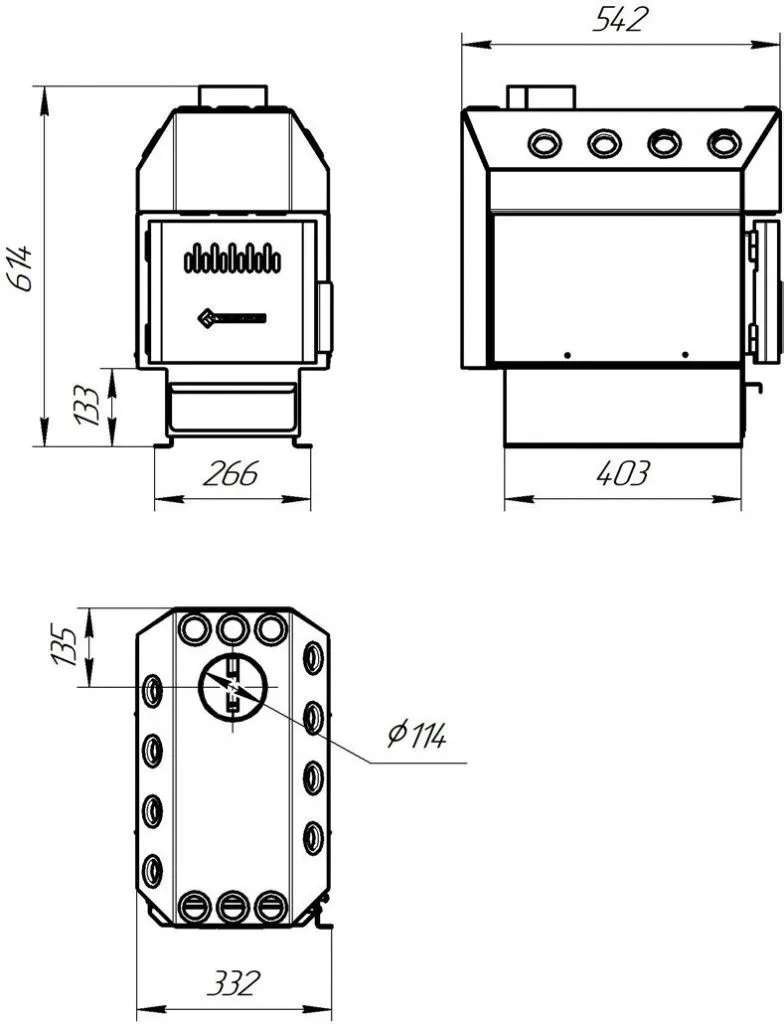

Рисунок 2. Габаритные размеры
|
Отопительная печь Ставр |
1 шт |
|
Выдвижной зольный ящик |
1 шт |
|
Топочная дверца |
1 шт |
|
Колосниковая решетка |
1 шт |
|
Инструкция по монтажу и эксплуатации
|
1 шт |
|
Люверсы |
14 шт |
|
Упаковка |
1 шт |
