Это дровяная отопительная печь 5-го поколения «Фаренгейт». В новой печи «Фаренгейт» мы придумали, как оборудовать ее самым эффективным механизмом отвода тепла – радиаторным оребрением, но при этом решить проблему некомфортного теплового излучения. Оребрение – это самый эффективный и распространенный способ для рассеивания тепла в воздухе излучением и конвекцией. Для воздушного охлаждения до сих пор ничего не придумано лучше радиатора. Мы надели на печь радиатор из металлических ребер. Приваренные к печи теплопроводные ребра радиатора в 5,5 раз увеличили ее теплообменную площадь. Чем лучше охлаждается печь – тем лучше она греет и тем дольше прослужит.
В опорной колонне печи «Фаренгейт» сделан канал подвода воздуха с улицы. Он существенно снижает вероятность попадания газов из топки в воздух отапливаемого помещения. Печь ставится прямо над отверстием канала подвода уличного воздуха, сделанного в полу. Как вариант, можно сделать отверстие под печью в подвал дома. Вместо традиционных ножек, печь опирается на призматическую колонну с устойчивым круглым основанием диаметром 400 мм. Колонна также исполняет роль воздуховода уличного воздуха для горения. Ребра радиатора – это самое эффективное устройство для воздушного охлаждения. Радиаторы электронных устройств, радиаторы двигателей, радиаторы центрального отопления, масляные радиаторы – это ряды теплопроводных металлических ребер. И лучше пока ничего не придумано. Поэтому мы оснастили новую печь радиаторным оребрением.
Компактные размеры печи позволяют размещать её в самых небольших помещениях.
Вместо традиционных ножек, печь опирается на призматическую колонну с устойчивым круглым основанием диаметром 400 мм. Колонна также исполняет роль воздуховода уличного воздуха для горения. Топливник цилиндрической формы длиной 400 мм и диаметром 380 мм с полезным объемом 40 литров.
В новой печи «Фаренгейт» мы придумали, как оборудовать ее самым эффективным механизмом отвода тепла – радиаторным оребрением, но при этом решить проблему некомфортного теплового излучения. Оребрение – это самый эффективный и распространенный способ для рассеивания тепла в воздухе излучением и конвекцией.

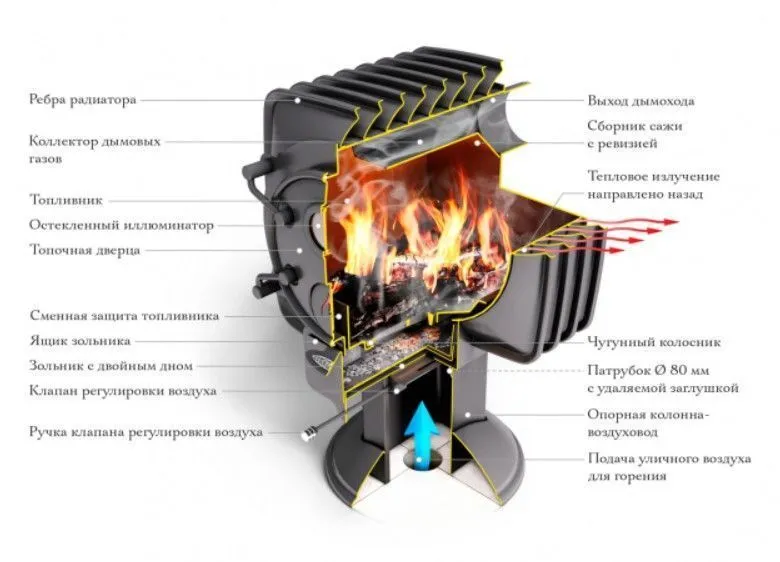

Коллектор дымовых газов расположен в верхней части топливника. В задней части коллектора расположен сборник выпадающих из дыма частиц сажи. В нем имеется щель для очистки от скопившейся сажи. Сменная защитная корзина предохраняет стенки топливника от экстремального теплового излучения горящих углей.
Зольник печи имеет двойное дно с воздушным зазором. По верхнему дну перемещается выдвижной зольный ящик. На нижнем дне зольника расположен клапан регулировки воздуха для горения. Через него по воздушному зазору уличный воздух для горения поступает в топливник. Ребра радиатора в пять с половиной раз увеличили площадь ее охлаждения. А чем лучше охлаждается печь – тем лучше она греет и тем дольше прослужит. И еще. У печей длительного горения бывает «опрокидывание» тяги из-за низкой температуры дыма. И дым из печи вместе с угарным газом может попасть в дом. Особенно опасно, если это произойдет ночью, когда все спят. В печи «Фаренгейт» воздух для горения подается прямо с улицы, а не из дома. Это снижает вероятность попадания дыма и угарного газа из печи в комнату.
Поскольку вся поверхность печи закрыта ребрами радиатора для эффективного нагрева воздуха, на печь может быть смонтирована натрубная варочная плита-экономайзер с чугунными кружками, предназначенная для утилизации тепла горячего дыма при интенсивной топке печи
Регулировка горения в печи производится исключительно выдвижением ручки клапана, которая расположена под крышкой ящика зольника.
Печь выполнена в дизайне "Горячие рёбрышки", которая не оставит вас равнодушными.
|
Габариты (Г х Ш х В), мм
|
662 х 490 х 774 |
|
Глубина топочной камеры, мм |
400 |
|
Диаметр дымохода, мм |
115-120 |
|
Масса печи, кг |
48 |
|
Максимальный объем отапливаемого помещения, м3 |
200 |
|
Рекомендуемая высота дымохода, м. |
5 |
|
Вид топлива |
Дрова |
|
Гарантийный срок, мес |
12 |
|
Объём камеры сгорания, л |
42 |
|
Диаметр проема дверцы топки, мм |
295 |
|
Максимальная мощность,кВт |
12 |
|
Материал |
Конструкционная сталь |
|
Толщина топливника, мм |
3 |

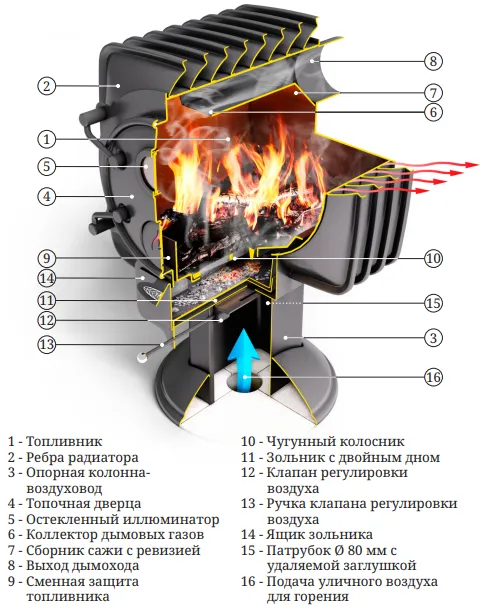

Рисунок 1. Устройство

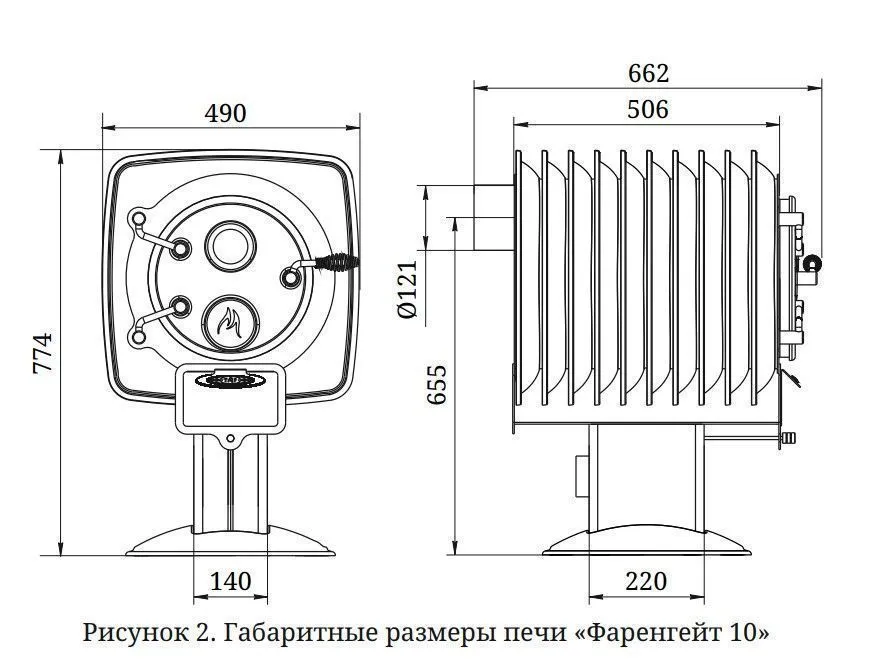

Рисунок 2. Габаритные размеры

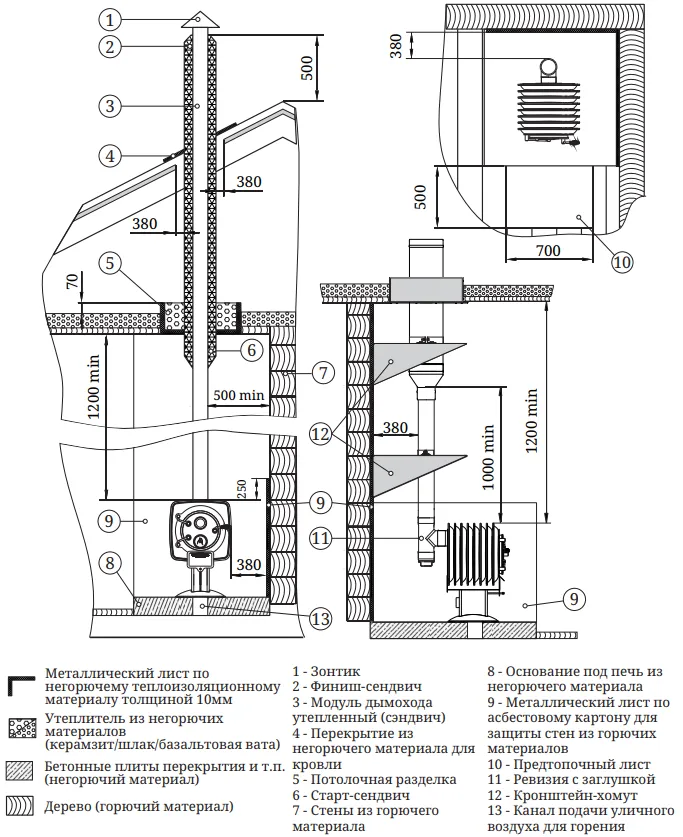

Рисунок 3. Схема установки

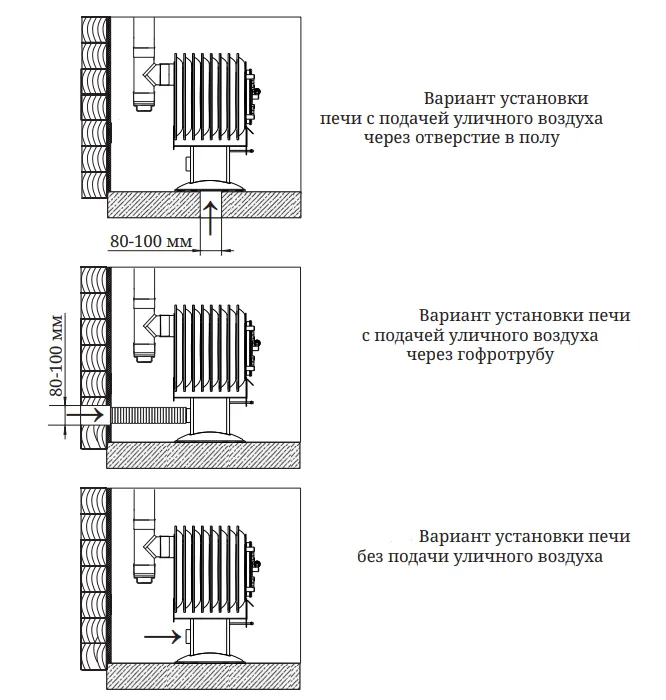

Рисунок 4. Варианты установки печи
|
Радиаторная отопительная печь «Фаренгейт» |
1 шт |
|
Сменная защита топливника с чугунным колосником |
1 шт |
|
Ящик зольника |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка
|
1 шт |
