Полуавтоматический твердотопливный котел ZOTA Bulat Turbo-48
Котел полуавтоматический твердотопливный отопительный Bulat Turbo предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально–бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, горячего водоснабжения с помощью бака косвенного нагрева, в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 85°C и максимально допустимым давлением 0,3 МПа.
В котле предусмотрена возможность установки нагревательного элемента (блока ТЭН). Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу котла. Котел снабжен пультом управления. Требуемая мощность достигается путем автоматического регулирования оборотов наддувного вентилятора. Возможно подключение внешнего хронотермостата
Основные преимущества твердотопливного котла Bulat Turbo
- 01 корпус котла
теплоизолированный и газоплотный. Выдерживает давление до 3 атм
- 02 технологичность
шамотный кирпич для замедления скорости уходящих газов и дожига несгоревших твердых частиц
- 03эффективность
работа на одной загрузке в течение 12-15 часов в номинальном режиме, в длительном режиме до 30 часов
- 04 удобство
прочистной люк над вертикальным каналом теплообменника
- 05Практичность
большой объем загружаемого топлива
- 06 продуманность
шахтная конструкция топки
-
Основные характеристики твердотопливного котла Bulat Turbo
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
14-48
|
|
Температура теплоносителя в аппарате не более
|
85
|
|
Коэффициент полезного действия, %
|
80
|
|
Диаметр дымохода, мм
|
180
|
|
Объем теплоносителя в котле не менее, л
|
97
|
|
Объем топочного пространства, л
|
194
|
|
Максимальная длина дров, мм
|
420
|
|
Объём зольного ящика, л
|
29
|
|
Ориентировочный расход длиннопламенного угля / бурого угля, кг/ч
|
8,3/10,9
|
|
Ориентировочный расход дров, кг/ч
|
17,6
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углем длиннопламенным при минимальной мощности, час
|
16
|
|
Время работы аппарата от одной полной загрузки углем длиннопламенным при максимальной мощности, час
|
52
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1191х705х1390
|
|
Габариты загрузочного отверстия, мм
|
530х260
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
308
|
Схема устройства и установки
Рисунок 1. Устройство

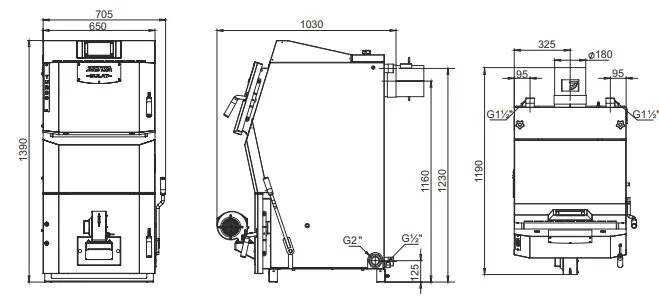

Рисунок 2. Габаритные размеры
Рисунок 3. Схема загрузки котла древесными брикетами, дровами и углём
Рисунок 4. Схема установки котла
Рисунок 5. Варианты установки дымовой трубы
Рисунок 6. Схема закрытой системы отопления
Рисунок 7. Схема открытой системы отопления
Комплект поставки:
|
Котёл в сборе
|
1 шт
|
|
Зольный ящик
|
1 шт
|
|
Кочерга L=1003
|
1 шт
|
|
Совок L=655
|
1 шт
|
|
Шамотные кирпичи (110х130)
|
5 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Паспорт пульта управления котлом
|
1 шт*
|
|
Отвертка шлицевая
|
1 шт*
|
|
Упаковка
|
1 шт*
|
|
*Патрубок дымохода
|
1 шт
|
|
*Блок ТЭН не более 15 кВт
|
1 шт*
|
|
*Панель управления ПУ ЭВТ-И1
|
1 шт
|
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт*
|
|
*Комнатный термостат ecoSTER 200
|
1 шт*
|
|
*Датчик температуры газов PT1000 CT2S-2k
|
1 шт*
|
|
*Термостат комнатный беспроводной ZOTA ZT02W
|
1 шт*
|
|
*Термостат комнатный беспроводной ZOTA ZT02W Wi-Fi
|
1 шт*
|
|
*Термостат комнатный ZOTA ZT-02H
|
1 шт*
|
* поставляется по отдельному заказу
