Полуавтоматический твердотопливный котел ZOTA Magna-100
Котел полуавтоматический твердотопливный отопительный Magna с водяным контуром, предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией. Котел должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу котла.
В котле предусмотрена возможность установки нагревательного элемента (блока ТЭН). Котел поставляется с заводскими настройками, которые обеспечивают эффективное сгорание угля. Котел позволяет управлять циркуляционным насосом контура отопления, рециркуляции, горячего водоснабжения. К котлу можно подключить трехходовой клапан для управления дополнительным контуром и вытяжной вентилятор. Имеется возможность удалённого управления режимами работы котла с помощью мобильного телефона через службу коротких сообщений (SMS), мобильного приложения (Zota Net) или сайт (control.zota.ru). Для этого необходимо дополнительно установить модуль GSM/GPRS или LAN который не входит в комплект поставки и приобретается отдельно.
Основные преимущества твердотопливного котла Magna
- 01 пульт управления
и датчики - штатная и неотъемлемая часть котла
- 02 технологичность
большой объем загружаемого топлива/удобство загрузки – наклонная дверь
- 03эффективность
пульт котла может служить единым диспетчерским пунктом для системы отопления
- 04 удобство
все фазы горения контролируются пультом управления
- 05Практичность
камера сгорания из специальных сталей и огнеупорных материалов
- 06 продуманность
пульт котла Magna управляет: основным насосом (ЦО); насосом контура ГВС; приводом трехходового смесительного клапана; насосом рециркуляции (поддержание безконденсатного режима); дымососом
-
Основные характеристики твердотопливного котла Magna
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
30-100
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
83
|
|
Диаметр дымохода, мм
|
250
|
|
Объем водяной рубашки, л
|
312
|
|
Объем камеры сгорания, л
|
370
|
|
Номинальное напряжение питания, В
|
230
|
|
Объём зольного ящика, л
|
42
|
|
Ориентировочный расход длиннопламенного угля / бурого угля, кг/ч
|
16,7/21,9
|
|
Ориентировочный расход дров, кг/ч
|
35,4
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углем бурым при минимальной мощности, час
|
10,7
|
|
Время работы аппарата от одной полной загрузки углем бурым при максимальной мощности, час
|
20,7
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1280х1275х2000
|
|
Габариты загрузочного отверстия, мм
|
500х328
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
870
|
Схема устройства и установки
Рисунок 1. Устройство

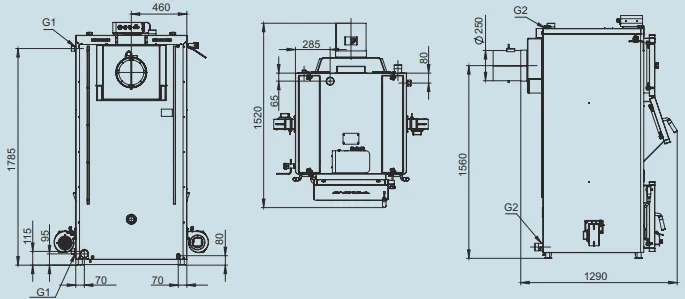

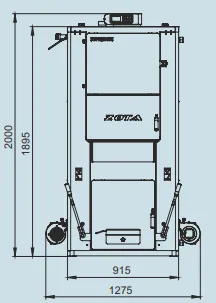

Рисунок 2. Габаритные размеры
Рисунок 3. Схема загрузки котла дровами и древесными брикетами
Рисунок 4. Схема установки котла
Рисунок 5. Варианты установки дымовой трубы
Рисунок 6. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 7. Упрощенная схема подключения котла с термостатическим клапаном
Рисунок 8. Упрощенная схема подключения котла с гидроразделителем
Рисунок 9. Расположение органов управления и индикации на передней панели пульта
Рисунок 10. Расположение органов управления на задней панели пульта
Комплект поставки:
|
Котёл в сборе
|
1 шт
|
|
Колосники:
|
|
|
Шуровочный 320х113 мм
|
12 шт
|
|
Вставка из шамотного кирпича 110х130 мм
|
16 шт
|
|
Зольный ящик
|
1 шт
|
|
Совок L=800 мм
|
1 шт
|
|
Кочерга L=1003 мм
|
1 шт
|
|
Ерш для чистки теплообменника L=165 мм
|
1 шт
|
|
Ручка ерша для чистки теплообменника L=750 мм
|
1 шт
|
|
Скребок L=1048 мм
|
1 шт
|
|
Вентилятор WPA-120
|
2 шт
|
|
Прокладка под вентилятор
|
2 шт
|
|
Шнур питания
|
1 шт
|
|
Шнур подключения вентилятора
|
2 шт
|
|
Предохранитель 4А/250В
|
1 шт
|
|
Винт М5х20 с шайбами
|
8 шт
|
|
Ручка регулировки заслонки M10x30
|
1 шт
|
|
Отвертка шлицевая
|
1 шт
|
|
Патрубок дымохода
|
1 шт*
|
|
Тягорегулятор FR 124-3/4 А
|
1 шт*
|
|
Блок ТЭН, не более 15 кВт
|
1 шт*
|
|
Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
Кабель медный (4 мм2, длина 2 м)
|
1 шт*
|
|
Тара деревянная
|
1 шт
|
|
Паспорт и инструкция по эксплуатации
|
1 шт
|
* поставляется по отдельному заказу
