Полуавтоматический твердотопливный котел ZOTA Magna-45
Котел полуавтоматический твердотопливный отопительный Magna с водяным контуром, предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией. Котел должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу котла.
В котле предусмотрена возможность установки нагревательного элемента (блока ТЭН). Котел поставляется с заводскими настройками, которые обеспечивают эффективное сгорание угля. Котел позволяет управлять циркуляционным насосом контура отопления, рециркуляции, горячего водоснабжения. К котлу можно подключить трехходовой клапан для управления дополнительным контуром и вытяжной вентилятор. Имеется возможность удалённого управления режимами работы котла с помощью мобильного телефона через службу коротких сообщений (SMS), мобильного приложения (Zota Net) или сайт (control.zota.ru). Для этого необходимо дополнительно установить модуль GSM/GPRS или LAN который не входит в комплект поставки и приобретается отдельно.
Основные преимущества твердотопливного котла Magna
- 01 пульт управления
и датчики - штатная и неотъемлемая часть котла
- 02 технологичность
большой объем загружаемого топлива/удобство загрузки – наклонная дверь
- 03эффективность
пульт котла может служить единым диспетчерским пунктом для системы отопления
- 04 удобство
все фазы горения контролируются пультом управления
- 05Практичность
камера сгорания из специальных сталей и огнеупорных материалов
- 06 продуманность
пульт котла Magna управляет: основным насосом (ЦО); насосом контура ГВС; приводом трехходового смесительного клапана; насосом рециркуляции (поддержание безконденсатного режима); дымососом
-
Основные характеристики твердотопливного котла Magna
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
13-45
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
83
|
|
Диаметр дымохода, мм
|
180
|
|
Объем водяной рубашки, л
|
182
|
|
Объем камеры сгорания, л
|
210
|
|
Номинальное напряжение питания, В
|
230
|
|
Объём зольного ящика, л
|
22
|
|
Ориентировочный расход длиннопламенного угля / бурого угля, кг/ч
|
7,5-10
|
|
Ориентировочный расход дров, кг/ч
|
16
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углем бурым при минимальной мощности, час
|
11,8
|
|
Время работы аппарата от одной полной загрузки углем бурым при максимальной мощности, час
|
33,0
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1220х700х1820
|
|
Габариты загрузочного отверстия, мм
|
300х280
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
508
|
Схема устройства и установки
Рисунок 1. Устройство

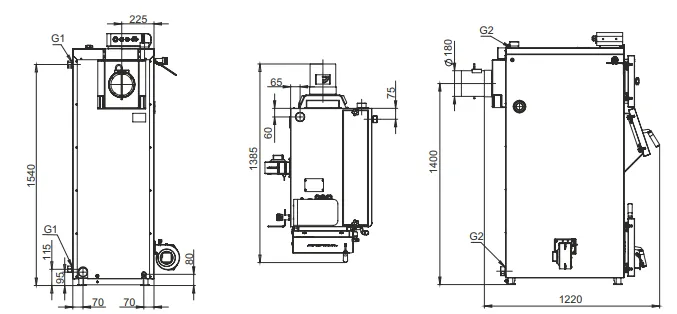

Рисунок 2. Габаритные размеры
Рисунок 3. Схема загрузки котла дровами и древесными брикетами
Рисунок 4. Схема установки котла
Рисунок 5. Варианты установки дымовой трубы
Рисунок 6. Упрощенная схема подключения котла с узлом рециркуляции
Рисунок 7. Упрощенная схема подключения котла с гидроразделителем
Рисунок 8. Расположение органов управления и индикации на передней панели пульта
Рисунок 9. Расположение органов управления на задней панели пульта
Комплект поставки:
|
Котёл в сборе
|
1 шт
|
|
Колосники:
|
|
|
Шуровочный 320х113 мм
|
6 шт
|
|
Наклонный 140х115 мм
|
6 шт
|
|
Вставка из шамотного кирпича 110х130 мм
|
8 шт
|
|
Зольный ящик
|
1 шт
|
|
Совок L=800 мм
|
1 шт
|
|
Кочерга L=854 мм
|
1 шт
|
|
Ерш для чистки теплообменника L=165 мм
|
1 шт
|
|
Ручка ерша для чистки теплообменника L=750 мм
|
1 шт
|
|
Скребок L=1048 мм
|
1 шт
|
|
Вентилятор WPA-120
|
1 шт
|
|
Прокладка под вентилятор
|
1 шт
|
|
Шнур питания
|
1 шт
|
|
Шнур подключения вентилятора
|
1 шт
|
|
Предохранитель 4А/250В
|
1 шт
|
|
Винт М5х20 с шайбами
|
4 шт
|
|
Ручка регулировки заслонки M10x30
|
1 шт
|
|
Отвертка шлицевая
|
1 шт
|
|
Патрубок дымохода
|
1 шт*
|
|
Тягорегулятор FR 124-3/4 А
|
1 шт*
|
|
Блок ТЭН, не более 9 кВт
|
1 шт
|
|
Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
Кабель медный (4 мм2, длина 2 м
|
1 шт*
|
|
Тара деревянная
|
1 шт
|
|
Паспорт и инструкция по эксплуатации
|
1 шт
|
* поставляется по отдельному заказу
