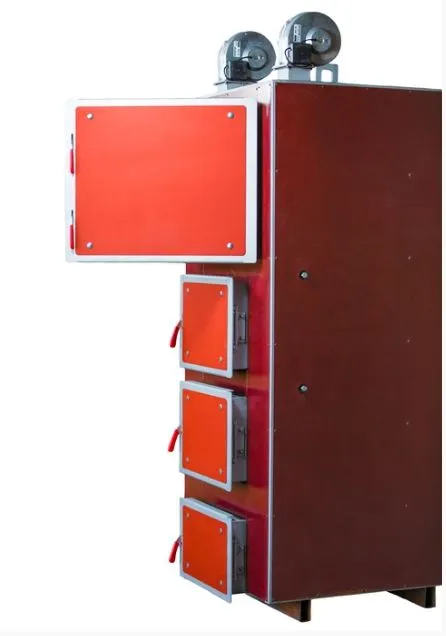

Промышленный отопительный твердотопливный котел "Сибирь Т" - 130 кВт, является начальным в линейке промышленных котлов "Сибирь". Он предназначен для отопления больших домов, зданий промышленного и бытового назначения, оборудованных системой отопления с принудительной циркуляцией, площадью от 600 до 1300 м2. Его теплопроизводительность находится в пределах от 60 до 130 кВт, а КПД - 85%.
Теплонагруженные части корпуса промышленного котла "Сибирь Т" - 130 кВт выполнены из котловой стали толщиной 5 мм (согласно ГОСТ 5520-79), что является гарантией его высокой надежности и долговечности в использовании.

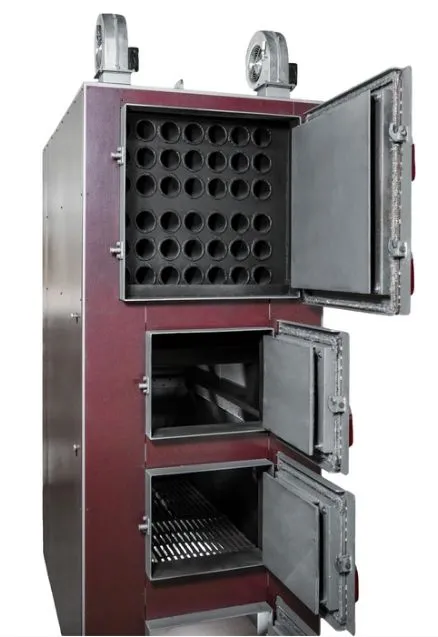

Промышленный отопительный твердотопливный котел "Сибирь Т" - 130 кВт оборудован жаротрубным теплообменником, закрытый снаружи водяной рубашкой. Теплообменник представляет собой многоступенчатую конструкцию дымовых каналов. Горячие газы после зоны дожига проходят через стальной жаротрубный теплообменник, где, отдав тепло, охлаждаются. Охлажденные газы выходят из котла через дымоход, соединенный с дымовым патрубком. Расположение дверей теплообменника, засыпной, камеры сгорания и зольника позволяет получить быстрый доступ к топке для очистки и розжига. Широкая засыпная дверца облегчает загрузку топлива.
Воздух, необходимый для правильного процесса сжигания, подается вентилятором благодаря системе наддувных втулок, расположенных непосредственно в области загруженного топлива. Микропроцессорный регулятор постоянно измеряет температуру воды в котле и соответственно устанавливает силу наддува вентилятора, регулируя количество воздуха, необходимого для процесса сжигания.
Обращаем Ваше внимание на то, что установку печи согласно техническому паспорту, имеют право производить только лицензированные организации, специализирующиеся на проектировании, монтаже и установке отопительного оборудования. Будьте внимательны и основательно подходите к выбору подрядчиков, для монтажа отопления в вашем здании.
(по результатам проведенных испытаний данный котел позволяет экономить до 30% твердого топлива)
функционирования в автоматическом режиме: данный котел оборудован вентилятором наддува и микропроцессорным регулятором, которые позволяют контролировать мощность котла
она позволяет использовать любой вид твердого топлива (уголь, древесину). Также в котле используется регулируемая система распределения подачи воздуха в зоны активного горения и дожига, что позволяет максимально эффективно управлять процессом сгорания топлива в камере при различной мощности котла
представляет собой засыпную камеру, имеющую развитую поверхность теплообмена со всех стенок, потолка, части дна, оборудованную водотрубным теплообменником, что позволяет сделать процесс горения максимально эффективным
горения топлива: при выходе на рабочую мощность котла, длительность его бесперебойной работы составляет от 3 до 16 часов
с высокими показателями качества: по сравнению с импортными аналогами данный котел значительно ниже по цене, а благодаря использованию современных производственных технологий и автоматизации процессов, качество выпускаемых котлов постоянно улучшается.
высокая скорость отгрузки покупателям и короткий срок изготовления.
|
Габариты (Г х Ш х В)
|
1350 х 700 х 1920 |
|
Отапливаемая площадь, м2 |
600-1300 |
|
Объем водяного контура, л |
340 |
|
Масса котла, кг |
Нетто - 850 |
|
КПД, % |
85 |
|
Выход дымохода |
сзади |
|
Высота оси фланца подачи, мм |
1942 |
|
Гарантийный срок, мес |
36 |
|
Высота оси фланца обратки, мм |
160 |
|
Номинальная t воды на входе в котел, °С |
50 |
|
Объем топочной камеры и бункера, л |
220 |
|
Мощность,кВт |
60-130 |
|
Диаметр дымохода, мм |
200 |
|
Подключение дымохода |
Сзади |
|
Греющие поверхности котла, м2 |
5,3 |
|
Максимальная t воды на выходе, °С |
90 |
Рисунок 1. Устройство Котла
Рисунок 2. Габаритные размеры
Рисунок 3. Схема установки
|
Котел длительного горения |
1 шт |
|
Чугунный колосник
|
1 ком. |
|
Микропроцессорный регулятор |
1 шт |
|
Вентилятор |
2 шт |
|
Ершик |
1 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
