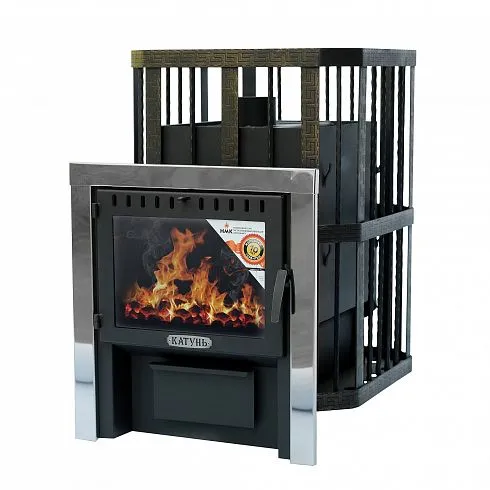

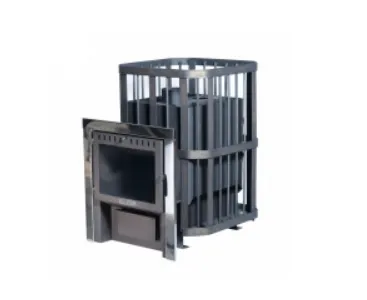

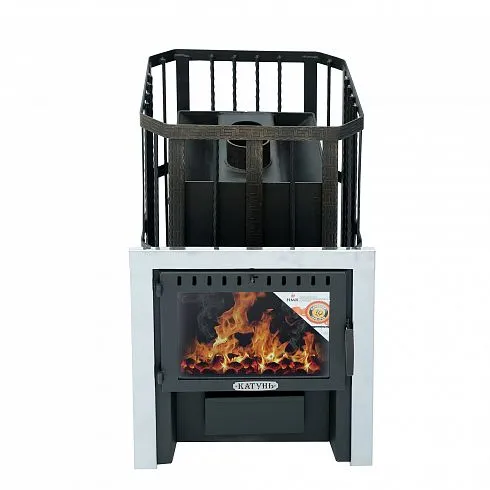

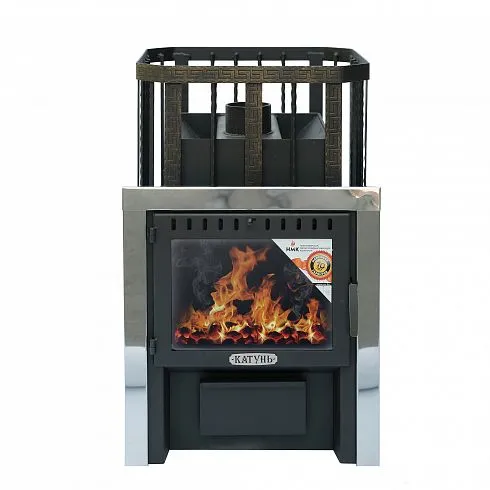

Банная печь "Катунь" была создана инженерами завода "НМК" летом 2015 года, как банная печь новой формации: помимо традиционной надежности и долговечности в использовании в данную модель были внесены технологические изменения и новшества. Пожелания покупателей в данном банном сегменте были настолько активными и интенсивными, что отказаться от выпуска инновационной печи было невозможно.
Банная печь "Катунь" создана на базе имеющихся моделей банных печей группы «Сибирь», имеет технические доработки и современные инженерные решения. Данная печь рассчитана на обогрев парильного и смежного помещения объемом от 12 до 24 м3. Отличительная черта данной печи заключается в объединении мощи металла и крепости камня. Печь доработана технологически, в нее внедрена система вторичного дожига отходящих газов, что позволяет сократить потери тепла при топке и увеличить скорость нагрева камней в печи. Мы сохранили добрую традицию делать банную печь из стали толщиной 6 мм, что позволяет использовать в качестве дополнительного источника топлива бурый уголь. Это также делает данную печь долговечной, способной функционировать в самых суровых условиях, оставаясь при этом надежной и эффективной.
Панорамное стекло, диагональю 43 см, делает процесс топки завораживающим. Согласно народной поговорке человек безотрывно может смотреть на три вещи – на огонь, воду, и на то, как другие люди работают. Данная печь объединяет эти три вещи и сделает всё сама – и даст возможность смотреть на живой огонь через термостойкое стекло, согреет воду в баке, а также сделает обстановку в бане тёплой и комфортной. Эстетика камней наполнит парную уютом и создаст неповторимую атмосферу живого общения с природой в Вашей бане.
Вес печи без камней составляет 130 кг, загрузка камней в сетку каменки составляет 200 кг, что позволяет получать комфортный и здоровый пар в течение длительного времени. Полный нагрев камней для получения пара традиционной русской бани составляет 120 минут. В конструкции печи предусмотрена возможность установки теплообменника, прикрепляемого к корпусу печи при помощи креплений в нижней боковой части.
достигается за счёт усиления топочной камеры и каменки, которые изготовлены из стали толщиной 6 мм и отбойник пламени, установленный в топочной камере, толщиной 6 мм

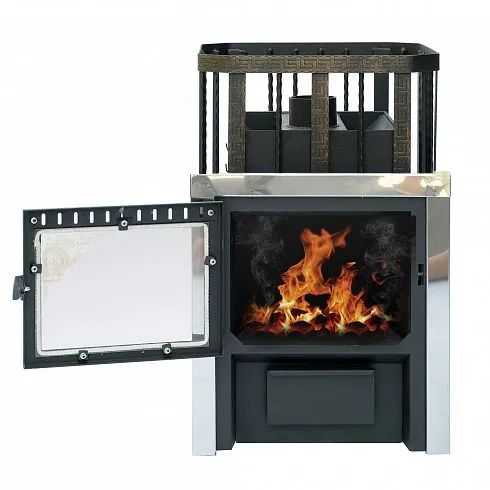

термостойкое стекло диагональю 43 см (350 х 250 мм)
реализована эффективная схема теплообмена способствующая ускоренному нагреву воздуха в парилке;
для получения пара «Русской бани»— 120 минут
воздухозаборная решетка позволяет тонко регулировать подачу воздуха
стандартных размеров
окрашены двумя слоями жаростойкой эмали
позволяет легко производить очистку дымохода
смещен вперед, что дает больше удобств при размещении камней в пространстве каменки и создает более комфортные условия в процессе парения
теплообменника на корпус печи, за счет встроенных креплений
и высокая эффективность данной печи обусловлена наличием системы дожига вторичных газов.
|
Габариты (Г х Ш х В) |
780 х 570 х 900 |
|
Глубина топочной камеры, мм |
400 |
|
Диаметр дымохода, мм |
115 |
|
Выход дымохода |
Сверху |
|
Масса печи |
130 |
|
Объем парильного помещения |
12-24 |
|
Гарантийный срок, мес |
12 |
|
Марка стали |
Ст.3 СП 5 |
|
Основное топливо |
Дрова, бурый уголь, газ |
|
Размер топочной дверцы (Ш х В), мм |
435 х 335 |
|
Система «Чистое стекло» |
Есть |
|
Толщина стали, мм |
6 |
|
Тип кожуха |
С сеткой |
|
Размер стекла (Ш х В), мм |
270 х 380 |
Рисунок 1. Устройство банной печи
1. Крышка очистки дымохода 2. Верхний дымовой канал 3. Отбойник пламени 4. Топочная камера 5. Чугунный колосник 6.Зольник 7. Панорамная топочная дверца 8. Термостойкое стекло 9. Рукоятка для регулировки подачи воздуха 10. Воздухозаборная решетка 11. Труба дымохода 12. Декоративная решетка 13. Декоративная решетка

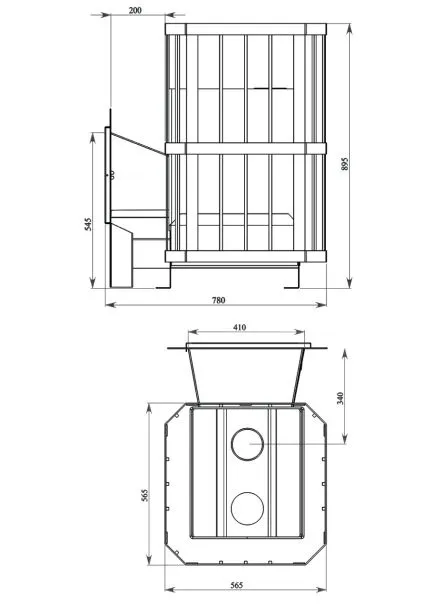

Рисунок 2. Габаритные размеры
Рисунок 3. Схема установки
Рисунок 4. Схема установки вид сверху
|
Банная печь Катунь |
1 шт |
|
Топочная дверца |
1 шт |
|
Чугунный колосник |
1 шт |
|
Зольник -совок |
1 шт |
|
Крышка очистки дымохода |
1 шт |
|
Инструкция по монтажу и эксплуатации
|
1 шт |
