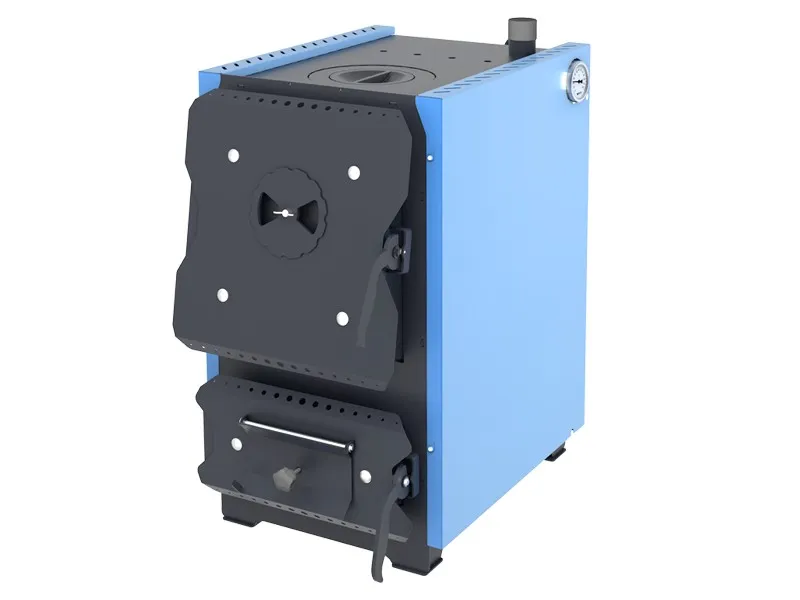

Твердотопливный котел ZOTA Box 10 кВт
ZOTA «Box»-10
КОТЕЛ ZOTA «BOX»-10 это компактный твердотопливный отопительный котел из стали со сварным корпусом и водяной рубашкой объемом 29 л. Номинальная тепловая мощность агрегата составляет 10 кВт, что позволяет использовать его для отопления небольших помещений, в том числе дачного дома, гаража и хозяйственных построек. Конструктивные размеры корпуса — около 690x380x705 мм, что облегчает размещение котла в стесненных котельных и подсобных помещениях. Масса устройства составляет примерно 74 кг, что обеспечивает устойчивость при установке и удобство при транспортировке и монтаже. Котел рассчитан на работу на антраците, буром угле и дровах и может дополнительно комплектоваться электрическим нагревательным элементом из нержавеющей стали (ТЭН) как вспомогательным источником тепла.
Конструкция включает водяную рубашку и топочную камеру с вместительной топкой, оборудованной газоплотными дверцами для обеспечения герметичности и управляемой подачи первичного воздуха. В верхней части установлен чугунный варочный настил со съемными элементами, которые упрощают загрузку угля и позволяют использовать котел для подогрева пищи. Штатный термометр на передней панели показывает температуру подачи воды в систему отопления. Теплообменник выполнен с возможностью простого доступа к теплопередающим поверхностям, что облегчает регулярную очистку. В конструкции предусмотрена установка нагревательного элемента из нержавеющей стали для работы от электричества при отсутствии топлива. Рабочее давление теплоносителя в системе допускается до 3 атм. Подключение к дымоходу осуществляется через патрубок диаметром 120 мм. Специальная форма кожуха формирует конвективные потоки теплого воздуха вокруг котла, обеспечивая дополнительный локальный обогрев площади до примерно 15 м2 в зоне его установки, при этом котел не является воздухогрейной печью.
Ключевые достоинства модели ZOTA «Box»-10
- 01 Работа в системах с давлением до 0,3 МПа
Конструкция аппарата позволяет эксплуатировать его в системах водяного отопления с рабочим давлением теплоносителя до 0,3 МПа. Это соответствует требованиям большинства бытовых и малых коммерческих закрытых систем с насосной циркуляцией и обеспечивает безопасную и стабильную работу котла в штатных режимах.
- 02 Точная регулировка мощности за счет газоплотных дверец
Газоплотные дверцы топочной и зольной камер совместно с системой подачи первичного воздуха обеспечивают контролируемый подвод воздуха к зоне горения. Это позволяет точно регулировать мощность котла, подстраивая интенсивность горения под текущую тепловую нагрузку и поддерживая комфортный температурный режим в отапливаемом помещении при минимальном расходе топлива.
- 03 Удобный доступ к теплообменнику для чистки
Теплообменник имеет конструкцию, обеспечивающую простой доступ к теплопроводным поверхностям. Это упрощает регулярную очистку от сажи и отложений, что позволяет поддерживать высокий КПД котла, снижать расход топлива и продлевать срок службы оборудования при эксплуатации на антраците, буром угле и дровах.
- 04 Возможность установки электрического нагревателя
На случай отсутствия твердого топлива предусмотрена возможность установки нагревательного элемента из нержавеющей стали (ТЭН). Электрический нагреватель может использоваться как резервный или вспомогательный источник тепла, поддерживая температуру теплоносителя и обеспечивая работу системы отопления в межсезонье или при нерегулярной загрузке топки.
- 05 Вместительная топка и до 7 часов работы на одной загрузке
Аппарат оснащен вместительной топкой, позволяющей загружать достаточный объем антрацита, бурого угля или дров для непрерывной работы до 7 часов на одной закладке (в зависимости от качества топлива и настроек режима горения). Это уменьшает частоту обслуживания и делает эксплуатацию котла более удобной для владельцев дачных домов и гаражей, где нет возможности постоянно контролировать топку.
- 06 Чугунная плита и дополнительный локальный обогрев
Чугунная плита со съемными поверхностями обеспечивает возможность подогрева пищи и облегчает загрузку угля в топку. Особая конструкция кожуха создает конвективные потоки теплого воздуха, достаточные для обогрева зоны до примерно 15 м2 вокруг котла. Это повышает комфорт в помещении, где установлен агрегат, и особенно удобно при использовании котла в гаражах и небольших дачных домах.
Основные характеристики твердотопливного котла Box
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
3,0-10,0 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
70 |
|
Диаметр дымохода, мм |
120 |
|
Объем теплоносителя в аппарате не менее, л |
29 |
|
Объем загрузочной камеры, л |
30 |
|
Максимальная длина полена, мм |
440 |
|
Объём зольного ящика, л |
5 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Время работы аппарата от одной полной загрузки углём бурым не более, час |
5/17 |
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час |
7/22 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
690х390х705 |
|
Габариты загрузочной дверцы, мм |
310х295 |
|
Диаметр конфорки, мм |
Ф 180 |
|
Материал топки |
Сталь Ст.3 СП5 |
|
Масса изделия, кг |
74 |
Схема устройства и установки

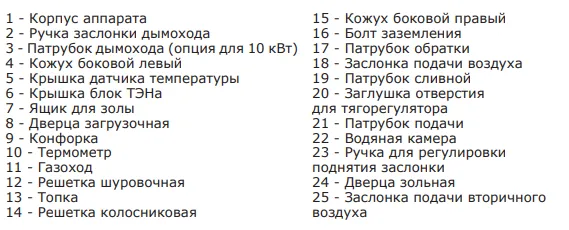

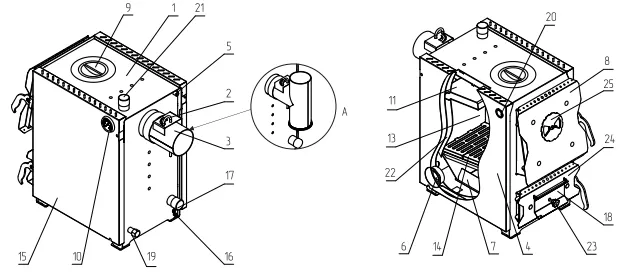

Рисунок 1. Устройство

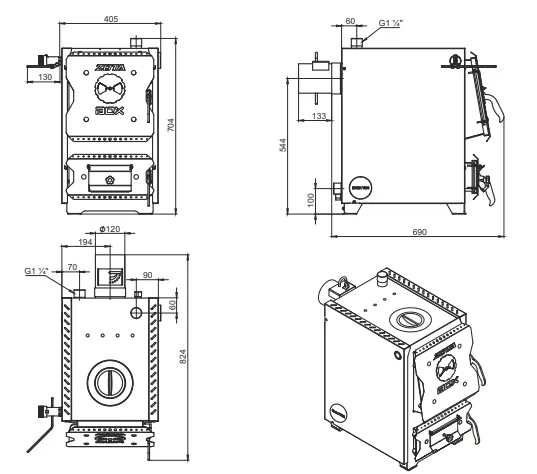

Рисунок 2. Габаритные размеры

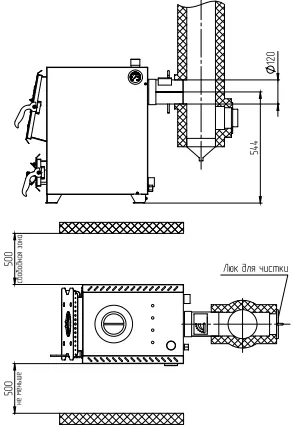

Рисунок 3. Схема установки

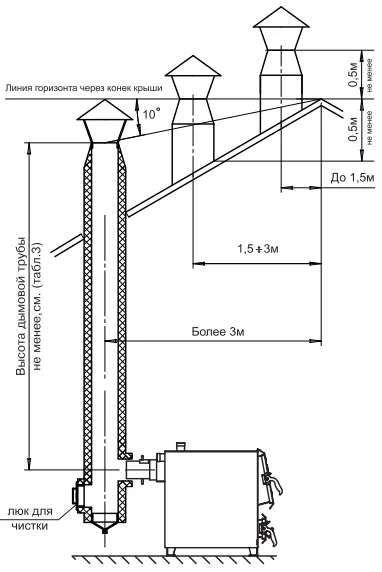

Рисунок 4. Варианты установки дымовой трубы
Рисунок 5. Схема закрытой системы отопления

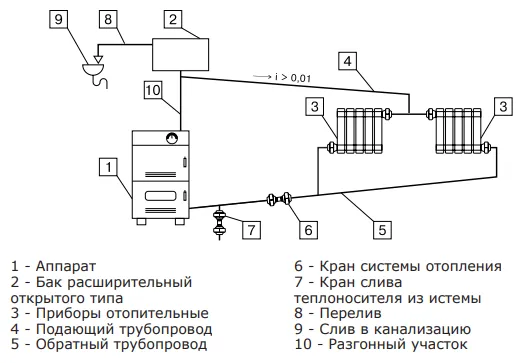

Рисунок 6. Схема открытой системы отопления

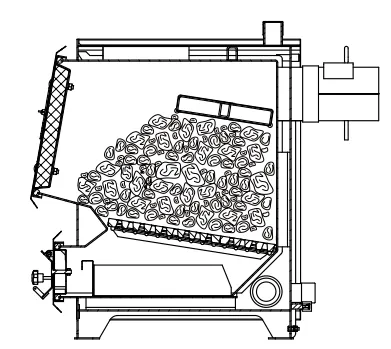

Рисунок 7. Схема загрузки аппарат Box
Комплект поставки:
|
Аппарат в сборе |
1 шт |
|
Колосниковая решетка 250х250 мм |
1 шт |
|
Колосниковая решетка 250х125 мм |
1 шт |
|
Конфорка |
2 шт |
|
Зольный ящик |
1 шт |
|
Кочерга L=533 мм |
1 шт |
|
Совок L=505 мм |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Термометр
|
1 шт |
|
Патрубок дымохода
|
1 шт* |
|
Тягорегулятор FR 124-3/4 А
|
1 шт* |
|
Блок ТЭН, кВт не более 6 кВт
|
1 шт* |
|
Панель управления ПУ ЭВТ-И1
|
1 шт* |
|
Кабель соединительный медный (4мм2, длина 2м)
|
1 шт* |
* поставляется по отдельному заказу
