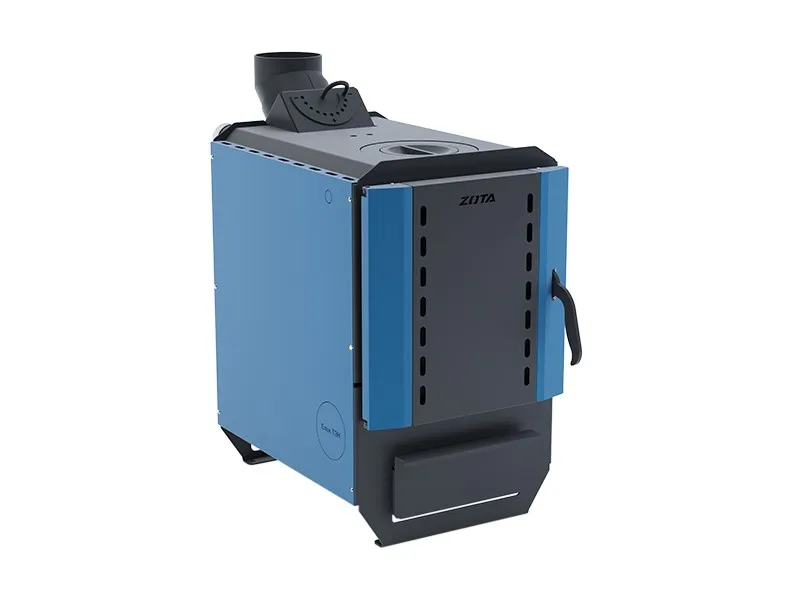

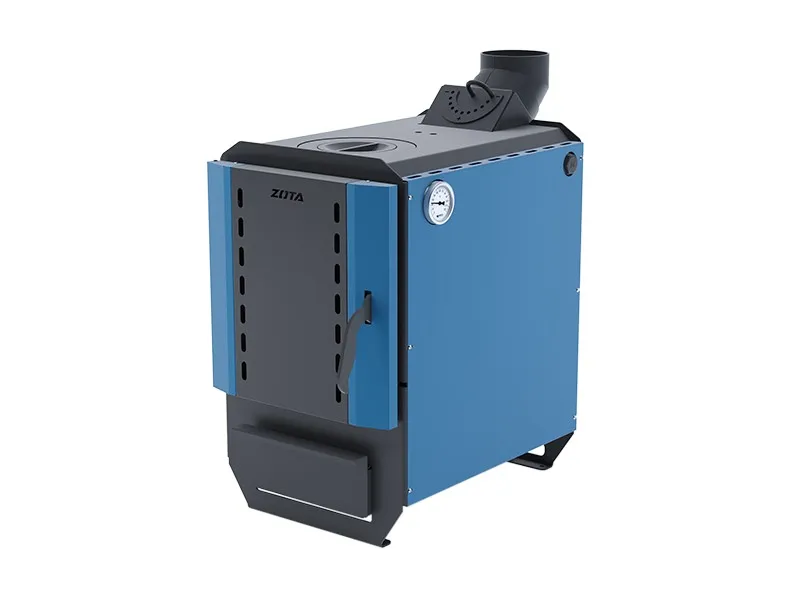

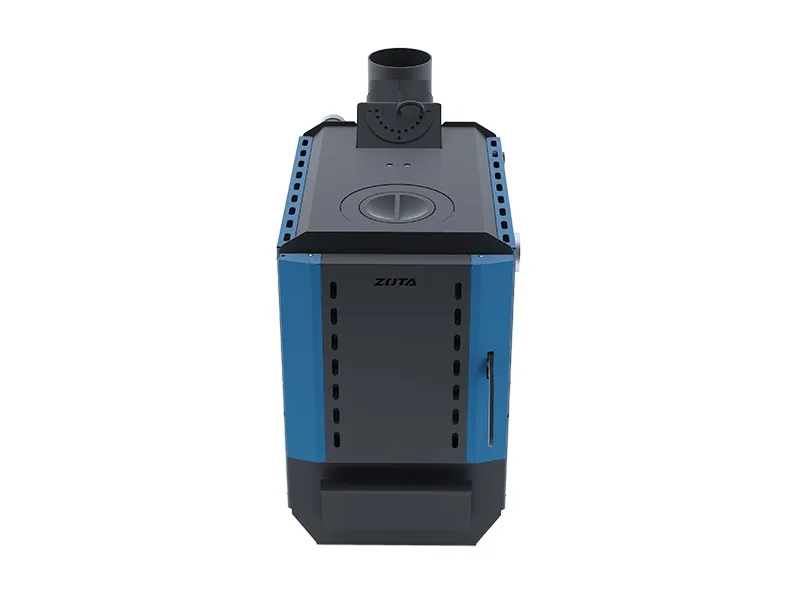

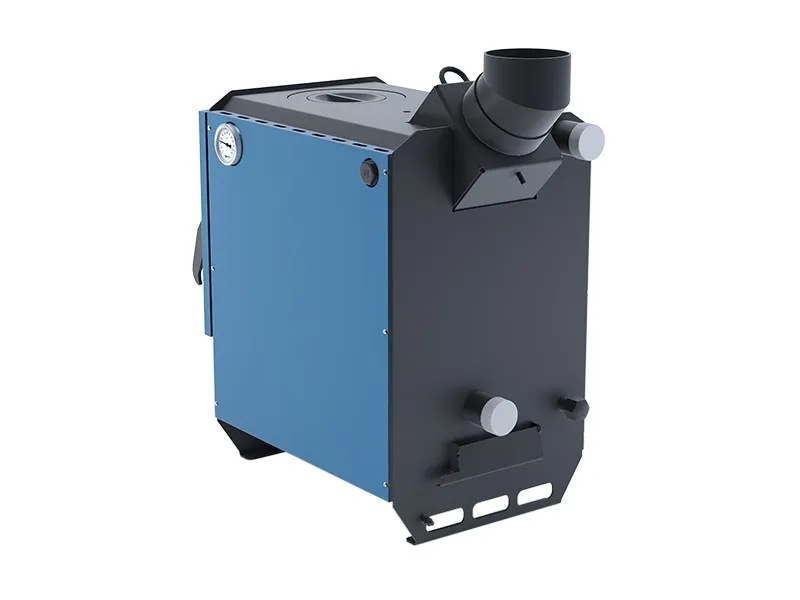

Твердотопливный котел ZOTA Box 8 кВт
Твердотопливный котел ZOTA Box-8 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально – бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, горячего водоснабжения с помощью бака косвенного нагрева, в открытых и закрытых системах отопления с максимально допустимой температурой
теплоносителя 90°C и максимально допустимым давлением 0,3 МПа.
В аппарате предусмотрена возможность установки нагревательного элемента (блока ТЭН). Аппарат должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу аппарата. Рассчитан на отопление небольших помещений. Котел «Box» подходит для отопления дачного дома, гаража
Основные преимущества твердотопливного котла Box 8кВт
- 01 наглядность
штатный термометр показывает температуру подачи воды
- 02 технологичность
особая конструкция кожуха котла создает конвективные потоки теплого воздуха, достаточного для обогрева 15 м2 возле котла (Внимание! Это не делает котел воздухогрейной печью!)
- 03эффективность
корпус котла под декоративной обшивкой изолирован бальзатовым картоном. Данная особенность снижает теплопотери водяной рубашки
- 04 удобство
до 7 часов беспрерывной работы
- 05Практичность
котел «Box» оборудован чугунной плитой со съемными поверхностями для более удобной загрузки угля и подогрева пищи
- 06 продуманность
в качестве вспомогательного источника тепла можно использовать электричество. Для этого в котел устанавливается нагреватели из нержавеющей стали (ТЭН)
-
Основные характеристики твердотопливного котла Box 8кВт
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
3,0-8,0
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
70
|
|
Диаметр дымохода, мм
|
120
|
|
Объем теплоносителя в аппарате не менее, л
|
18
|
|
Объем загрузочной камеры, л
|
26
|
|
Максимальная длина полена, мм
|
400
|
|
Объём зольного ящика, л
|
5
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углём бурым не более, час
|
4/10
|
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час
|
6/14
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
640х380х660
|
|
Габариты загрузочной дверцы, мм
|
250х333
|
|
Диаметр конфорки, мм
|
Ф 180
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
76
|
Схема устройства и установки

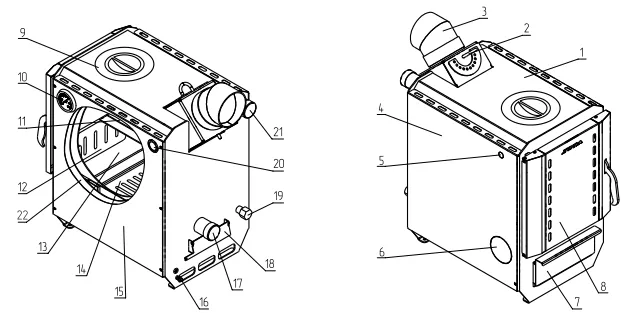

Рисунок 1. Устройство

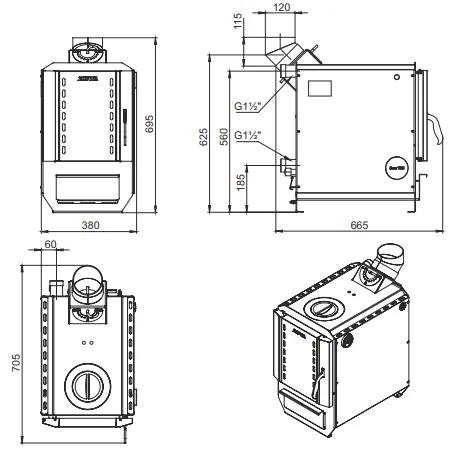

Рисунок 2. Габаритные размеры

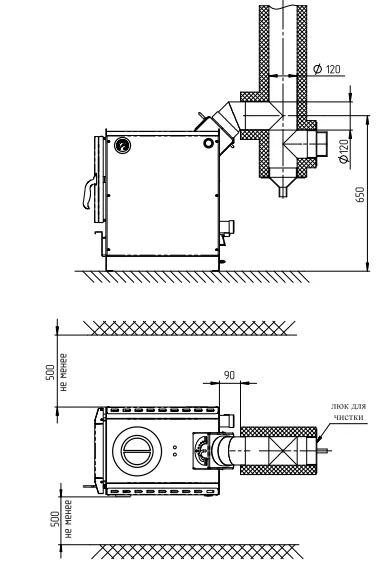

Рисунок 3. Схема установки
Рисунок 4. Варианты установки дымовой трубы
Рисунок 5. Схема закрытой системы отопления
Рисунок 6. Схема открытой системы отопления
Рисунок 7. Схема загрузки аппарат Box
Комплект поставки:
|
Аппарат в сборе
|
1 шт
|
|
Колосниковая решетка 200х300 мм
|
1 шт
|
|
Конфорка
|
2 шт
|
|
Зольный ящик
|
1 шт
|
|
Кочерга L=533 мм
|
1 шт
|
|
Совок L=505 мм
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Термометр
|
1 шт
|
|
Патрубок дымохода
|
1 шт
|
|
Тягорегулятор FR 124-3/4 А
|
1 шт*
|
|
Блок ТЭН, кВт не более 6 кВт
|
1 шт*
|
|
Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
Кабель соединительный медный (4мм2, длина 2м)
|
1 шт*
|
