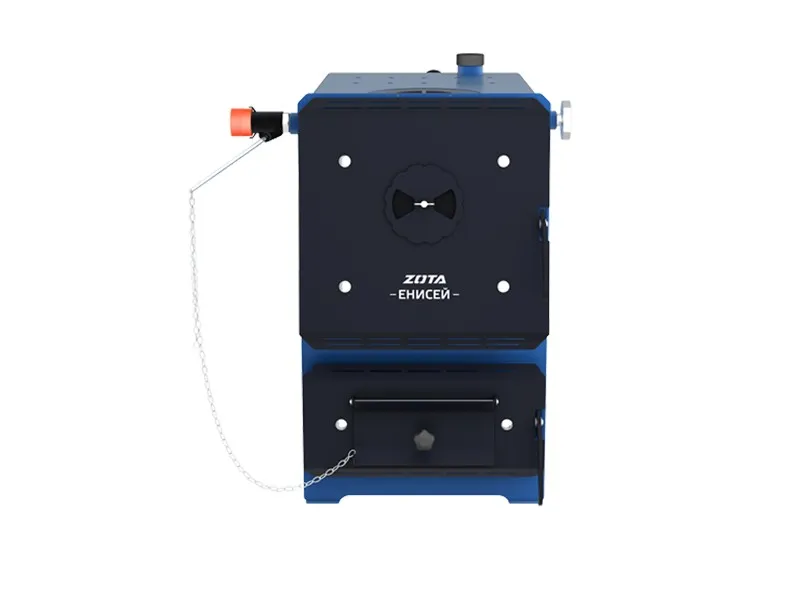

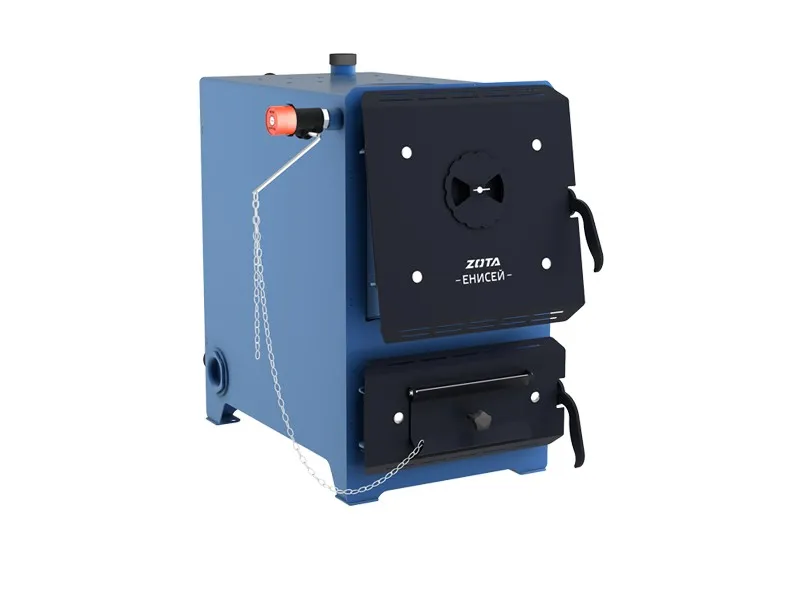

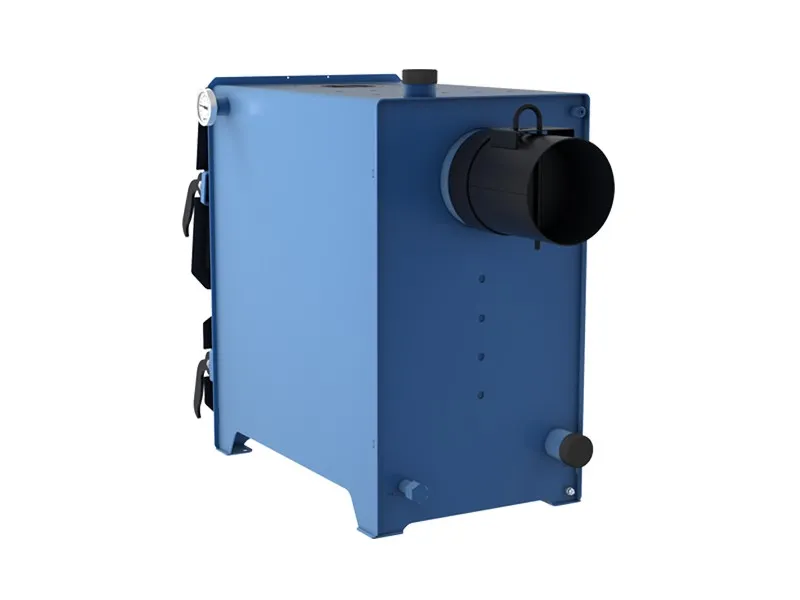

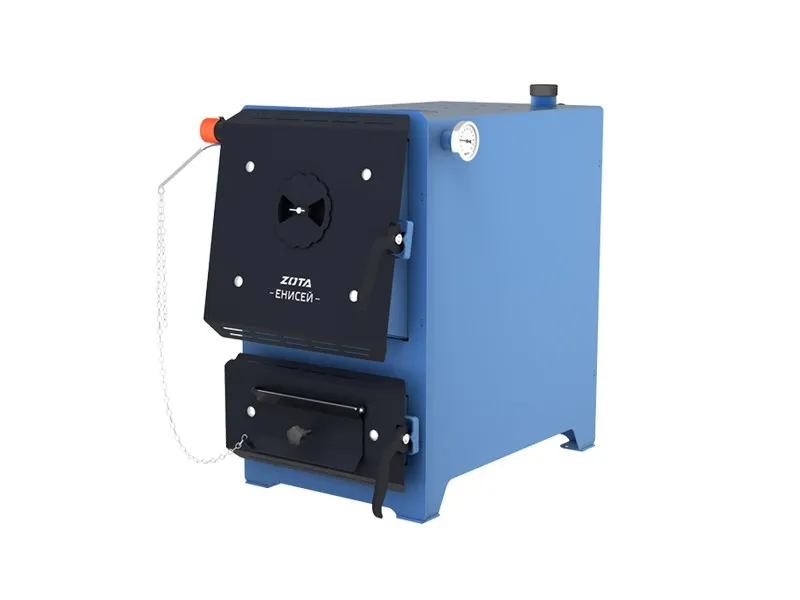

Твердотопливный котел ZOTA Енисей 20 кВт
Твердотопливный котел ZOTA Енисей-20 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально – бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, горячего водоснабжения с помощью бака косвенного нагрева, в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 0,3 МПа.
В аппарате предусмотрена возможность установки нагревательного элемента (блока ТЭН). Аппарат должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу аппарата. Рассчитан на отопление небольших помещений.
Основные преимущества твердотопливного котла Енисей 20 кВт
- 01 наглядность
На боковой стенке установлен термометр, показывающий температуру подачи воды
- 02 технологичность
В качестве вспомогательного источника тепла можно использовать электричество. Для этого в котел устанавливается нагреватели из нержавеющей стали (ТЭН)
- 03эффективность
Водяная рубашка располагается по всему контуру котла, в том числе и под зольником. Благодаря этой конструктивной особенности, улучшается циркуляция теплоносителя, повышается теплосъем и исключается деформация зольного ящика
- 04 удобство
Глубокая топка позволяет загружать дрова длинной 440-600 м. Топочная дверца котла выполнена под углом, что делает загрузку углем намного удобнее;
- 05Практичность
Газоплотные загрузочная и зольная дверцы исключают возможность проникновения воздуха через щели. Таким образом топливо горит дольше, а контролировать процесс горения заслонкой подачи воздуха становиться проще
- 06 продуманность
Предусмотрена возможность установки механического регулятора тяги
-
Основные характеристики твердотопливного котла Енисей 20 кВт
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
6-20
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
72
|
|
Диаметр дымохода, мм
|
150
|
|
Объем теплоносителя в аппарате не менее, л
|
38
|
|
Объем топочного пространства, л
|
42
|
|
Максимальная длина полена, мм
|
550
|
|
Объём зольного ящика, л
|
8,5
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углём бурым не более, час
|
4/11
|
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час
|
6/14
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
800х450х715
|
|
Габариты загрузочной дверцы, мм
|
310х295
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
89
|
Схема устройства и установки
Рисунок 1. Устройство
Рисунок 2. Габаритные размеры
Рисунок 3. Схема установки
Рисунок 4. Варианты установки дымовой трубы
Рисунок 5. Схема закрытой системы отопления
Рисунок 6. Схема открытой системы отопления
Рисунок 7. Схема загрузки аппарат
Комплект поставки:
|
Аппарат в сборе
|
1 шт
|
|
Колосниковая решетка 200х300 мм
|
2 шт
|
|
Термометр
|
1 шт
|
|
Зольный ящик
|
1 шт
|
|
Кочерга L=533 мм
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Упаковка
|
1 шт
|
*Патрубок дымохода
|
1 шт*
|
*Совок L=505
|
1 шт*
|
|
*Тягорегулятор FR 124-3/4 А
|
1 шт*
|
|
*Блок ТЭН, кВт не более 9 кВт
|
1 шт*
|
|
*Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт*
|
* поставляется по отдельному заказу
Видеообзор
