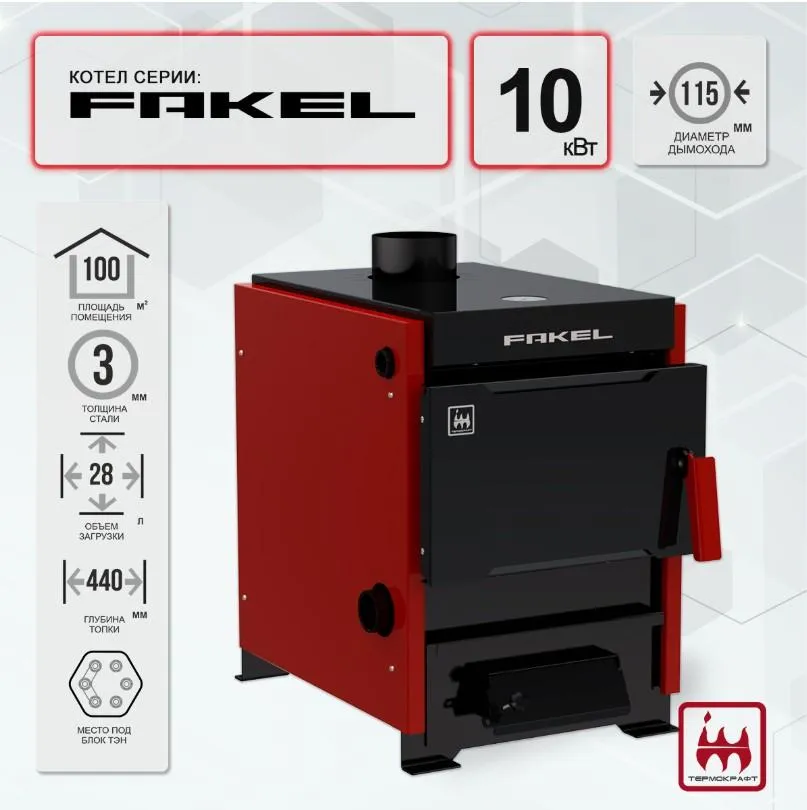

Котел отопительный Fakel (Факел) 10 кВт
Стальной комбинированный котел «FAKEL» предназначен для отопления жилых домов от 50 до 210 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Относится к разряду бюджетных котлов, который способен справиться с отоплением малых площадей.
Наружные поверхности котла облицованы теплоизолирующим материалом, на основе базальтового волокна и защитно-декоративными панелями, которые снижают потерю тепла теплоносителя, уменьшают инфракрасное излучение и предохраняют владельца от контакта с горячими поверхностями корпуса.
Основные преимущества отопительного котла Fakel (Факел) 10 кВт
- 01 Схема совмещения
Применяемая в конструкции котла уникальная схема совмещения охлаждаемого козырька, создающего оборот топочных газов и встроенного экономайзера позволяет максимально использовать тепловую энергию при сгорании топлива.
- 02 Подключение к системе
Стандартные патрубки G2’’вынесены на заднюю стенку и позволяют делать универсальное подключение к системе.
- 03 универсальность
Компактные размеры, экономичность, простота обслуживания и эксплуатации, универсальность по видам топлива.
- 04 круглое сечение дымохода
Круглое сечение дымохода на верхней части котла удобно при монтаже круглой трубу типа сэндвич.
- 05 дверца заслонки
Дверца заслонки на задней стенке котла позволяет точно регулировать подачу воздуха в зону горения.
- 06 Большая топочная дверца
Большие размеры топочной дверцы удобны при загрузке топлива. Дверца зольника с термостойким уплотнителем позволяет точно регулировать подачу воздуха в зону горения.
- 07 Зольная камера
Зольная камера с вместительным зольным ящиком позволяет комфортно и удобно производить чистку котла

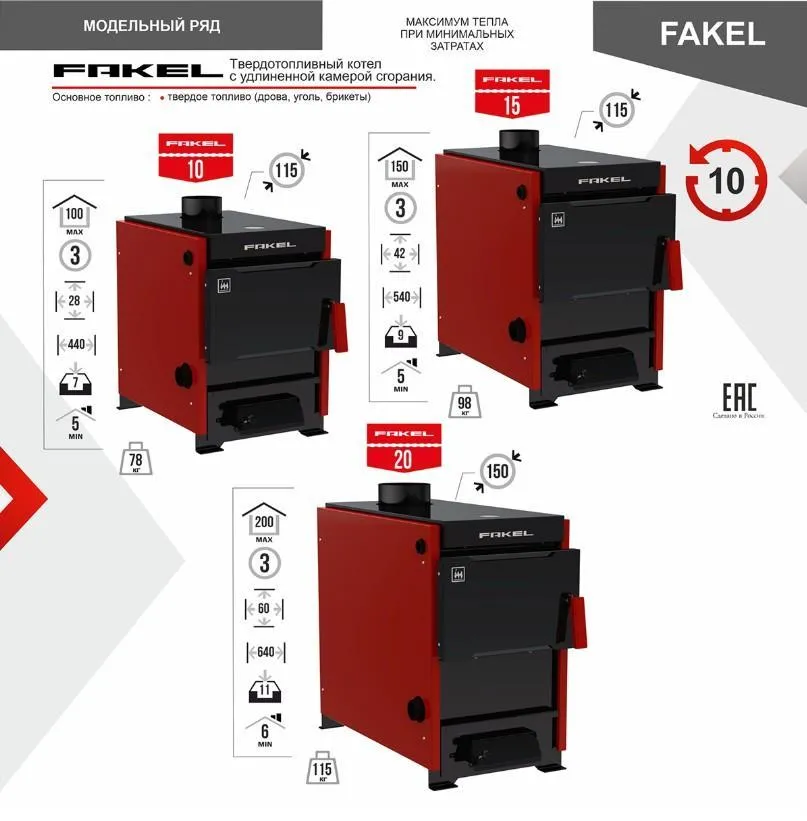

Характеристики комбинированного котла Fakel (Факел) 10 кВт
|
Номинальная мощность, кВт
|
10
|
|
Площадь отапливаемых помещений, м2
|
50-100
|
|
КПД, %
|
76
|
|
Глубина топки, мм
|
410
|
|
Объем загрузки, л
|
23
|
|
Сечение дверцы топки, мм
|
286*222
|
|
Объем водяной рубашки, л
|
24
|
|
Масса котла Нетто, кг
|
85
|
|
Диаметр дымохода, мм
|
115
|
|
Подключение отопительного контура
|
G 2''
|
|
Длительность горения
|
10
|
|
Топливо
|
Уголь, дрова, брикеты
|
Устройство котла для отопления Fakel (Факел) 10 кВт

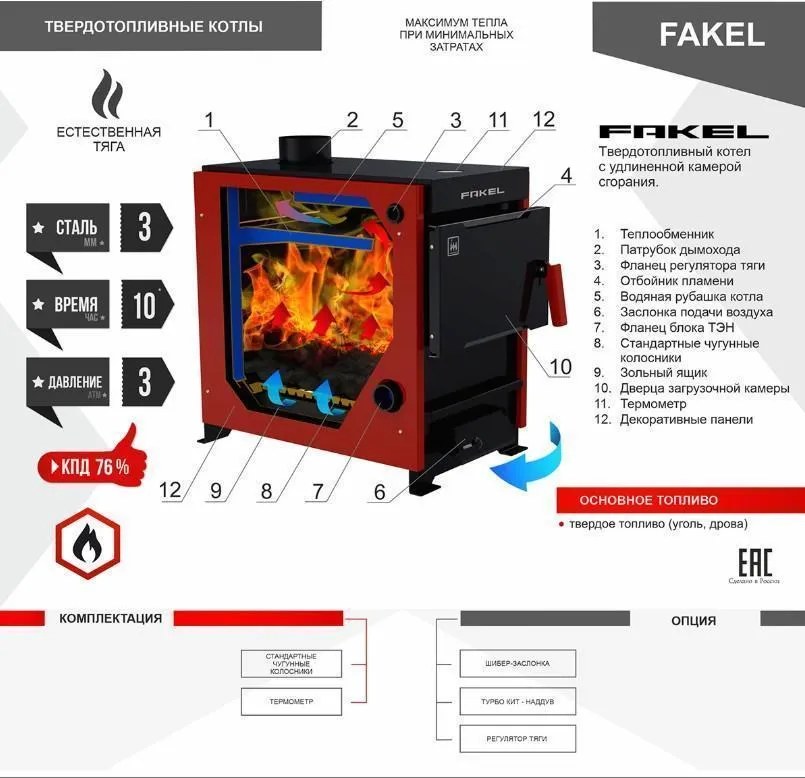

Рисунок 1. Устройство котла Fakel.
1 – корпус котла, 2 – дверца загрузки топлива, 3 – заслонка подачи первичного воздуха, 4 –водотрубный теплообменник котла, 5 – стандартные чугунные колосниковые решетки, 6 – круглый патрубок дымоход, 7 – фланец подачи, 8 – фланец обратки, 9 –регулятор тяги (устанавливается опционально), 10 – сменный отбойник пламени, 11 – канал подачи вторичного воздуха, 12 – термометр, 13 – фиксатор колосников, 14 – защитно-декоративные панели, 15 – фланец установки регулятора тяги, 16 – выдвижной зольный ящик, 17 – ручка регулировки поднятия заслонки.
Рисунок 2. Устройство котла Fakel.
.
Гидравлическая схема подключения
Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.
1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка.
Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

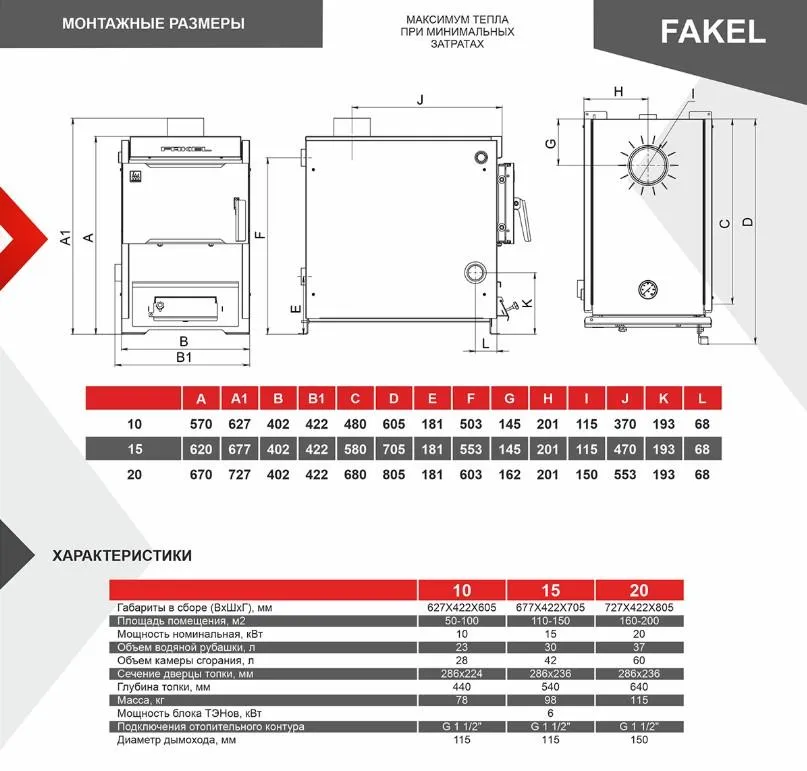

Рисунок 5. Монтажные размеры котлов FAKEL.
Комплект поставки
|
Котел отопительный кВт в сборе
|
1 шт
|
|
Термометр
|
1 шт
|
|
Ящик зольника
|
1 шт
|
|
Комплект чугунных колосников
|
1 компл.
|
|
Фиксатор колосников
|
1 шт
|
|
Отбойник пламени (стальной)
|
1 шт
|
|
Руководство по эксплуатации, шт
|
1 шт
|
