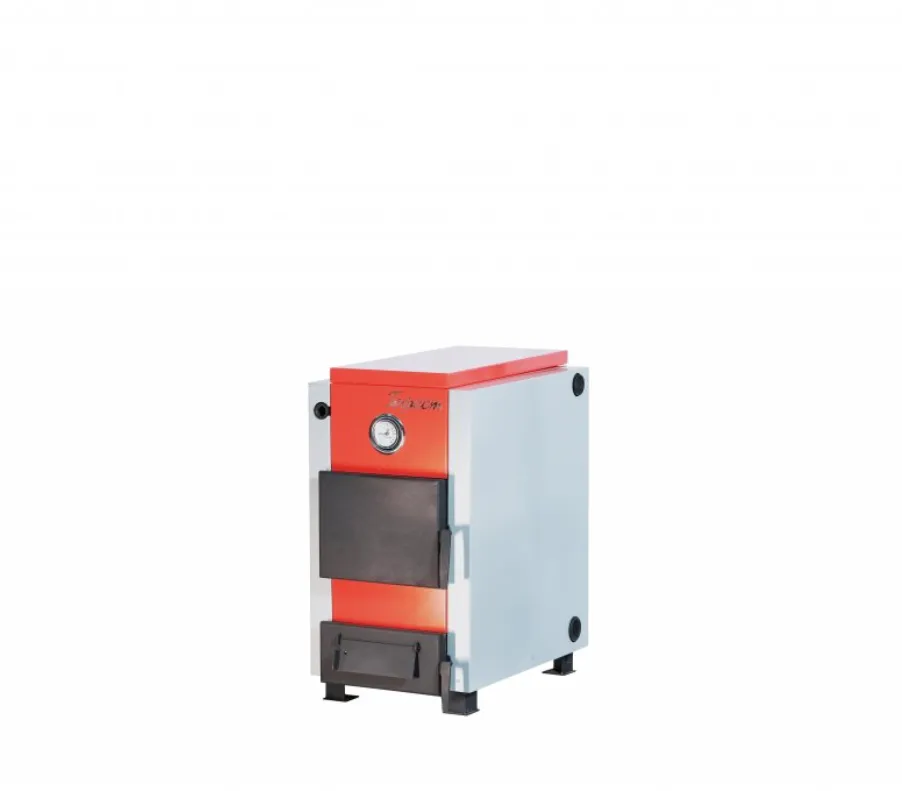

Отопительный котел "Гефест" 15 кВт - это стартовый начальный котел в производственной линейке серии "Гефест". Его мощность обусловлена растущими потребностями покупателей в данном рыночном сегменте.
Котел "Гефест" 15 кВт - это оптимальное решение для отопление загородного дома площадью до 150 м2. Его можно топить дровами, прессованными брикетами или углем.
Котел "Гефест" 15 кВт вобрал в себя все инновации котельного производства, продвинутые технологии отопления и дизайнерский перфекционизм.
Данный котел предназначен для установки в системы водяного отопления с естественной или принудительной циркуляцией теплоносителя. Рабочее давление, необходимое для правильной работы котла в системе отопления составляет не более 2 Бар.
На котел "Гефест" 15 предусмотрена возможность установки автоматического регулятора тяги подачи воздуха и блока ТЭН.
Загрузочный герметичный люк, расположенный сверху делает удобным процесс закладки угля в топочную камеру, а специально разработанный конус, предусмотренный в базовой комплектации котла "Гефест" 15 кВт позволяет не просыпать уголь в процессе его засыпки в топочную камеру.
Габариты котла позволяют установить его в практически любые помещения
специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива.
для повышения удобства монтажа котла и подключения его к системе отопления, котел оборудован двухсторонними выходами патрубков «подачи» и «обратки»
температуру воды в котле показывает биметаллический термометр, встроенный в корпус
за счет внедрения водонаполненного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему
предусмотрена возможность установки регулятора тяги, как дополнительная опция
корпус котла покрыт надежной термостойкой краской, выдерживающей температуру до 800 °С
|
Номинальная мощность, кВт |
15 |
|
Отапливаемая площадь при высоте потолка до 2,7 м |
60-150 |
|
КПД, % |
80 |
|
Рабочее давление в котле, бар |
2 |
|
Максимальная t воды на выходе |
85 |
|
Номинальная t воды на входе в котел* |
60-80 |
|
Объем загрузочной камеры, л |
40 |
|
Объем водяного контура котла, л |
46 |
|
Высота котла, мм |
740 |
|
Ширина котла, мм |
422 |
|
Глубина котла, мм |
708 |
|
Глубина топочной камеры, мм |
500 |
|
Масса котла Нетто**, кг |
111 |
|
Высота оси фланца подачи, мм |
680 |
|
Высота оси фланца обратки, мм |
110 |
|
Высота подключения дымохода, мм |
550 |
|
Диаметр дымохода |
150 |
|
Рекомендуемая высота дымохода, не менее, м |
5 |
|
Подключения отопительного контура |
ДУ 32 |
|
Основное топливо |
Все виды угля; дрова*** |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
*** Использование дров снижает эффективность работы котла.
Рисунок 1. Устройство котла.
1 – Корпус; 2 – патрубок подачи G 1 1/4’’; 3 – патрубок дымохода; 4 – водяной контур; 5 – водонаполненный треугольный колосник; 6 – патрубок для подключения обратки G 1 1/4’’ или установки блока ТЭНа; 7 – чугунный колосник; 8 – зольный ящик; 9 – заслонка подачи воздуха; 10 – рычаг заслонки для подключения регулятора тяги; 11 – рукоятка для ручной настройки тяги; 12 – дверца зольника; 13 – ручки дверок; 14 – дверца топочная; 15 – патрубок для подключения регулятора тяги к водяному контуру G 3/4'’; 16 – термометр встроенный; 17 – люк для вертикальной загрузки топлива; 18 – водонаполненный теплообменник; 19 – кожух; 20 – крышка; 21 – топочная камера; 22 – отбойник.

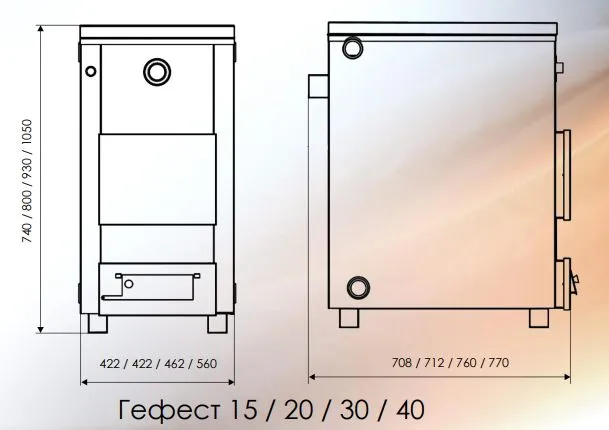

Рисунок 2. Габаритные размеры котла.
Рисунок 3. Монтаж котла.
.png)

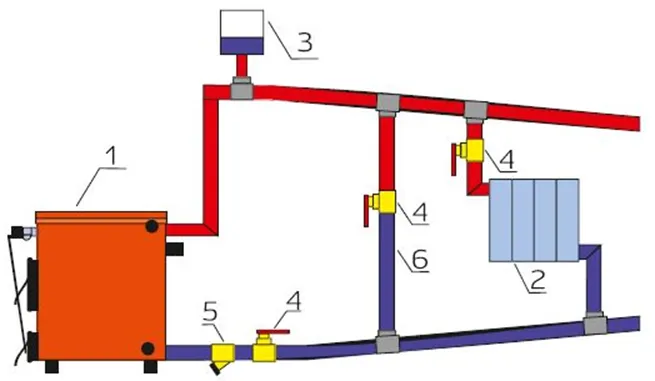

Рисунок 4. Подключение котла в открытой системе с естественной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – обводной мостик (байпас).
.png)

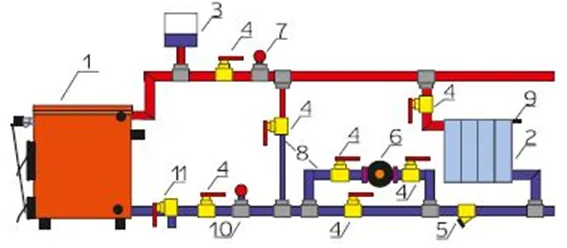

Рисунок 5. Подключение котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр на подаче; 8 – обводной мостик (байпас); 9 – кран для спуска воды; 10 – термоманометр обратки 11 – кран дренажа (слива).
.png)

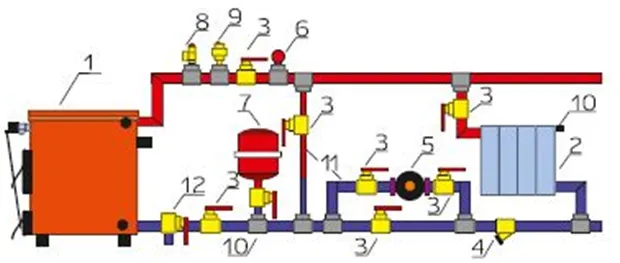

Рисунок 6. Подключение котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – кран шаровый; 4 – сетчатый фильтр; 5 – циркуляционный насос; 6 – термоманометр; 7 – мембранный расширительный бак закрытого типа; 8 – предохранительный клапан; 9 – автоматический воздушный клапан; 10 – кран для спуска воздуха; 11 – обводной мостик (байпас); 12 – кран дренажа (слива).
.png)

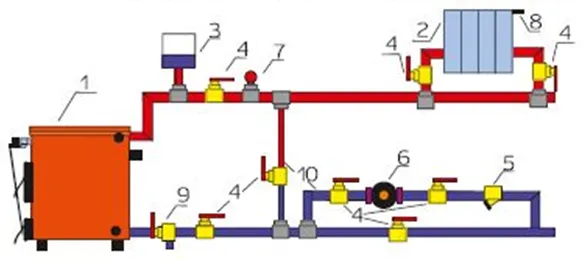

Рисунок 7. Подключение котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр; 8 – кран для спуска воздуха; 9 – кран дренажа (слива); 10 – обводной мостик (байпас).
Котел «Гефест» в сборе
1 шт
Кочерга
1 шт
Шуровка
1 шт
Заглушка G 3/4'’
1 шт
Заглушка G 1 3/4'’
2 шт
Зольник
1 шт
Воронка для засыпки топлива
1 шт
Руководство по монтажу и эксплуатации
1 шт
Термометр (встроен в корпус котла)
1 шт
Отбойник
1 шт
Рукоятка звездообразная (ручной регулятор тяги
1 шт
Видеообзор:
