Твердотопливный котёл Гефест 40 кВт
Твердотопливный котёл Гефест 40 кВт

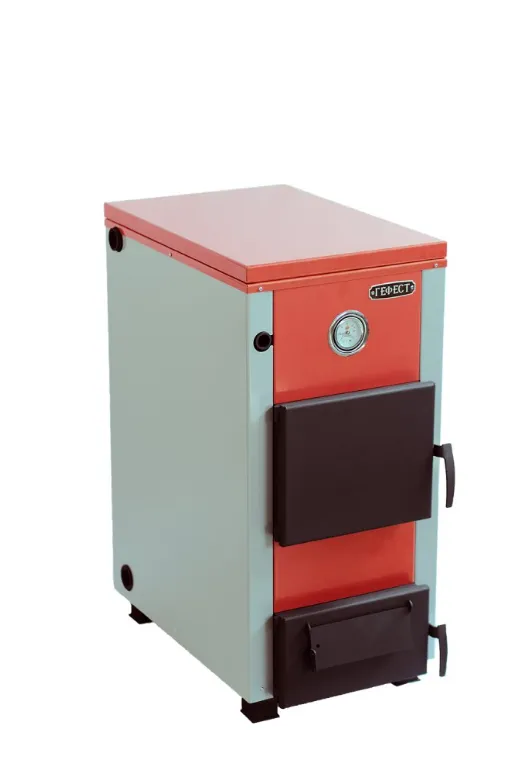

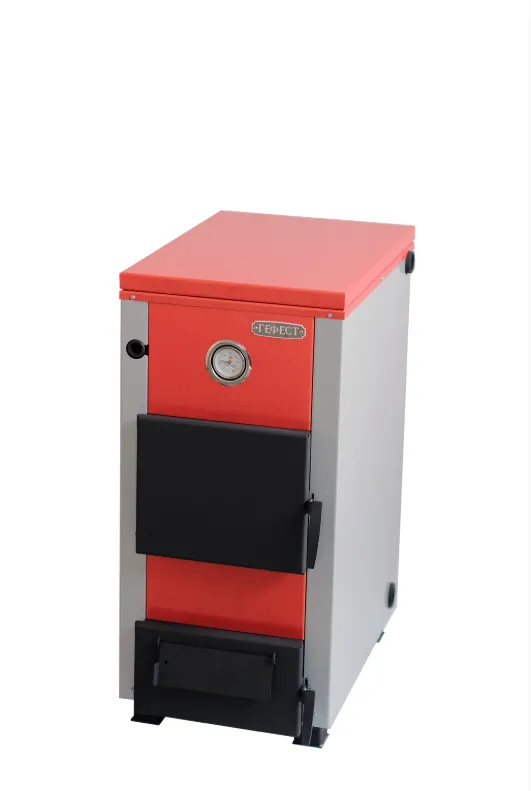

Гефест 40 кВт — старшая и наиболее производительная модель в ассортименте серии Гефест, запущенная в серийное производство на предприятии НМК в 2020 году. Котёл разрабатывался с расчётом на бесперебойное отопление больших загородных домов и коттеджей суммарной площадью до 400 м². Несущие элементы, находящиеся в прямом контакте с высокотемпературными зонами, выполнены из листовой котловой стали толщиной 3 мм по нормам ГОСТ 5520-79; внешние плоскости корпуса защищены слоем жаростойкой эмали, не теряющей рабочих свойств при разогреве до 800 °С. Номинальная тепловая мощность агрегата — 40 кВт, предельное рабочее давление в контуре — не более 2 бар. Камера сгорания рассчитана на уголь, колотые дрова и прессованные брикеты. Агрегат подключается к замкнутым системам водяного отопления с любым типом циркуляции теплоносителя — гравитационным или принудительным — без каких-либо изменений в заводской комплектации.
В дверцу зольного ящика интегрирована регулируемая воздушная заслонка, соединённая с автономным механическим термостатом: датчик без участия электросети непрерывно контролирует температуру теплоносителя и самостоятельно меняет площадь проходного отверстия заслонки, поддерживая нужную интенсивность горения без вмешательства хозяина. Люк для подачи топлива вынесен в верхнюю часть корпуса — это позволяет выполнять закладку в полный рост, не создавая излишней нагрузки на спину. Когда осенью или весной достаточно минимального подогрева, агрегат переводится на электрический нагрев за счёт опционального блока ТЭН. Весь комплекс конструктивных и производственных решений, реализованных в данной модели, нацелен на сохранение высокой надёжности и стабильной теплоотдачи в режиме длительной форсированной работы.
Ключевые достоинства модели Гефест 40 кВт
- 01 Максимальная мощность 40 кВт
Тепловая производительность 40 кВт гарантирует ровный и стабильный обогрев жилого дома площадью до 400 м² в самые суровые и затяжные морозы. Внушительный запас мощности позволяет котлу без напряжения компенсировать максимальные разовые теплопотери здания — именно на такой уровень производительности рассчитывают владельцы крупных загородных объектов при выборе отопительного оборудования.
- 02 Котловая сталь 3 мм по ГОСТ 5520-79
Детали корпуса, работающие в зоне высоких температур, изготовлены из прошедшего аттестацию листового проката котловой стали толщиной 3 мм в соответствии с ГОСТ 5520-79. Выбор сертифицированного марочного металла закладывает необходимый запас механической прочности и обеспечивает размерную стабильность конструкции в условиях многолетних знакопеременных тепловых циклов — особенно критичных для мощнейшей модели серии.
- 03 Термостойкая эмаль с рабочей температурой до 800 °С
Все видимые поверхности котла покрыты жаростойкой эмалью, которая при температурах до 800 °С полностью сохраняет адгезию, структурную целостность и антикоррозионный барьер. Покрытие устойчиво к окислению даже в предельных режимах работы агрегата и при этом формирует опрятный внешний вид, не требующий регулярной подкраски или иного дополнительного ухода.
- 04 Автоматический энергонезависимый терморегулятор тяги
Воздушная заслонка зольниковой дверцы соединена цепной тягой с механическим термостатическим регулятором, функционирующим полностью автономно — без питания от электросети. Прибор в режиме реального времени считывает температуру теплоносителя и пропорционально изменяет проходное сечение заслонки, самостоятельно выдерживая интенсивность горения в заданных пределах. Это особенно важно при отоплении объектов с большим тепловым объёмом, где постоянный ручной контроль исключён.
- 05 Универсальность по виду топлива
Форма и объём топочной камеры обеспечивают полноценное сжигание угля, колотых дров и прессованных брикетов без каких-либо переоборудований, предоставляя владельцу неограниченную свободу в выборе энергоносителя с учётом его текущей рыночной стоимости и удобства доставки. Топливная гибкость агрегата становится особенно ценной в тех регионах, где регулярность поставок отдельных видов твёрдого топлива не гарантирована в течение всего сезона.
- 06 Возможность установки блока ТЭН
Компоновка котла включает штатную посадочную зону для монтажа электрического нагревательного блока, дающего возможность переключить систему отопления на тихий и экономичный электроподогрев в переходные сезоны — когда поддерживать тепло в доме можно с минимальными затратами энергии, а разводить огонь и задействовать котёл на полную мощность явно избыточно. Опция ТЭН кардинально расширяет практическую область применения агрегата и обеспечивает комфортный климат в помещениях на протяжении всего календарного года при наименьших эксплуатационных расходах.
Характеристики угольного котла Гефест 40 кВт
|
Номинальная мощность, кВт |
40 |
|
Отапливаемая площадь при высоте потолка до 2,7 м |
250-400 |
|
КПД, % |
80 |
|
Рабочее давление в котле, бар |
2 |
|
Максимальная t воды на выходе |
85 |
|
Номинальная t воды на входе в котел* |
60-80 |
|
Объем загрузочной камеры, л |
80 |
|
Объем водяного контура котла, л |
98 |
|
Высота котла, мм |
1050 |
|
Ширина котла, мм |
560 |
|
Глубина котла, мм |
770 |
|
Глубина топочной камеры, мм |
560 |
|
Масса котла Нетто**, кг |
205 |
|
Высота оси фланца подачи, мм |
985 |
|
Высота оси фланца обратки, мм |
110 |
|
Высота подключения дымохода, мм |
860 |
|
Диаметр дымохода |
150 |
|
Рекомендуемая высота дымохода, не менее, м |
5 |
|
Подключения отопительного контура |
ДУ 32 |
|
Основное топливо |
Все виды угля; дрова*** |
|
Гарантийный срок, мес |
36 |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
*** Использование дров снижает эффективность работы котла.Устройство и размеры котла для отопления Гефест 40 кВт
Рисунок 1. Устройство котла.
1 – Корпус; 2 – патрубок подачи G 1 1/4’’; 3 – патрубок дымохода; 4 – водяной контур; 5 – водонаполненный треугольный колосник; 6 – патрубок для подключения обратки G 1 1/4’’ или установки блока ТЭНа; 7 – чугунный колосник; 8 – зольный ящик; 9 – заслонка подачи воздуха; 10 – рычаг заслонки для подключения регулятора тяги; 11 – рукоятка для ручной настройки тяги; 12 – дверца зольника; 13 – ручки дверок; 14 – дверца топочная; 15 – патрубок для подключения регулятора тяги к водяному контуру G 3/4'’; 16 – термометр встроенный; 17 – люк для вертикальной загрузки топлива; 18 – водонаполненный теплообменник; 19 – кожух; 20 – крышка; 21 – топочная камера; 22 – отбойник.
Рисунок 2. Габаритные размеры котла.
Рисунок 3. Монтаж котла.
Рекомендуемые гидравлические схемы подключения котла
Не забывайте установить кран слива системы отопления!
Дополнительно устанавливайте на подаче и обратке термоманометры!
Рисунок 4. Подключение котла в открытой системе с естественной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – обводной мостик (байпас).
Рисунок 5. Подключение котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр на подаче; 8 – обводной мостик (байпас); 9 – кран для спуска воды; 10 – термоманометр обратки 11 – кран дренажа (слива).
Рисунок 6. Подключение котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – кран шаровый; 4 – сетчатый фильтр; 5 – циркуляционный насос; 6 – термоманометр; 7 – мембранный расширительный бак закрытого типа; 8 – предохранительный клапан; 9 – автоматический воздушный клапан; 10 – кран для спуска воздуха; 11 – обводной мостик (байпас); 12 – кран дренажа (слива).
Рисунок 7. Подключение котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр; 8 – кран для спуска воздуха; 9 – кран дренажа (слива); 10 – обводной мостик (байпас).
Комплект поставки
|
Котел «Гефест» в сборе |
1 шт |
|
Кочерга |
1 шт |
|
Шуровка |
1 шт |
|
Заглушка G 3/4'’ |
1 шт |
|
Заглушка G 1 3/4'’ |
2 шт |
|
Зольник |
1 шт |
|
Воронка для засыпки топлива |
1 шт |
|
Руководство по монтажу и эксплуатации |
1 шт |
|
Термометр (встроен в корпус котла) |
1 шт |
|
Отбойник |
1 шт |
|
Рукоятка звездообразная (ручной регулятор тяги |
1 шт |
